带光学瞄准镜的PCP气步枪结构设计

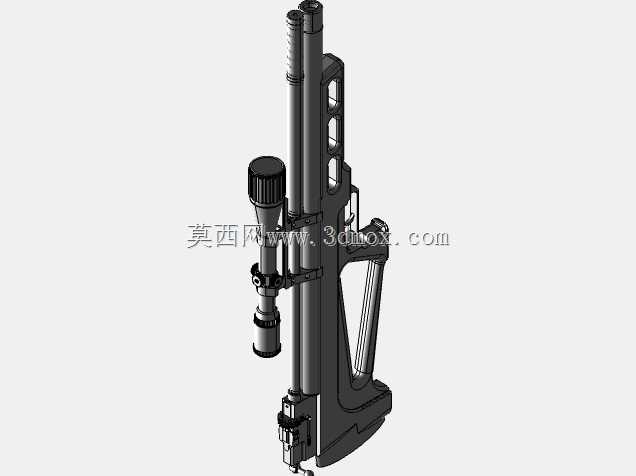

　　本次呈现的PCP气步枪三维结构，核心围绕预充气式气动发射的工作逻辑搭建，整体采用无托式骨架化布局，将储气瓶、阀组、击发机构沿枪管轴线方向紧凑排布，在保证枪管有效长度的前提下压缩整体纵向尺寸，适配狭小空间内的持握与操作需求。从结构功能分区来看，顶部平行于枪管布置的圆柱形构件为高压储气道，与下方主枪管通过固定抱箍刚性连接，既保证储压单元与发射管的同轴度，也避免反复充放气过程中连接部位出现应力疲劳。侧置的光学瞄准镜通过快装皮卡汀尼导轨固定在枪身侧方，镜身调节旋钮预留了足够的操作空间，装拆时不会与储气瓶、枪身骨架产生运动干涉，瞄准镜的出瞳距离经过适配调整，贴合无托结构抵肩时的人眼位置，无需额外加装增高垫即可完成快速瞄准。

　　枪身主体采用镂空式一体化骨架设计，握把区域做了贴合手型的弧度过渡，扳机护圈与枪身骨架一体成型，减少了额外连接件带来的装配误差，尾部的抵肩结构直接与骨架末端相连，击发时的后坐力可通过骨架直接传递到肩部，避免多余结构振动影响射击精度。击发阀组布置在枪身中下部，与储气道通过密封气道连通，扳机组件采用杠杆式传动结构，扣动扳机时通过两级杠杆传递力到阀组顶杆，控制高压气体的瞬时释放，整个传动路径的转动副都预留了0.02mm的装配间隙，保证扳机扣动过程顺滑无卡滞，同时避免间隙过大导致的扳机行程虚位。设计过程中对各部件的安装边界做了严格校核：储气瓶外径与瞄准镜镜身的最小间隙控制在8mm以上，拆装瞄准镜时不会磕碰瓶体；

　　扳机的活动行程范围内无其他结构遮挡，扣动到最大行程时仍有1.5mm的安全余量；枪身骨架的镂空区域在保证减重效果的同时，通过有限元分析校核了抵肩、击发时的结构强度，最大应力集中部位的安全系数达到2.7以上，满足反复充压击发的强度要求。这类结构的PCP气步枪多用于民用休闲射击、小型靶场训练场景，相比传统弹簧式气枪，预充气结构的击发振动更小，射击精度更高，每次充压后可完成多次连续击发，操作便捷性更强。在结构建模过程中，所有密封配合面都按照气动密封的公差要求设计，储气道与阀组的配合面采用H7/g6的间隙配合，加装O型密封圈保证高压下的气密性，枪管与固定抱箍的配合采用过盈配合加销钉固定，避免射击过程中枪管出现移位导致弹道偏移。

　　枪身表面的棱角位置都做了R1-R2的圆角过渡，既避免加工过程中出现应力集中，也提升持握时的舒适度，不会出现棱角硌手的问题。整个模型的各部件都做了可装配性验证，所有连接部位的紧固件都预留了扳手操作空间，组装时无需特殊工装即可完成全枪装配，后期维护时可快速拆解阀组、扳机组件进行密封件更换和保养，无需对枪身主体进行破坏性拆解。
