数据中心服务器机房工业走道结构

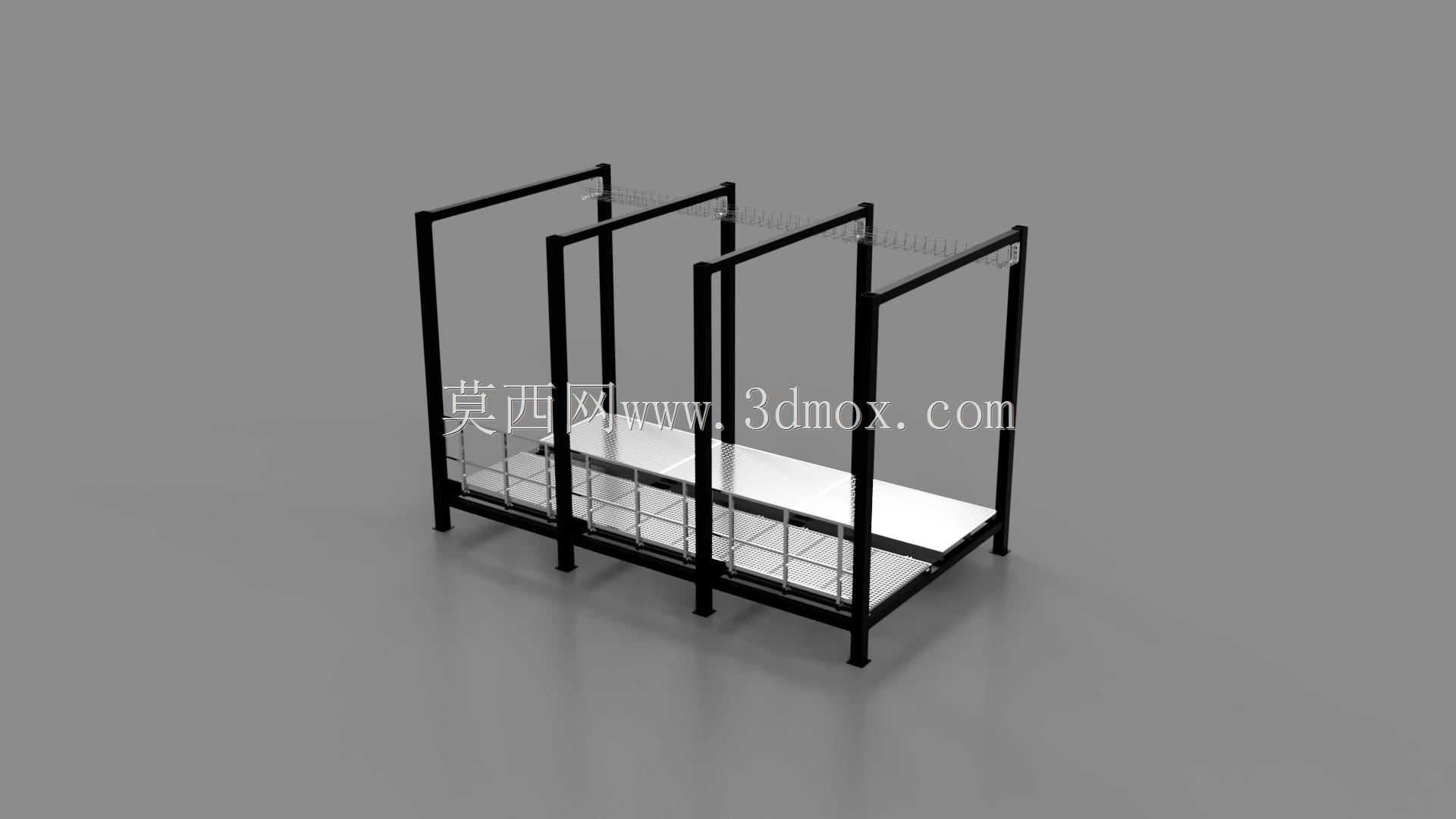

　　在数据中心基础设施搭建环节，机房走道是连接服务器机架集群、承载运维人员巡检作业、配套走线布局的核心配套结构，很多初入行的结构设计者容易忽略这类配套设施的精度设计，往往只关注服务器机架本身，实际投产时才会发现走道的尺寸偏差、结构适配问题会直接影响后期运维效率与设备扩容灵活性。这套走道结构在设计之初，就充分考虑了高密度数据中心的实际运维需求，整体采用模块化框架拼接思路，没有采用一体化焊接的固定结构，所有支撑立柱、横向连接横梁、侧边防护栏、底部踩踏平台都采用可拆分的栓接结构，单段构件的重量控制在单人可搬运的范围内，不需要大型吊装设备就能完成现场组装，对于层高受限、设备进场通道狭窄的老旧机房改造场景，这种模块化设计的适配性优势非常明显。

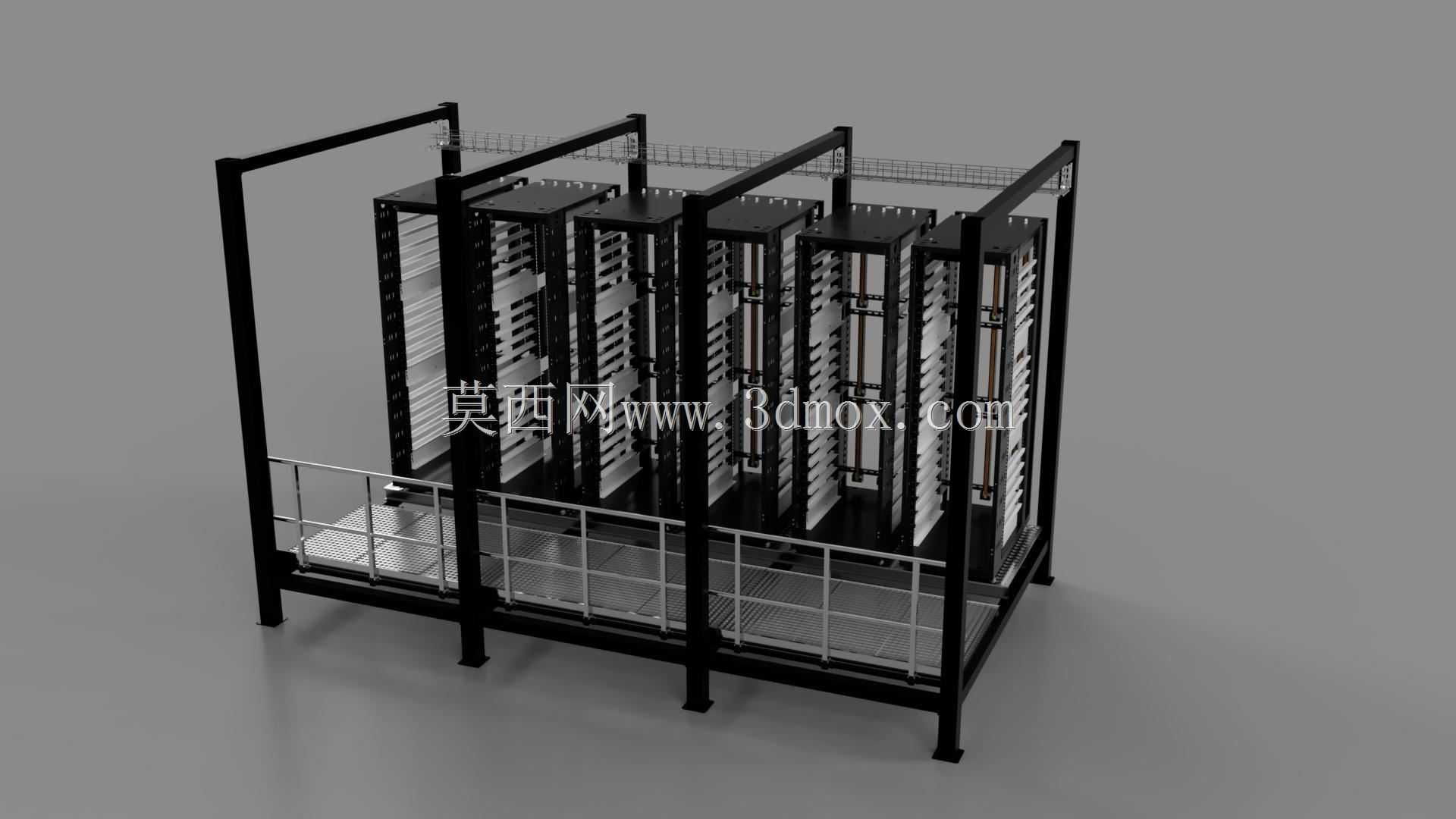

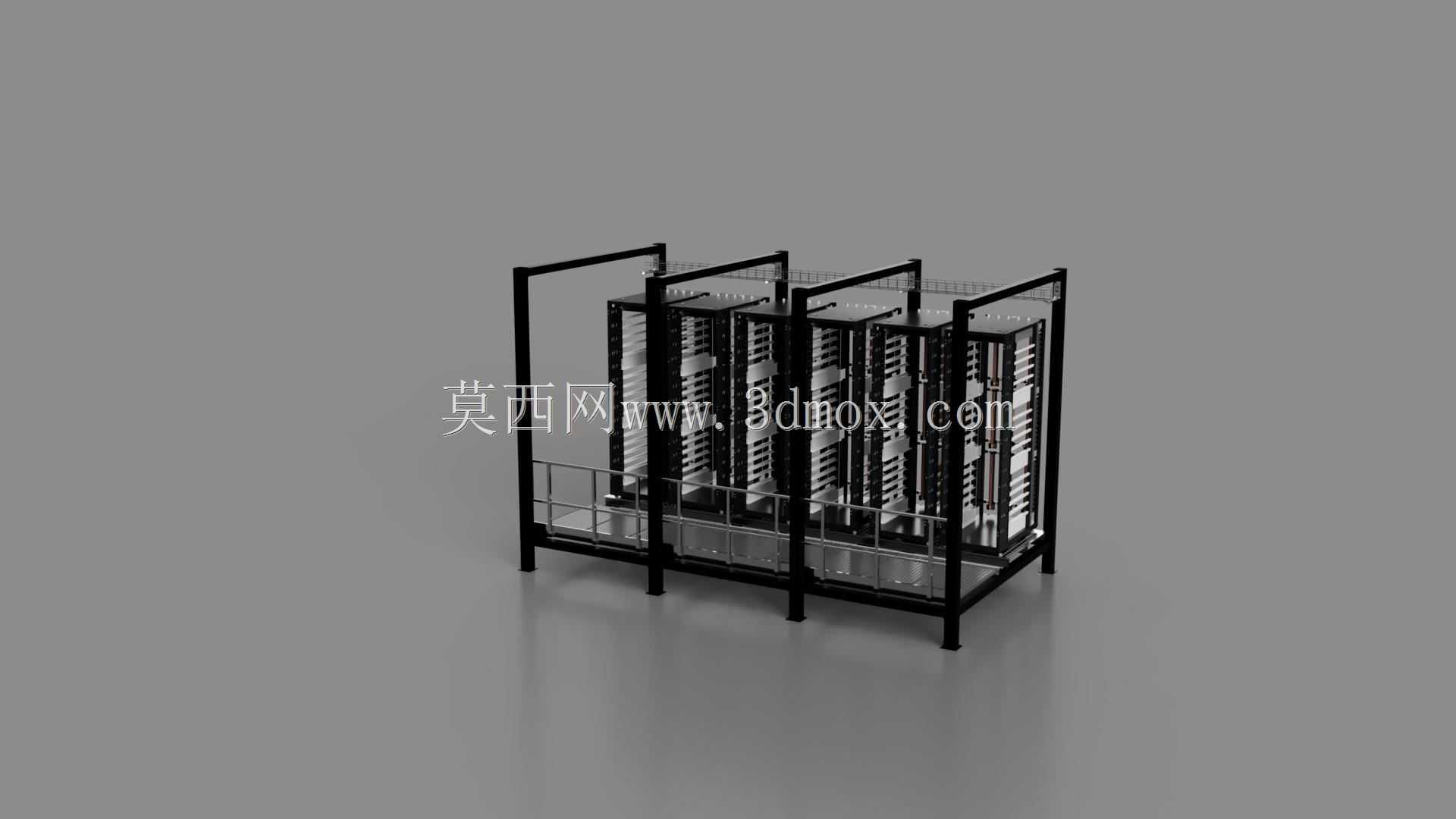

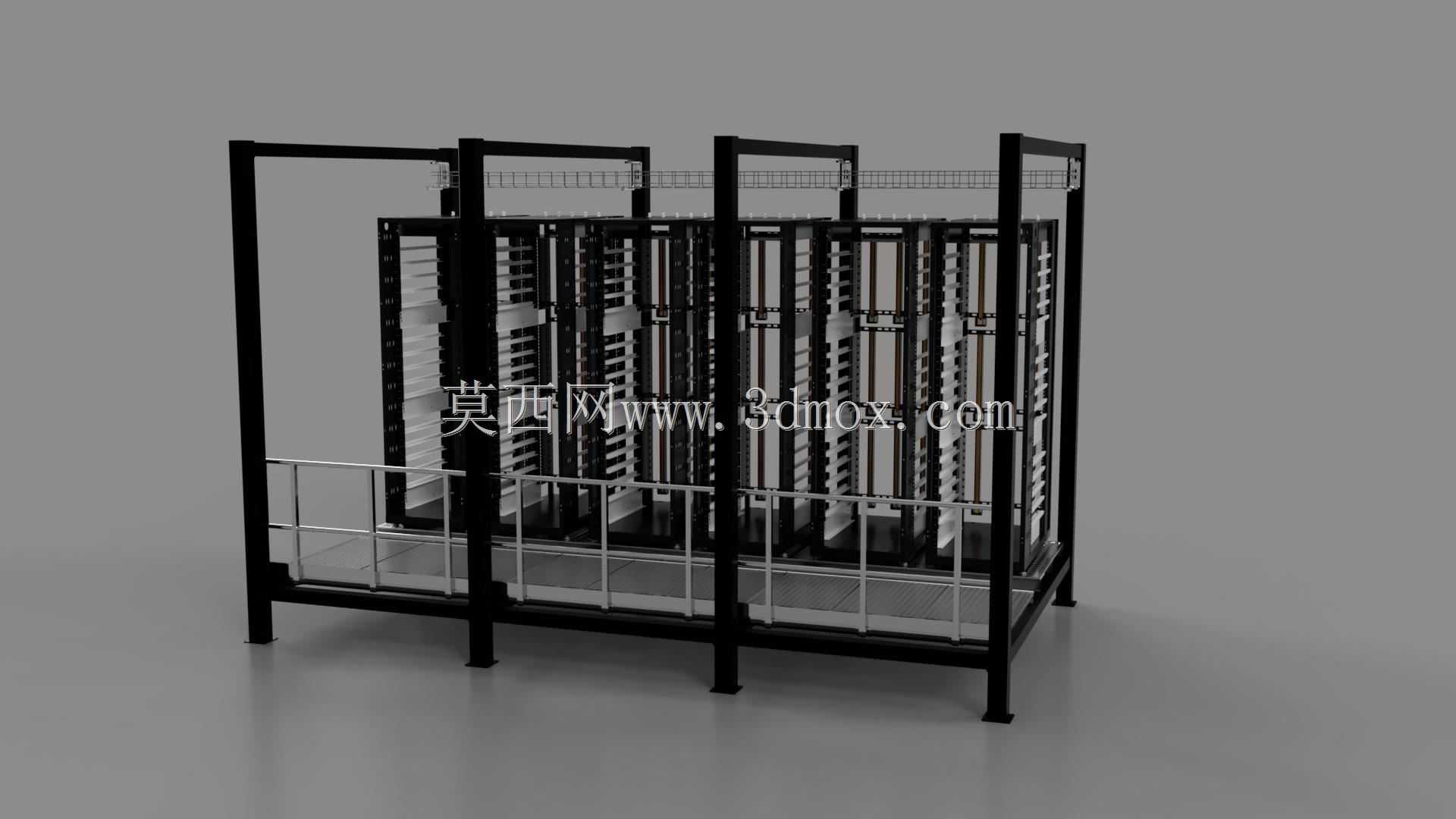

　　从实际应用场景来看，这类走道主要部署在成列排布的服务器机架之间，或是多组机架集群的外围巡检通道位置，一方面给运维人员提供平整、防滑的作业站立面，避免人员直接踩踏机房地面的布线桥架或是通风地板造成损坏，另一方面走道侧边预留的护栏安装位，可以根据现场的机架高度调整防护栏的高度，防止运维人员巡检时意外磕碰机架边角，同时护栏的横向杆件还可以作为临时的线缆梳理支撑，在设备调试阶段临时搭放测试线缆、工具包，不需要额外增设临时置物结构。尺寸设计上，这套走道的整体外轮廓尺寸为长4600mm、宽2600mm、高3000mm，这里的高度尺寸是从机房完成地面到走道顶部框架的垂直距离，设计时特意将尺寸边界限定在常规数据中心的梁下净高范围内，不会出现顶部框架触碰机房消防管线、通风管道的问题；宽度2600mm的设计，是在两侧各预留600mm的机架安装避让空间后，中间保留1400mm的净通行宽度，完全满足两名运维人员侧身错行、以及小型运维工具推车单向通行的需求，不会出现通道过窄导致运维作业受阻的情况；长度4600mm的单段模块，可以适配常规42U标准服务器机架成列排布的列长，多段走道模块可以通过端部的连接法兰进行拼接，延伸到任意需要的通道长度，拼接处的踩踏面采用错缝搭接设计，不会出现拼接位置高低差绊倒人员的问题。设计过程中还充分考虑了安装边界的适配问题，走道的所有支撑立柱底部都设计了可调节的脚杯结构，调节行程达到50mm，可以适配机房地面存在的不平整误差，

　　不需要额外对地面进行找平处理就能将整个走道框架调整到水平状态，避免框架长期处于受力不均的状态产生结构变形；立柱与服务器机架的连接位置，设计了可横向调整的连接挂板，挂板上的长圆孔可以适配不同品牌服务器机架的安装孔位偏差，不需要在现场对机架或是走道构件进行二次钻孔加工，大幅降低现场安装的工作量。从结构受力角度来看，走道的踩踏平台采用格栅式设计，在保证整体承重能力达到每平方米200kg的前提下，尽可能降低自身结构重量，同时格栅的镂空设计不会阻挡机房地板下的冷气流向上输送，不会影响服务器机架的进风散热效率，这一点是很多同类走道设计容易忽略的细节——如果采用实心钢板作为踩踏面，会阻断冷通道的气流路径，导致局部服务器进风温度过高，

　　影响设备运行稳定性。另外，走道顶部的框架结构预留了充足的安装点位，可以根据现场需求加装照明灯具、监控摄像头、走线桥架等附属设施，不需要额外在顶部打膨胀螺栓固定，减少对机房顶部结构的破坏，同时所有的预留点位都做了等电位连接的设计，整个走道框架可以直接接入机房的接地系统，避免静电积累对运维人员或是服务器设备造成损害。很多设计人员在做机房配套结构建模时，往往只关注单个构件的外形，忽略了实际安装时的公差配合、运维场景的使用需求，这套走道结构在建模阶段就将所有的连接孔位、调节余量、避让空间都做了1:1的还原，每一个构件的尺寸都考虑了实际加工的工艺可行性，没有出现无法落地的异形结构，不管是用于机房布局方案的可视化展示，还是直接提取构件尺寸用于生产加工，都能直接使用，不需要再做二次的结构调整。
