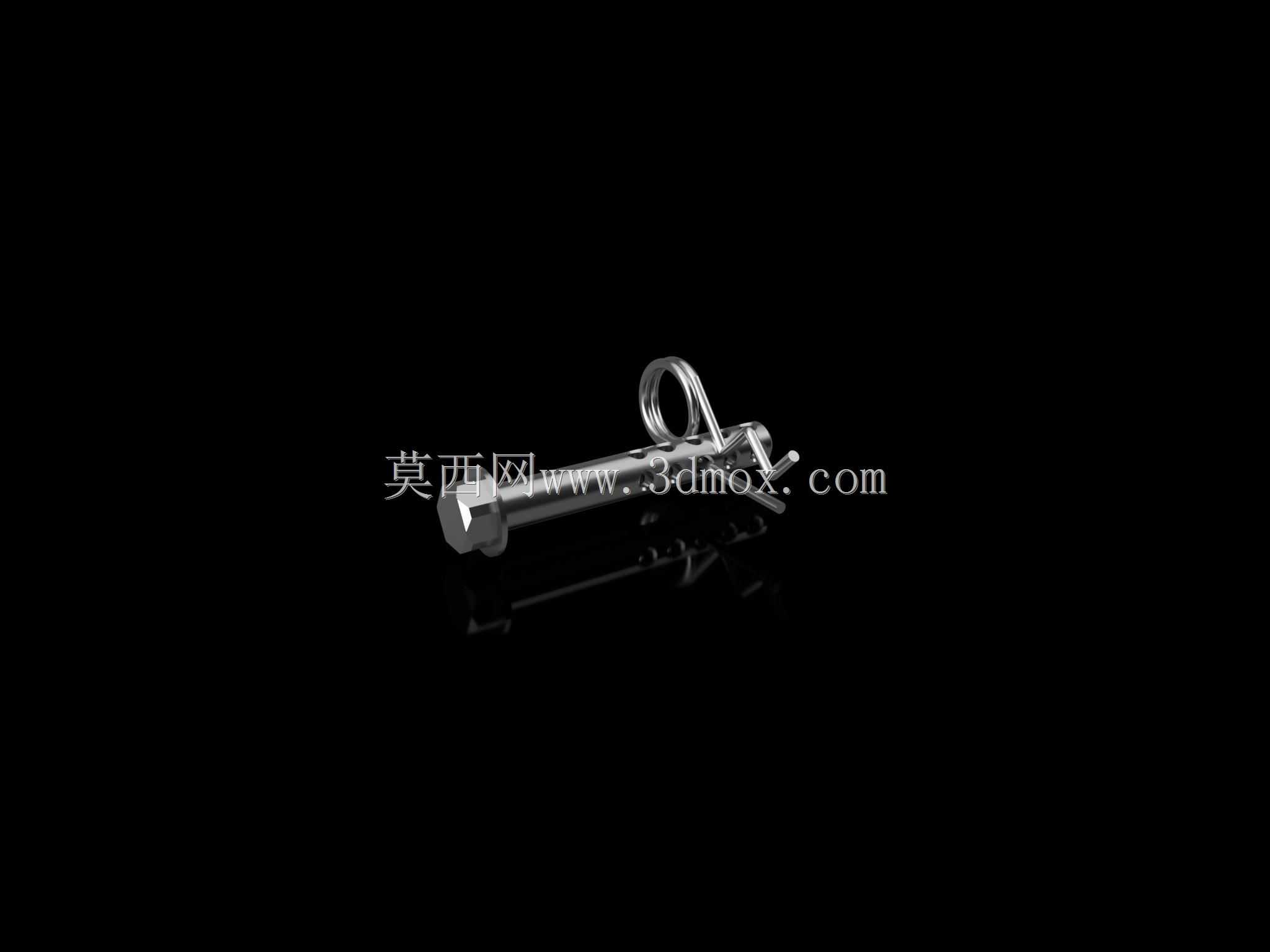

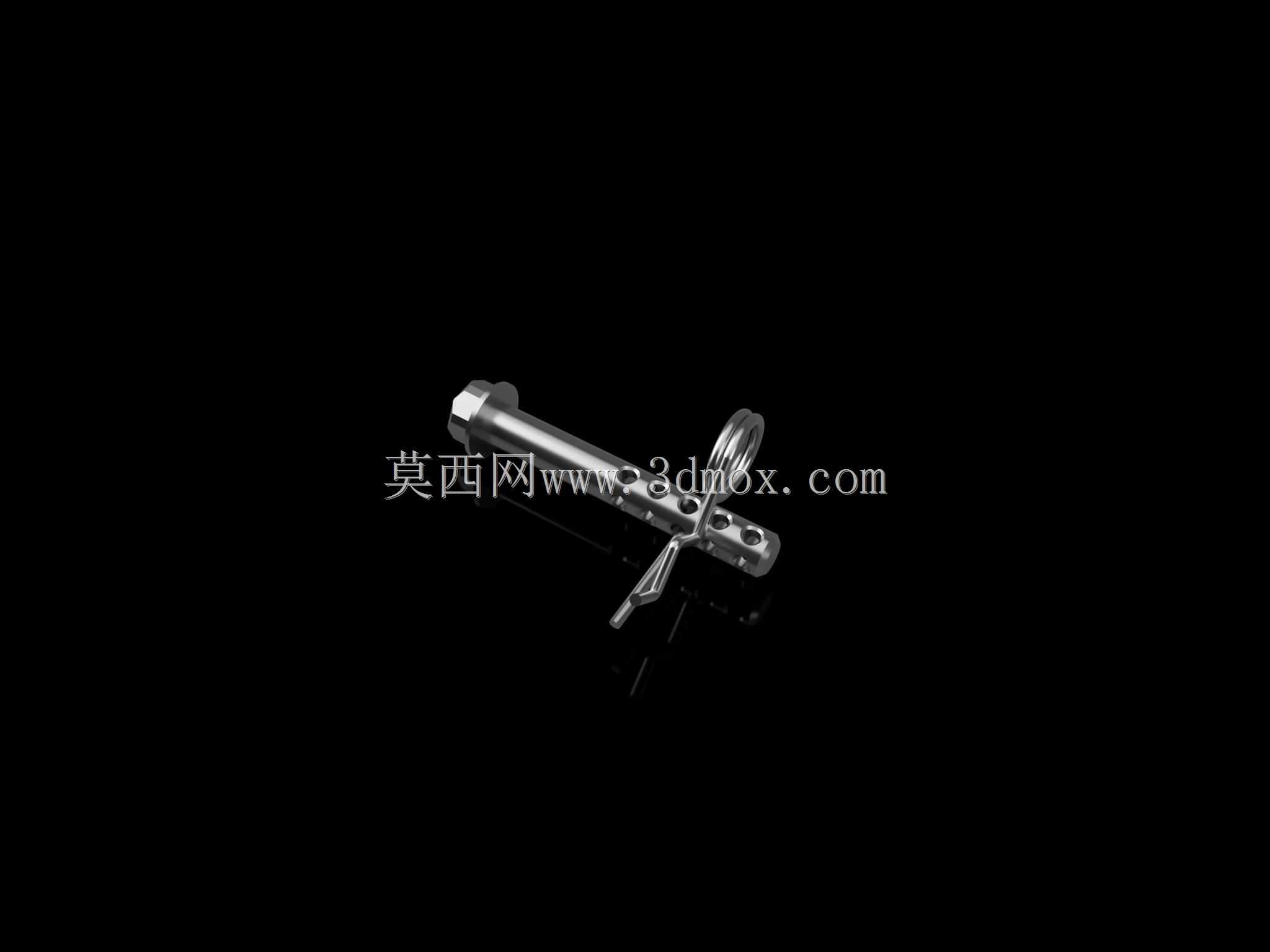

带开口销防松结构的定制锁紧螺栓组件

　　在各类需要频繁拆装、承受交变载荷的机械连接场景中，普通螺纹连接往往会因为振动、冲击载荷出现预紧力衰减、螺纹副松脱的问题，轻则导致设备运行异响、定位精度偏移，重则引发连接件脱落、机构卡滞甚至安全事故，这类带配套防松销的定制锁紧螺栓，正是针对这类工况开发的专用连接组件。这类锁紧螺栓的核心功能，是在完成螺纹拧紧实现轴向压紧的基础上，通过配套的销结构实现机械锁止，完全规避螺纹副回转松脱的风险，和依靠摩擦阻力防松的弹垫、尼龙圈锁紧螺母不同，这种机械锁止结构的防松可靠性不会因为温度交变、预紧力轻微衰减出现明显下降，尤其适合在工程机械作业属具连接、农用设备机架拼接、重型输送线机架固定、户外特种设备检修快拆结构这类工况复杂、维护间隔长的场景使用。从设计逻辑上看，这款螺栓没有采用复杂的异形螺纹或者额外的锁止附件，而是在螺栓杆部靠近末端的位置加工了径向的通孔，当螺栓拧入螺纹孔达到预设的拧紧力矩、被连接件被可靠压紧之后，将配套的开口销穿过杆部的通孔，再把开口销的两个支脚掰开分别贴靠在螺栓端面和被连接件表面，就能完全限制螺栓的回转自由度，哪怕螺纹副因为长期受载出现微小的间隙，螺栓也不会因为振动出现回转松脱。和普通外六角螺栓不同，这款螺栓的头部做了适配大扭矩拧紧的受力结构优化，头部的承压面做了平整化处理，拧紧的时候和被连接件表面的接触压强分布更均匀，不会出现局部应力集中压伤被连接件表面的问题，杆部的光杆段和螺纹段的过渡位置做了圆弧卸荷槽处理，

　　避免螺纹收尾处的应力集中导致螺栓在承受冲击拉载荷的时候出现断裂。尺寸参数上，这款螺栓的销体直径为20mm，整体有效连接长度为140mm，设计的时候需要明确几个安装边界：首先是被连接件的总叠厚不能超过120mm，要给螺栓末端的销孔留出足够的露出长度，保证开口销能顺利穿入；其次是螺栓穿入侧的被连接件表面需要加工平整，不能有明显的焊接飞溅、切割毛刺，避免螺栓头部承压面贴合不实导致预紧力偏差；另外销孔的位置是在螺栓拧紧到位后刚好露出被连接件外侧2-3mm的位置，设计配套的被连接件结构时，要在销孔对应的位置预留不小于15mm的操作空间，方便操作人员用尖嘴钳完成开口销的穿入和掰开操作，避免因为空间不足导致开口销安装不到位，失去锁止作用。

　　实际选型使用的时候，还要注意匹配对应的拧紧力矩，20mm直径的碳钢螺栓按照8.8级强度等级计算，拧紧力矩需要控制在400-450N·m的区间，不能因为有开口销锁止就忽略预紧力的控制，如果预紧力不足，被连接件之间存在间隙，设备运行过程中螺栓会承受额外的冲击剪切载荷，哪怕有开口销锁止不回转，也可能出现杆部剪切断裂的问题。另外配套的开口销需要和螺栓孔做间隙适配，销的直径比杆部通孔小0.2-0.3mm即可，间隙过大会导致锁止旷量，间隙过小则会出现安装困难的问题，开口销安装完成后两个支脚的掰开角度要大于60度，避免设备运行过程中开口销受振动脱落。这种结构的锁紧螺栓相比其他防松连接方案，还有一个明显的优势就是拆装便捷性，需要拆卸维护的时候，

　　只需要把开口销的支脚掰直，拔出开口销就可以正常拧下螺栓，不需要破坏螺纹副或者其他附件，重复安装的时候只需要更换新的开口销即可，维护成本很低，非常适合需要定期拆解维护的快拆结构。建模过程中，这类零件需要重点关注几个结构细节：一是螺栓杆部通孔的位置度，要保证通孔轴线和螺栓轴线垂直相交，偏差不能超过0.1mm，否则安装的时候开口销穿入后会出现别卡的问题；二是螺纹收尾的退刀槽尺寸要和通孔位置保持足够的安全距离，避免退刀槽和通孔位置重叠导致杆部强度被削弱；三是开口销的环形头部和两个支脚的过渡位置要做圆角处理，避免应力集中导致开口销受反复弯折的时候出现断裂。在做装配仿真的时候，需要验证螺栓拧紧到目标力矩后，销孔的位置是否完全露出被连接件外侧，有没有出现被连接件挡住销孔导致开口销无法安装的问题，同时要模拟螺栓受横向振动载荷的时候，开口销的受力状态，确认销的剪切强度足够承受螺栓松脱的回转力矩，不会出现销被剪断的情况。很多设计人员在选用这类防松结构的时候，容易忽略开口销的安装空间问题，把螺栓布置在靠近立板或者其他结构的位置，导致安装的时候尖嘴钳无法伸到销孔位置操作，最后只能现场扩孔或者修改结构，反而影响装配效率，所以在三维布局阶段就要把开口销的安装操作空间纳入干涉检查范围，预留足够的操作余量。
