带光伏顶的模块化公用设施集成舱

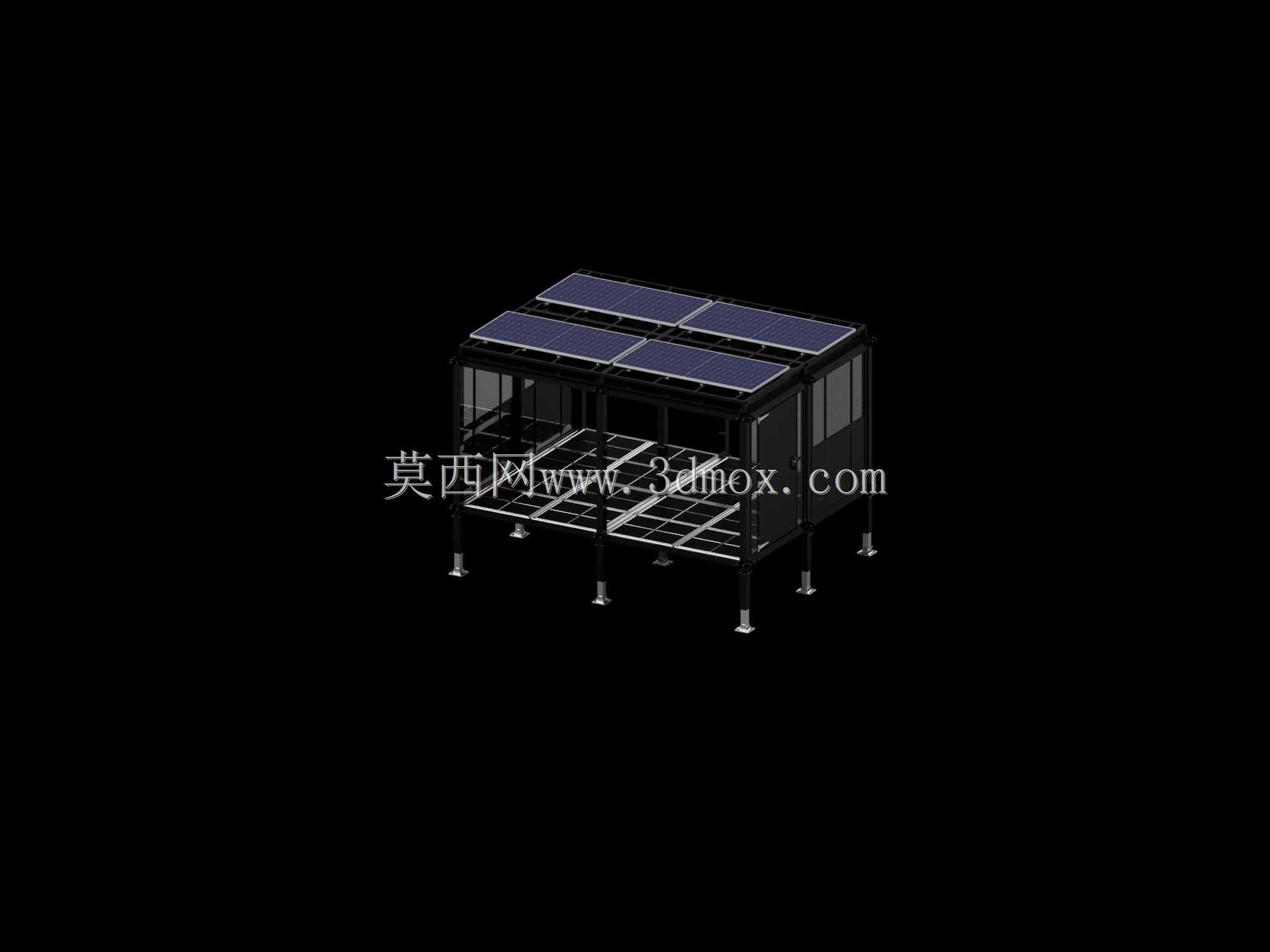

　　这款模块化公用设施建筑的设计，核心瞄准户外零散公用设备的集成部署痛点，在郊野步道、景区配套、临时作业区、离网站点这类场景里，传统公用设备要么直接落地易被积水浸泡、杂物磕碰，要么分散布设走线杂乱、运维难度高，这款集成舱刚好解决这类实际工程问题。整体采用预制模块化框架结构，出厂前可完成内部设备的预装与接线，现场仅需完成基础调平与外部管线对接，相比传统现场砌筑的设备机房，部署周期能压缩七成以上，且后期可根据点位需求整体吊装迁移，不会产生建筑垃圾，适配临时点位、季节性运维站点的灵活使用需求。顶部集成的光伏铺设区域，采用倾角固定的支架结构，匹配大部分中纬度地区的日照角度，可直接配套离网供电系统，为舱内搭载的通讯中继、环境监测、应急供电、

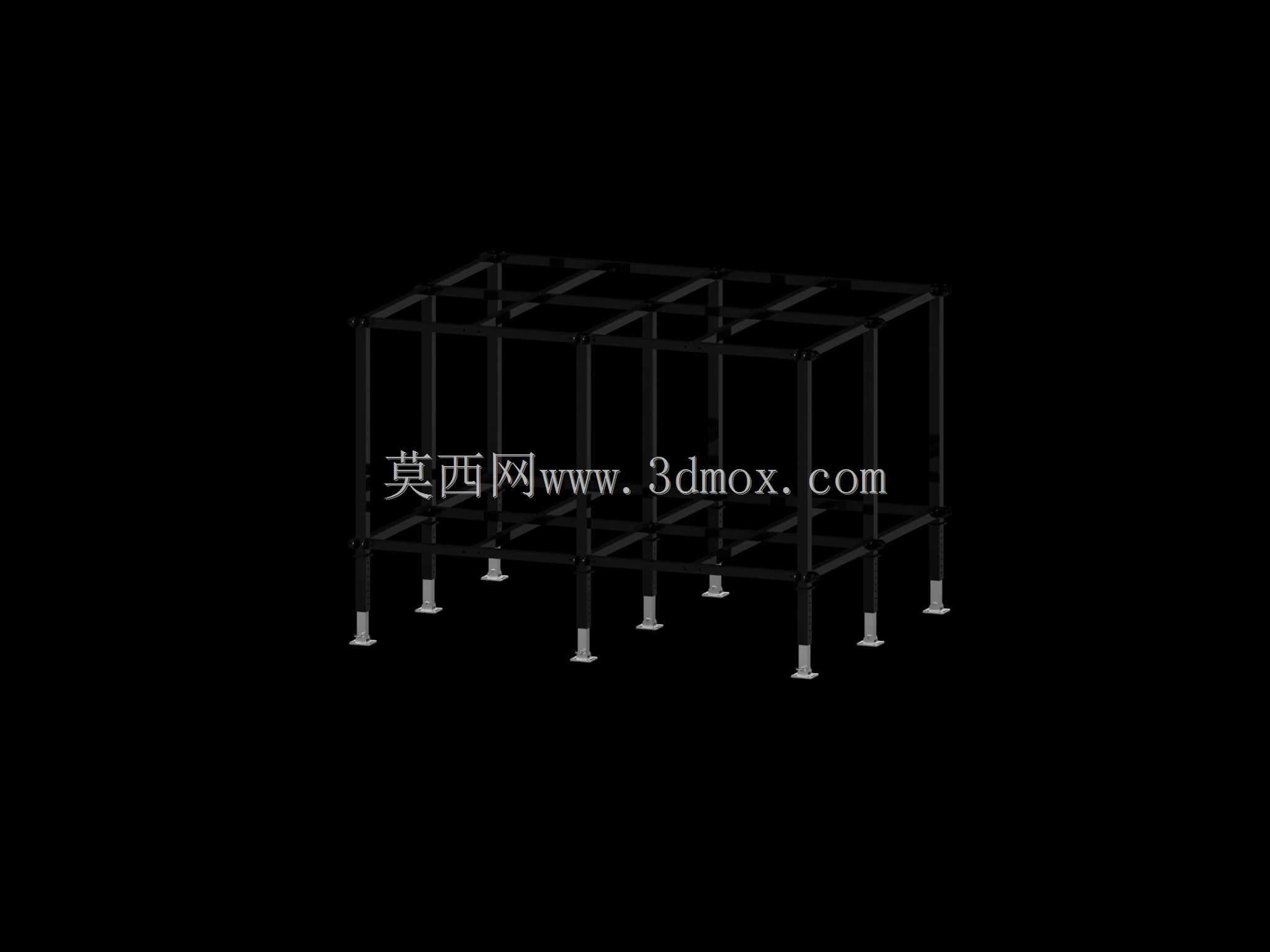

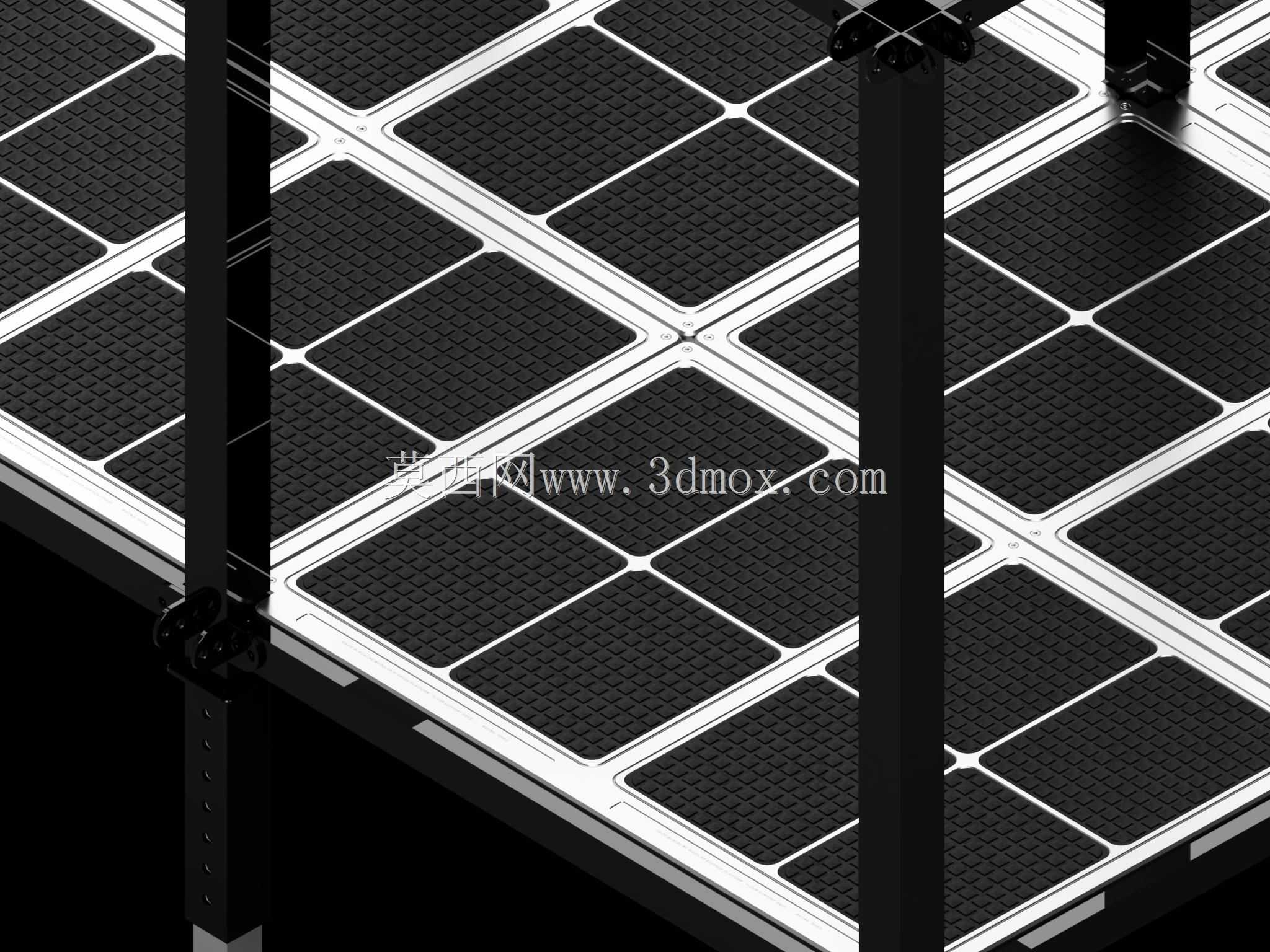

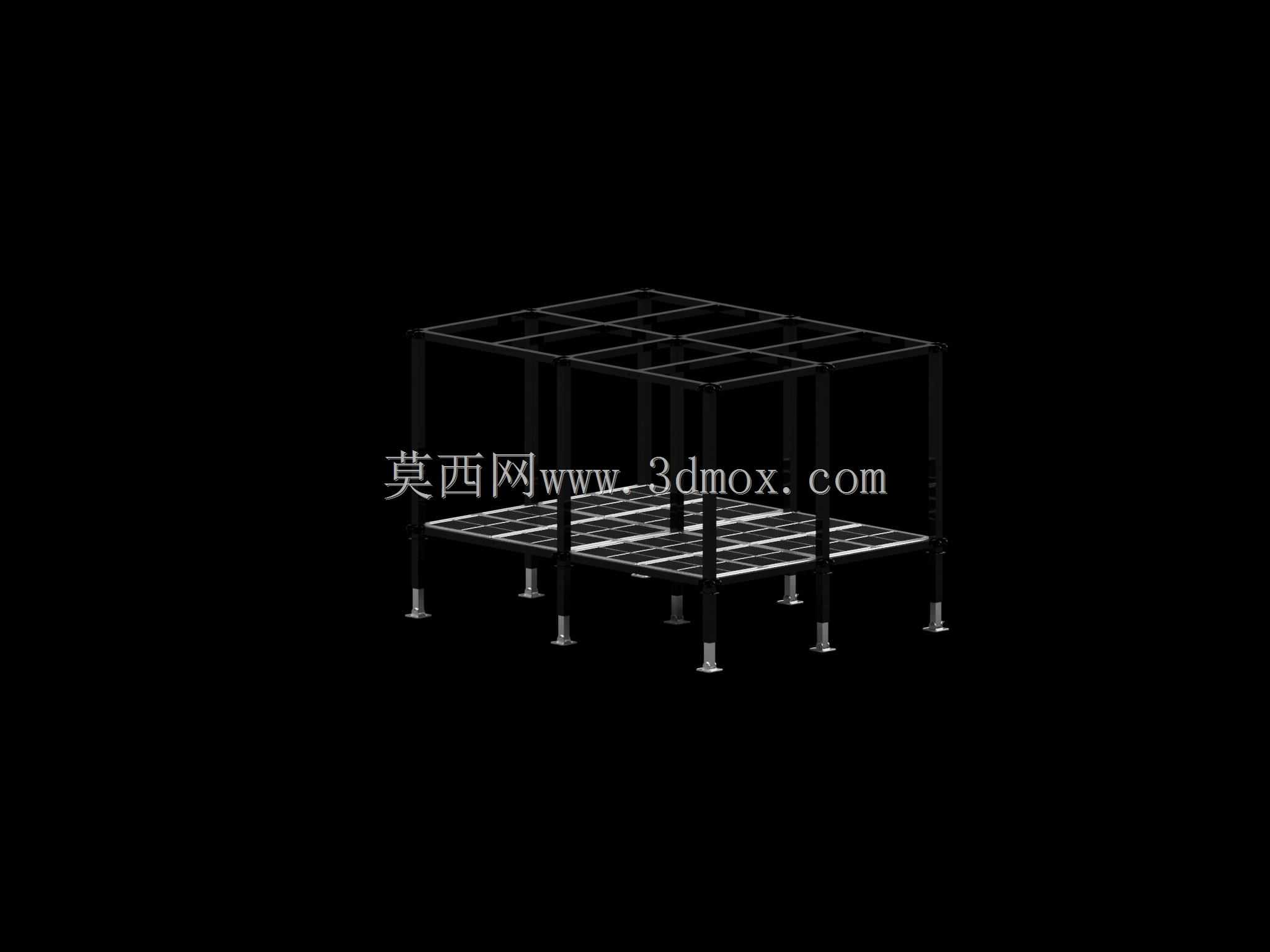

　　便民服务类设备提供自洽电力，在无市电接入的郊野区域也能独立运行，省去外接市电的线缆铺设成本与审批流程。舱体底部采用多组可调高度的支撑脚结构，支撑脚底部带防滑承重底盘，安装时可根据现场地面平整度单独调整每个支脚的高度，无需对场地做大面积硬化处理，哪怕是缓坡、碎石地面也能快速调平固定，支撑脚的架空高度预留了足够的管线穿行空间，同时避免雨季地面积水倒灌进舱体，也能减少地面虫蚁、潮气对舱内设备的侵蚀。舱体主体采用框架拼接式结构，侧壁预留了标准化的设备安装位与走线槽，可根据不同使用需求灵活搭载不同功能的公用设备，不管是作为景区的应急服务站、野外作业的临时设备舱、还是园区的分布式监测节点，都能通过调整内部安装板的布局适配设备尺寸，

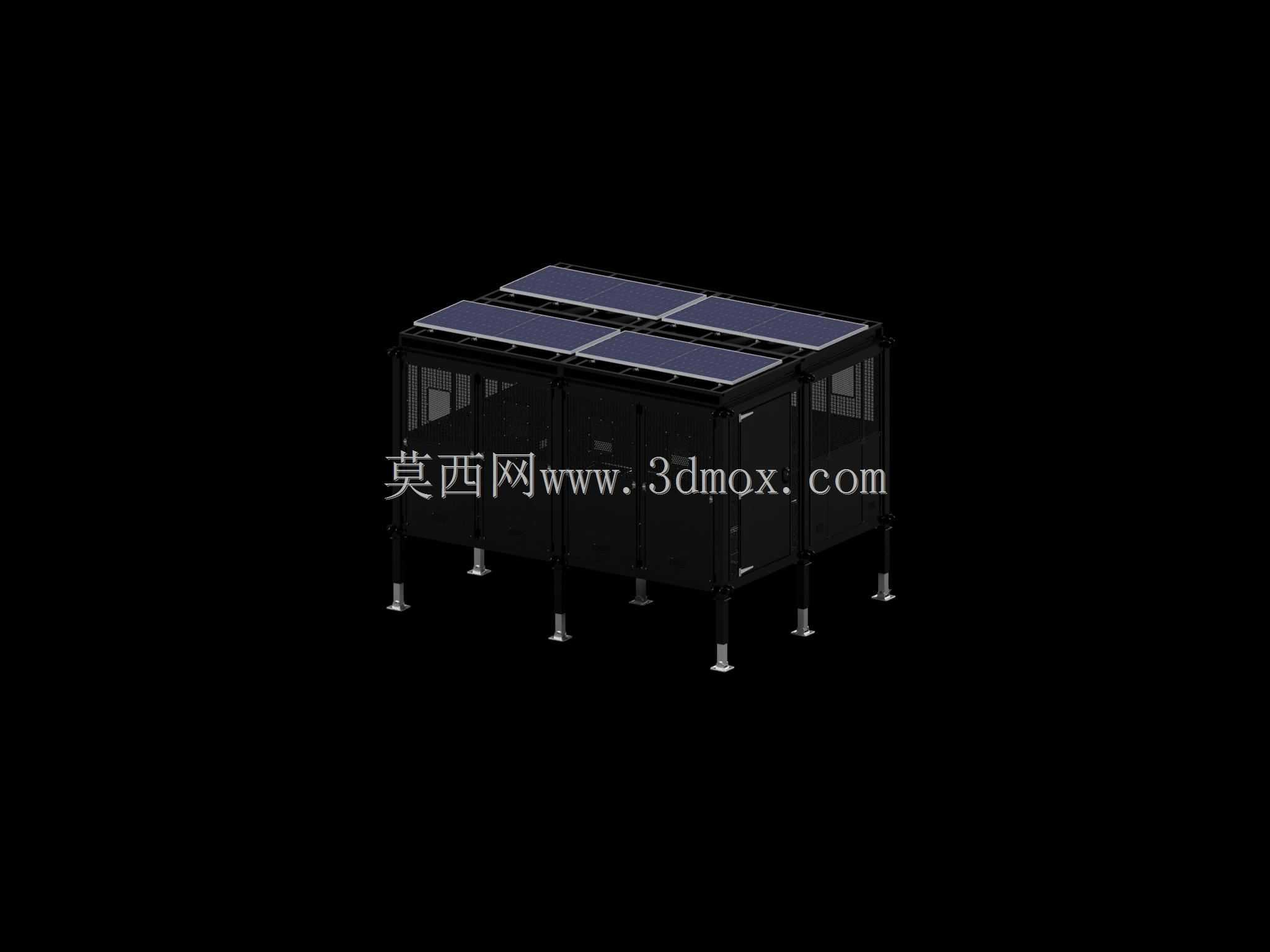

　　侧壁的通风结构采用迷宫式防水设计，既能保证舱内设备运行的散热通风需求，又能阻挡雨水、扬尘进入舱内，适配户外复杂多变的天气环境。整体外形尺寸为长4300mm、宽3300mm、高3000mm，这个尺寸边界刚好适配标准货运车辆的运输限界，整体运输时无需做超限报备，单舱的内部可用空间足够容纳3-5组标准机柜尺寸的公用设备，同时预留了人员进入运维的操作通道，日常巡检时可直接进入舱内操作，无需拆解外部结构。顶部的光伏板采用嵌入式安装结构，与舱顶框架齐平，既减少了突出结构带来的风阻，也避免高空坠物直接砸坏光伏板，舱体边角全部做圆弧过渡处理，在公共区域布设时不会出现尖锐棱角磕碰过往人员的安全隐患。框架结构采用等强度设计，

　　在保证整体承重能力满足顶部光伏、内部设备荷载的前提下，尽可能优化型材截面尺寸，控制整体自重，降低吊装与基础承重的要求，哪怕是在承载力较弱的绿化区域、临时铺装地面，也能通过分散的支撑脚将荷载均匀传递到地面，不会出现地面沉降导致舱体倾斜的问题。舱体的拼接节点全部采用标准化快装接口，现场组装时无需复杂焊接作业，仅用常规工具就能完成整舱拼装，若后期需要扩容，也能通过同规格模块的横向拼接扩展舱体容积，适配不同规模的公用设备搭载需求。
