卧式食品级鲜奶储运不锈钢罐体结构

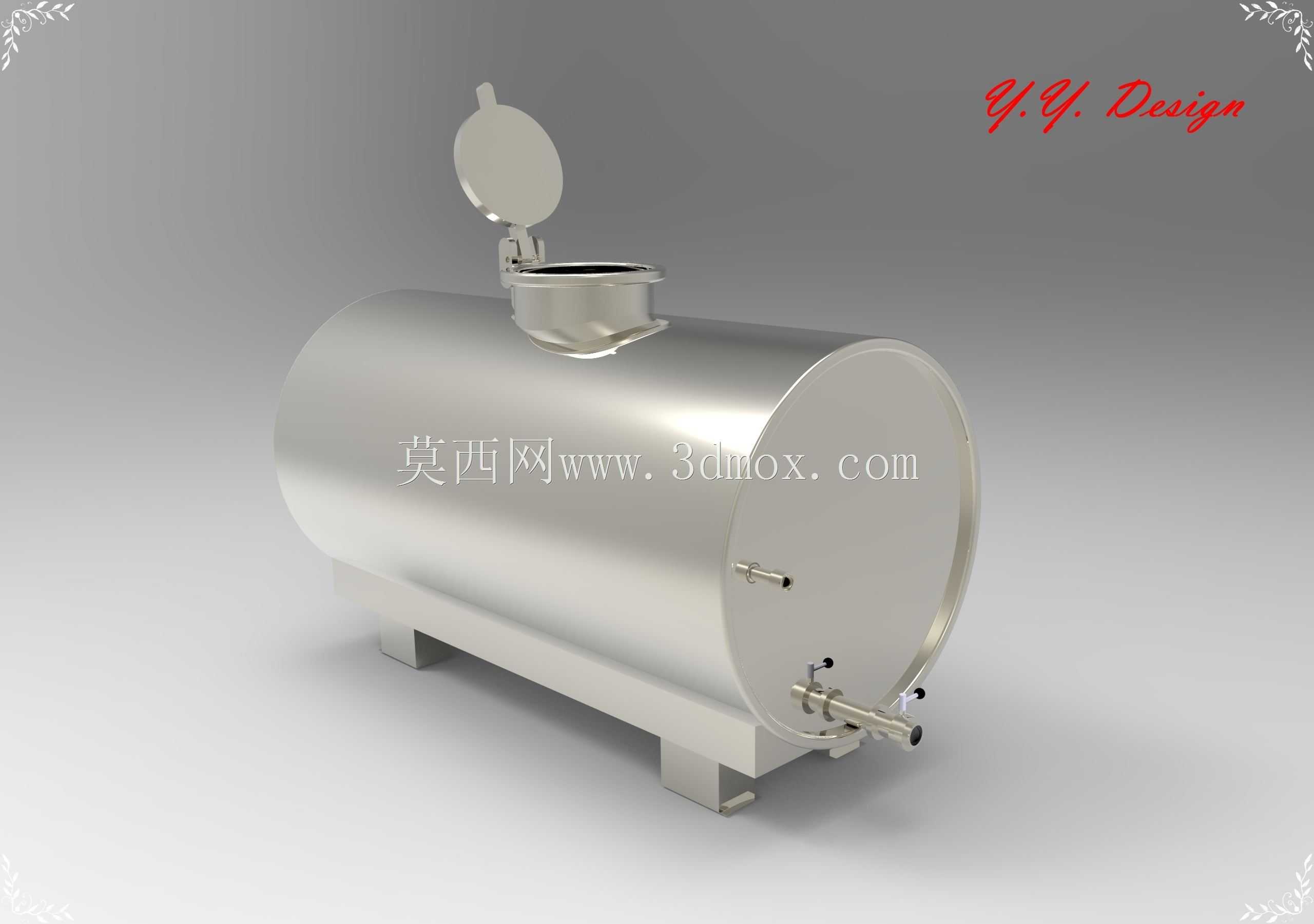

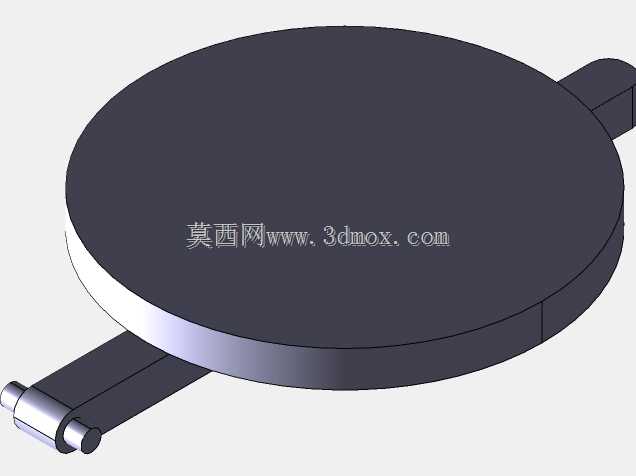

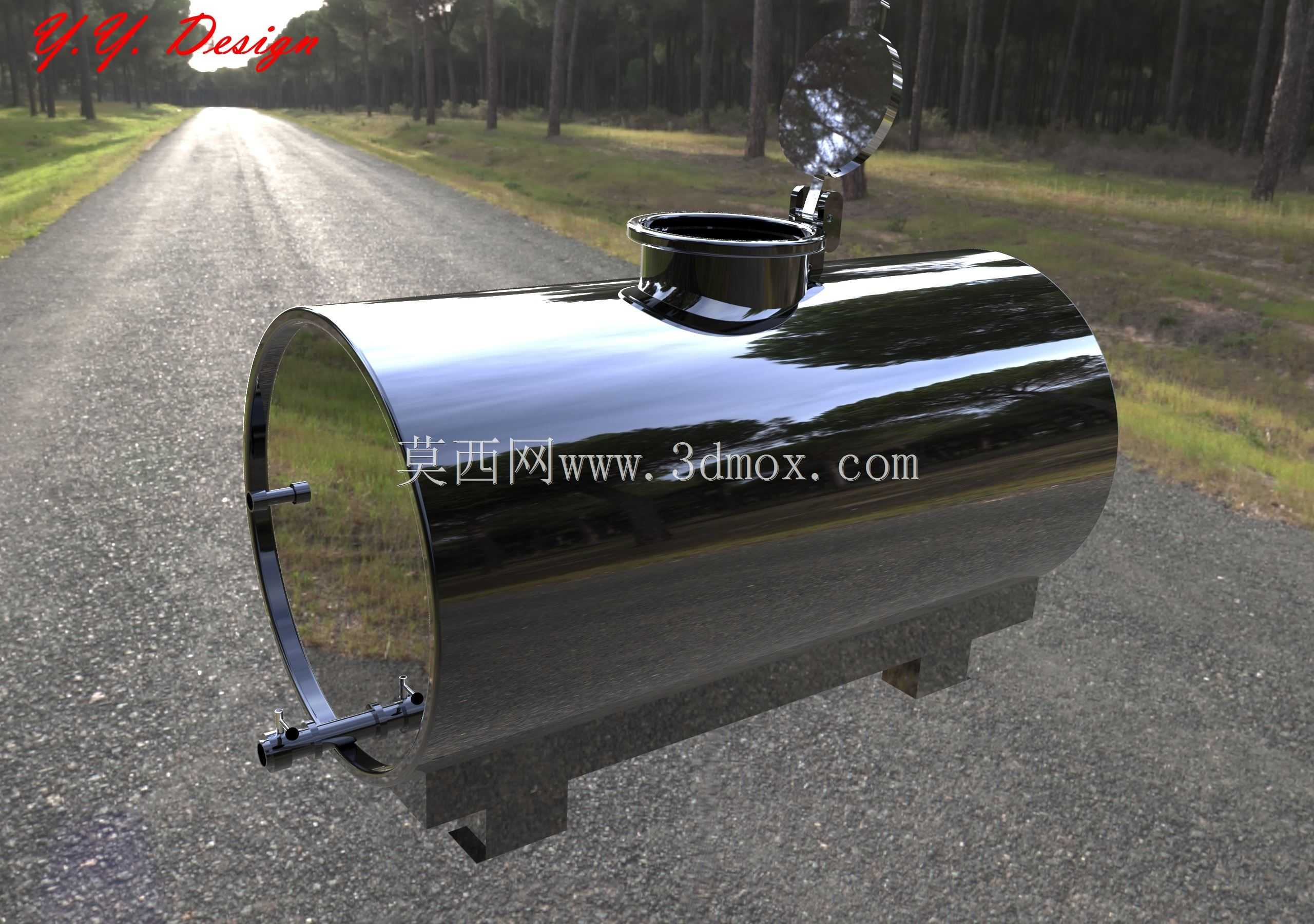

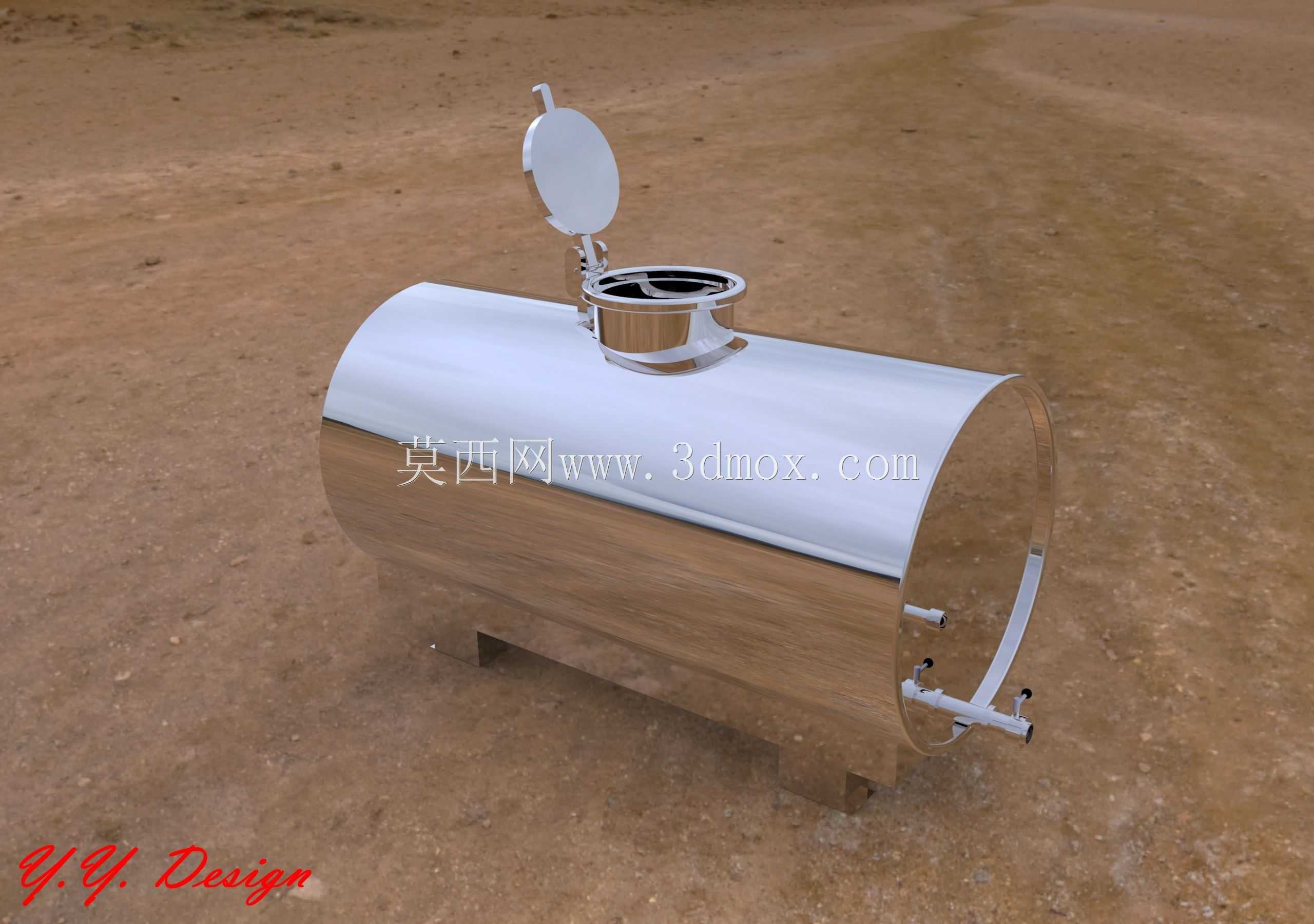

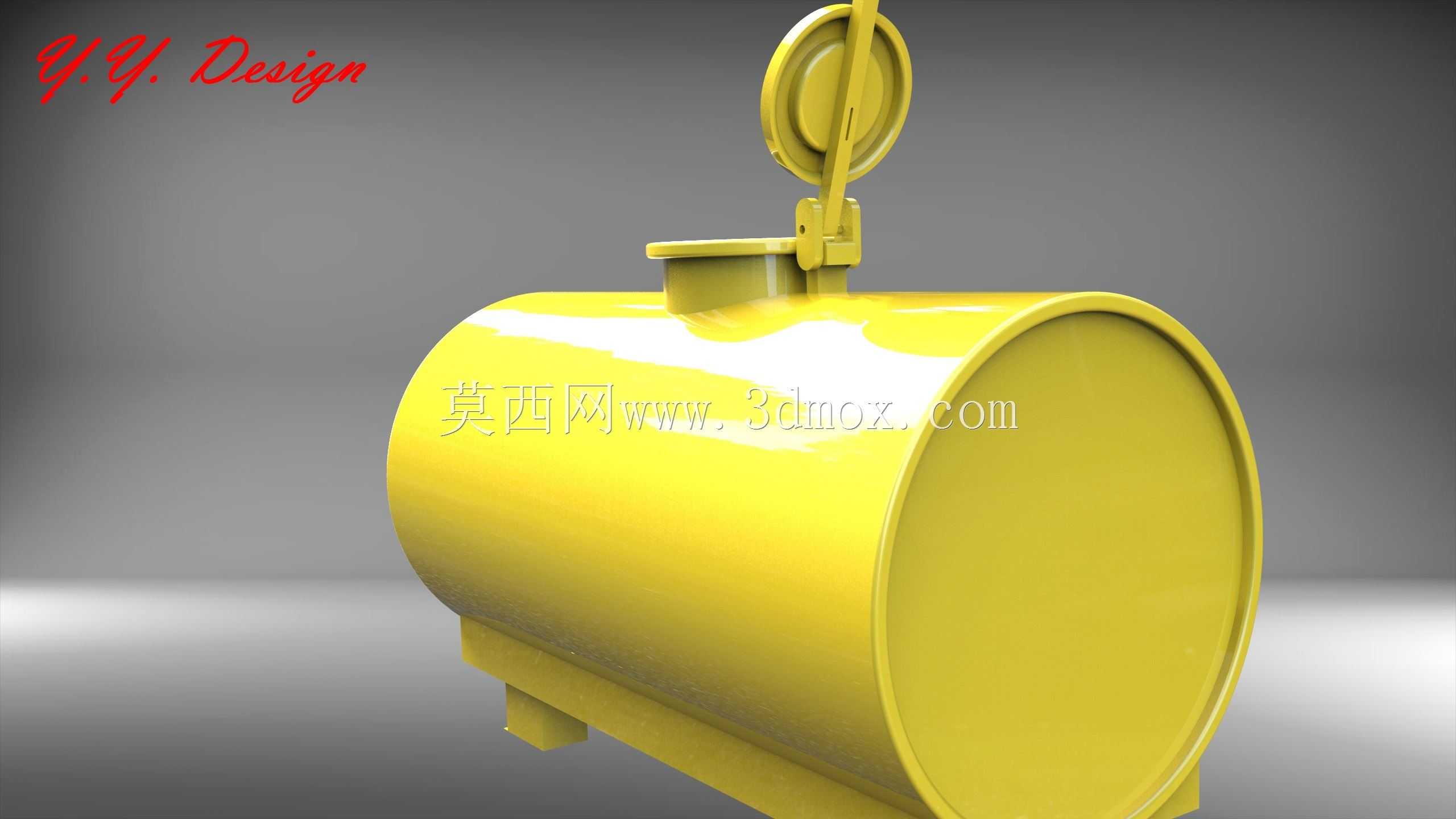

　　这款卧式不锈钢罐体主要面向生鲜乳收储、短途转运环节的应用需求，适配牧场挤奶后暂存、乳品厂原料接驳、小型配送站点周转等场景，整体采用卫生级不锈钢材质打造，内壁做镜面抛光处理，避免物料残留滋生细菌，符合食品接触类设备的卫生设计要求。罐体采用卧式椭圆封头结构，相比立式储罐重心更低，在车载转运、车间固定安装场景下的稳定性更优，底部设置两个对称的支撑脚，支撑脚与罐体之间采用圆弧过渡焊接，无卫生死角，支撑脚底部预留安装孔位，可直接通过膨胀螺栓固定在硬化地面或者车载底盘上，安装时需保证罐体整体沿出料端方向有1-2度的倾斜角度，便于排空内部残留物料，避免积液变质。罐体顶部设置带快开压盖的人孔，人孔盖采用铰接结构搭配快拆锁紧件，

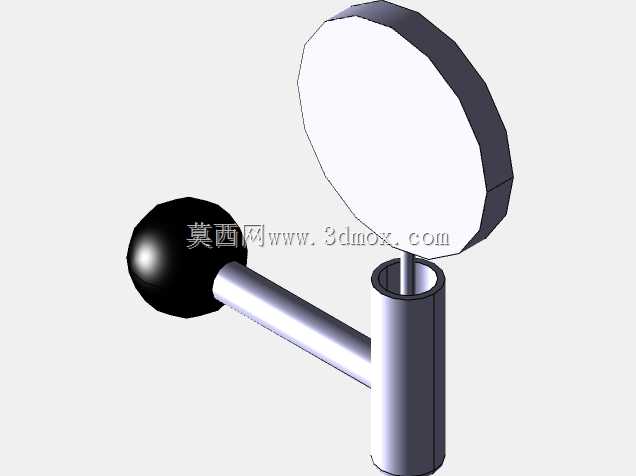

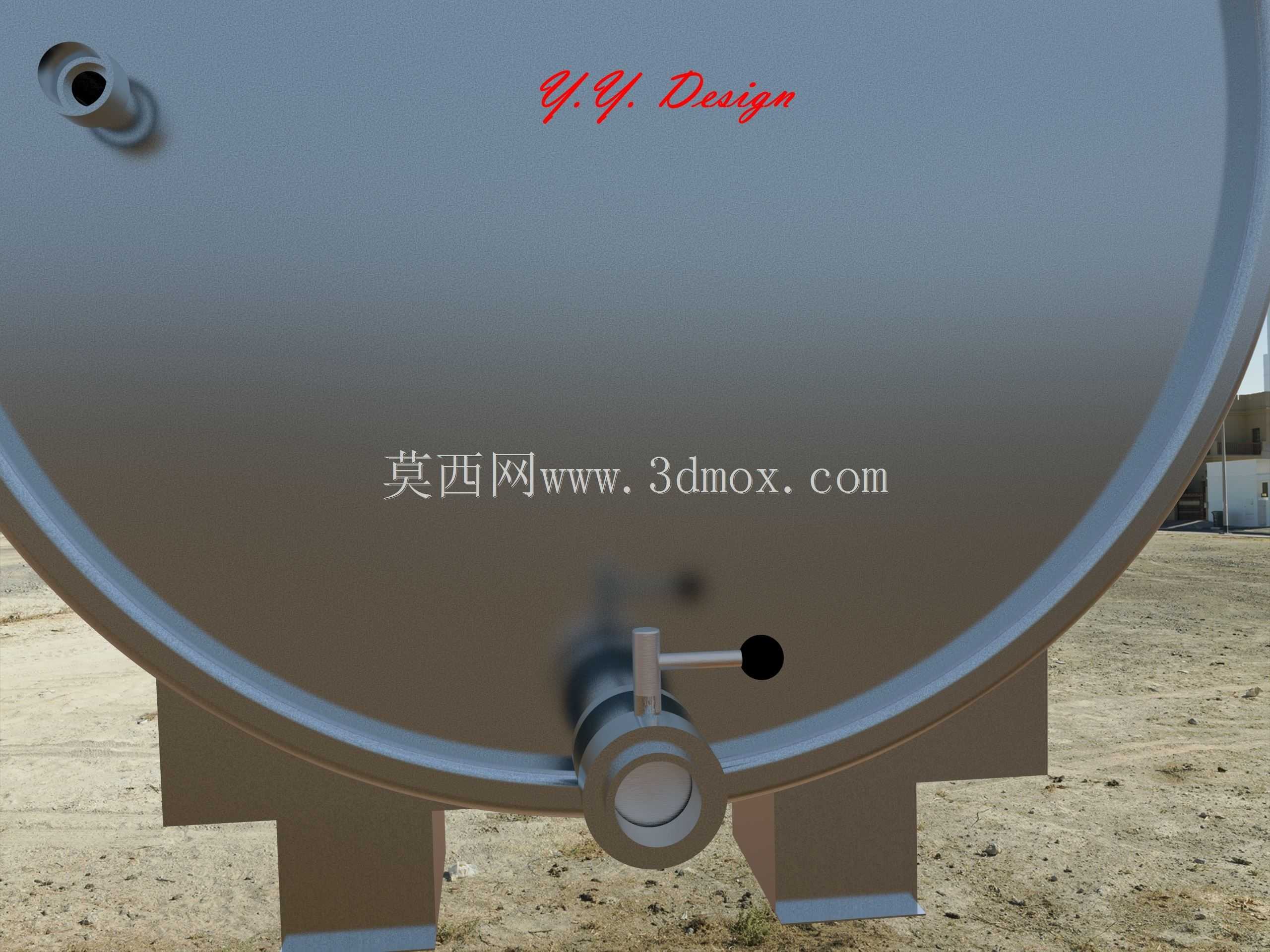

　　无需额外工具即可快速开启，方便日常内部清洗、检修作业，人孔盖边缘配备食品级硅胶密封圈，闭合后可实现可靠密封，防止外界杂质进入罐内，同时避免运输过程中物料晃溅溢出。罐体出料端底部设置卫生级出料阀组，包含主出料阀、取样阀两个接口，主出料阀用于批量排料，可对接输送泵或者软管实现物料转输，取样阀为小口径针式结构，可在不开启主阀的情况下提取罐内物料样本，方便检测鲜奶的温度、酸度等指标，阀组与罐体的连接采用焊接式卫生级接口，无螺纹缝隙残留物料。罐体侧面还设置了小口径的液位检测接口与清洗喷淋接口，可外接液位传感器实时监测罐内物料存量，也可接入CIP清洗系统，通过旋转喷淋球对罐体内壁进行全方位冲洗，无需人工进入罐内作业，降低清洁维护的劳动强度。

　　从结构设计逻辑来看，罐体的筒身壁厚根据容积大小做了匹配计算，可承受满载时的液体静压力与运输过程中的晃动冲击，所有外露的焊接位置都做了圆弧打磨处理，没有尖锐棱角，既避免清洁时划伤操作人员，也防止积尘积污。在安装边界方面，罐体的整体长度、直径根据额定容积做了优化，适配常见的小型货运车辆车厢尺寸，固定安装时罐体两侧需要预留不小于600mm的操作空间，方便人员开启人孔、操作阀门，顶部人孔位置需要预留足够的开启空间，避免人孔盖开启时与上方管线、顶棚发生干涉。这类罐体除了用于鲜奶储运，也可通过调整密封件材质、内壁处理工艺，适配果汁、饮用水等其他食品级液态物料的存储转运需求，设计时充分考虑了日常使用中的操作便利性与卫生要求，所有与物料接触的部位都避免了直角缝隙、盲孔等容易残留物料的结构，清洗时可实现无死角冲刷，满足食品生产环节的卫生管控标准。
