集成液压驱动单元的工业带式输送装置

　　在离散制造车间的物料转运环节，普通带式输送机往往仅能实现定速水平输送，面对需要对接不同高度工位、或者需要根据上游来料节奏动态调整张紧力、启停响应速度的场景，纯电机驱动的常规结构很难适配复杂工况，这款集成液压系统的带式输送装置，正是针对这类细分需求做的结构优化设计。从实际落地场景来看，这类输送设备可覆盖包装车间纸箱转运、机加工车间工序间工件流转、仓储分拣线的段式接驳等多个场景，尤其是在需要频繁启停、输送负载波动较大的工位，液压单元的介入可以让输送面的张力调整更平顺，避免硬启动带来的物料倾倒、皮带打滑问题。

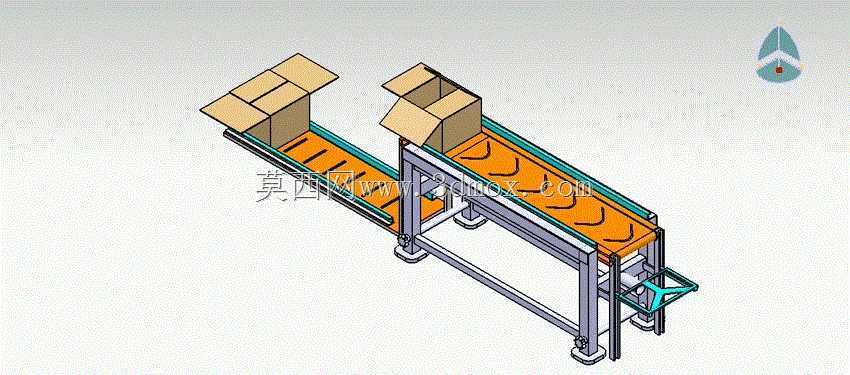

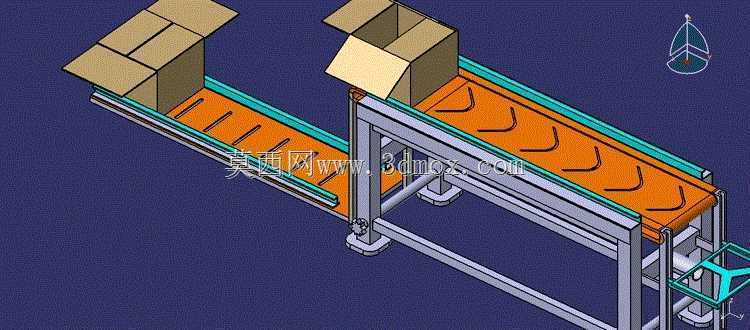

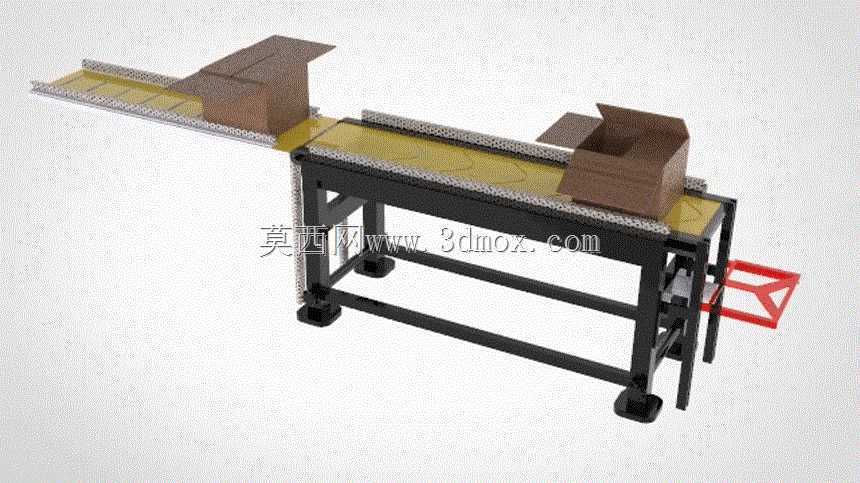

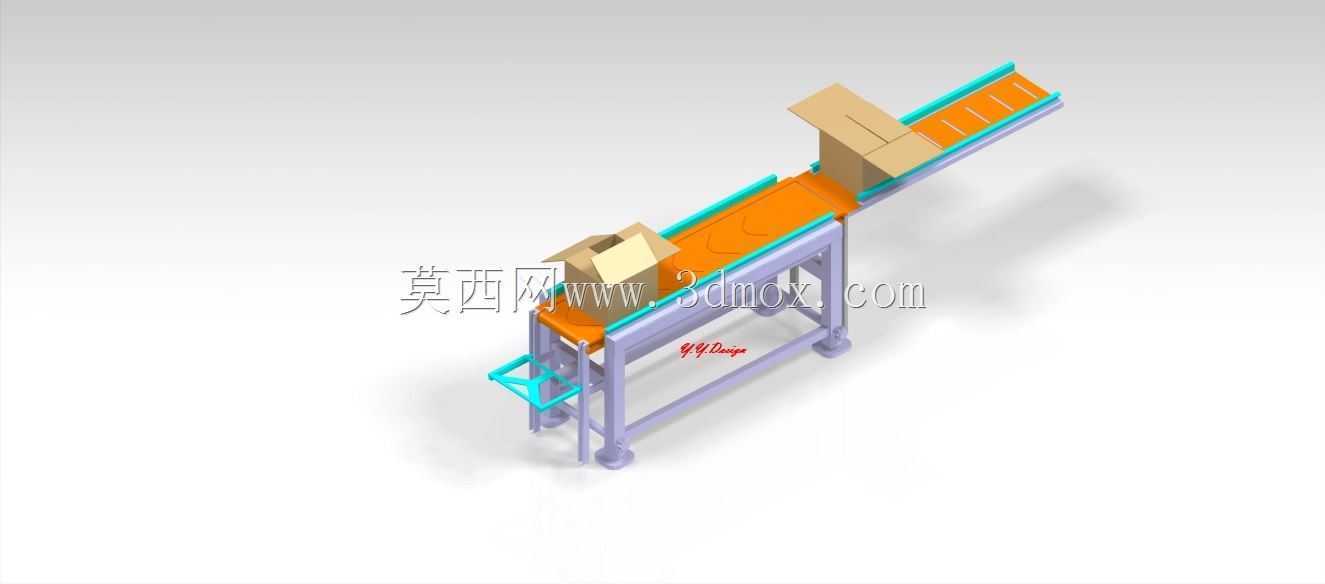

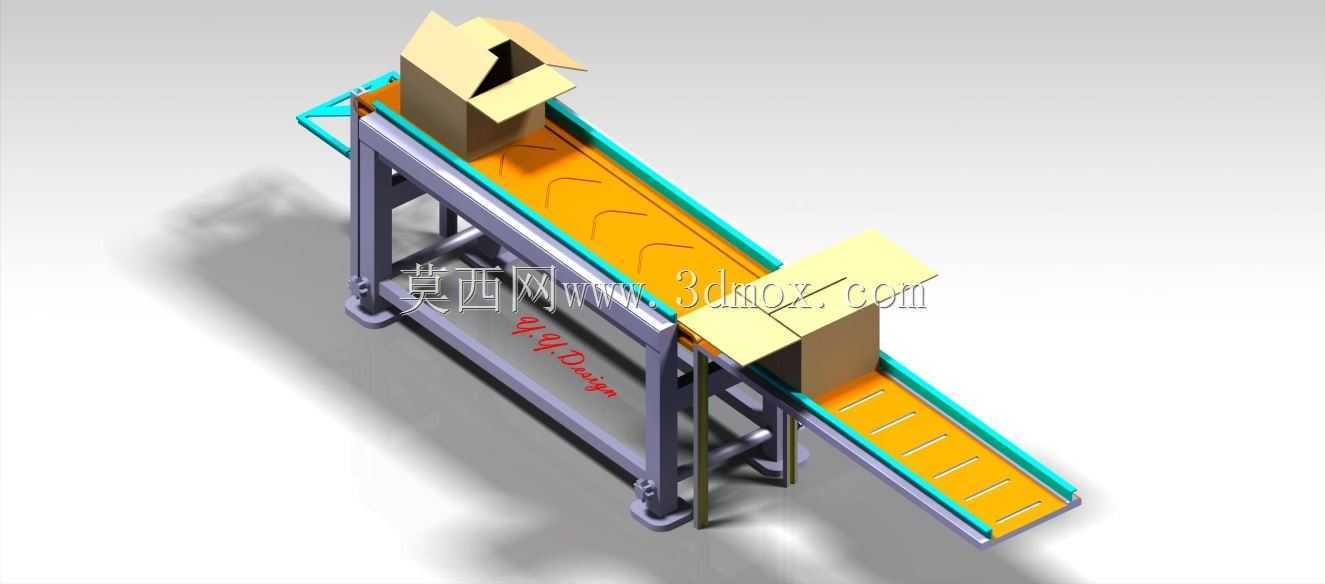

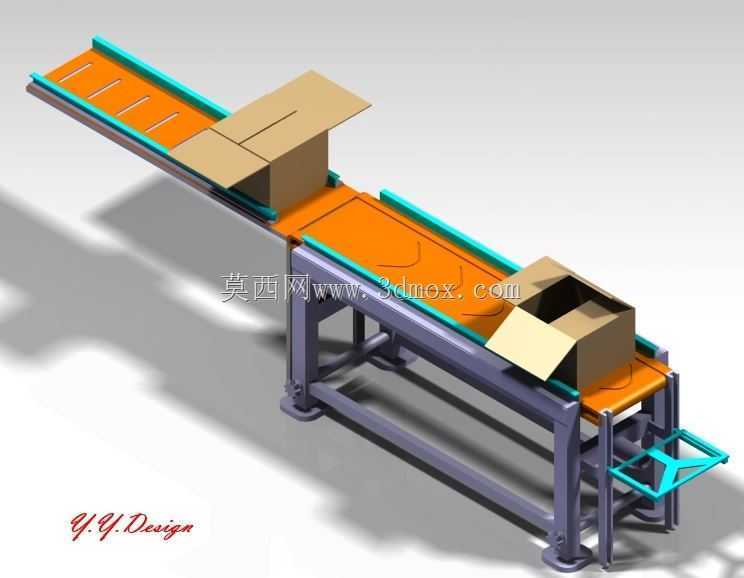

　　从功能特性上看，这套装置的核心改进是将传统的电机直驱张紧结构替换为液压执行组件，输送架体采用标准矩形钢管焊接成型，支脚配置可调式减震垫铁，可根据现场地面平整度调整安装水平度，避免皮带长期跑偏磨损。输送面的带体选用防滑耐磨的工业PVC材质，两侧加装导向挡边，防止输送过程中纸箱、工件等物料从侧边滑落；线体末端配置的液压驱动拨料机构，可根据来料信号完成物料的侧向分流，不需要额外加装独立的分拣拨料组件，减少线体的整体占用空间。

　　设计过程中首先考虑的是安装边界的适配性，整套设备的主体长度控制在常规工位对接的合理区间，宽度匹配标准周转箱、常见包装纸箱的尺寸规格，架体高度适配主流车间作业平台的高度范围，不需要额外做垫高或者挖地坑处理，可直接放置在硬化车间地面完成固定。液压单元的布局没有采用外凸式安装，而是整合在输送架体的下部横梁空间内，液压管路沿架体方管内壁排布，既避免了管路外露被物料剐蹭的风险，也压缩了设备的整体横向占用尺寸，方便在狭窄的车间通道旁布设。

　　结构细节上，主动辊筒和从动辊筒的轴承座都预留了调节余量，配合液压张紧结构，可以在皮带运行一段时间出现拉伸松弛时，快速调整张紧力，不需要拆解架体结构；输送段的托辊采用等间距排布，托辊间距根据常规输送负载的重量做了匹配，避免带体在重载位置出现下凹变形，保证输送面的平面度。液压系统的控制阀组集成在架体侧端的防护盒内，预留了标准的电气控制接口，可直接对接车间的PLC总控系统，根据上游设备的运行信号调整输送速度、拨料动作的触发时机，不需要单独配置独立的控制柜体。

　　从安装适配的角度，这套设备的进料端和出料端都预留了标准的对接法兰结构，可直接与其他段式输送线、提升机、分拣台等设备接驳，不需要额外加工过渡连接件；支脚的固定孔位采用长圆孔设计，允许安装时存在一定的位置偏差，降低现场安装的对位难度。考虑到车间日常维护的需求，液压单元的滤芯、油位观察窗都设置在架体外侧易操作的位置，日常巡检时不需要拆解设备护罩就可以完成油位检查、滤芯更换等操作；皮带的更换也不需要整体抬升架体，只需松开液压张紧结构即可卸下旧皮带，大幅缩短维护停机时间。

　　实际工况运行中，这套带液压系统的输送装置相比普通带式输送机，重载启动的冲击更小，因为液压驱动的扭矩输出更线性，不会出现电机直驱时的瞬间冲击力导致物料移位的问题，尤其适合输送包装完成的纸箱、易滑落的异形工件，在包装车间的成品转运段使用时，可以直接对接封箱机、打包机的出料口，根据封箱完成的节奏动态调整输送速度，避免物料在接驳位置堆积。同时液压系统自带的过载保护特性，当输送面出现卡料、负载超出额定范围时，液压系统会自动溢流泄压，不会像纯电机驱动那样出现烧电机、扯断皮带的故障，提升了设备在复杂工况下的运行稳定性。
