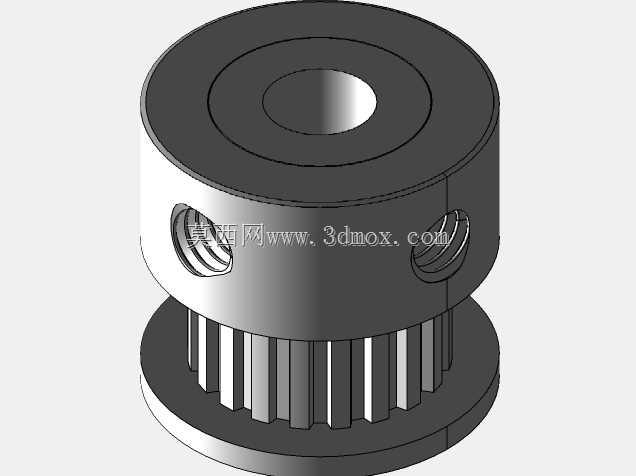

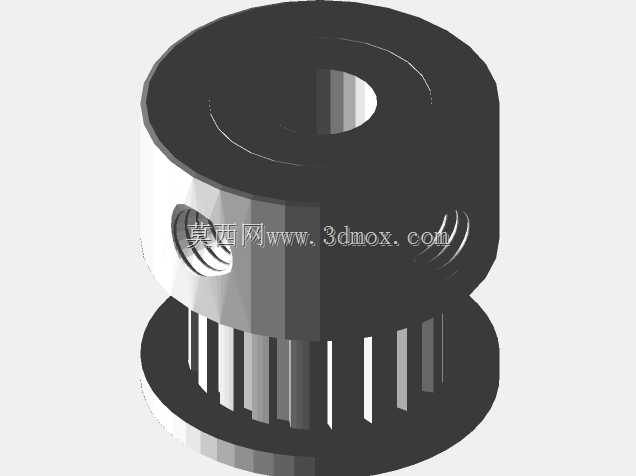

适配5mm轴径步进电机20齿锁紧式传动齿轮

　　这款20齿传动件主要面向小型自动化传动场景设计，核心适配输出轴直径为5mm的步进电机，在桌面级3D打印机、小型送料机构、微型传动模组中都能见到这类结构的应用。从实际装配逻辑来看，这类小模数齿轮不需要复杂的键槽配合，依靠侧方的紧定螺丝即可完成轴向与周向的锁紧固定，安装时无需额外加工轴上的键槽，对于小扭矩的步进传动场景来说，这种固定方式足够可靠，同时能大幅降低装配工序的复杂度，适合小批量设备的快速组装调试。

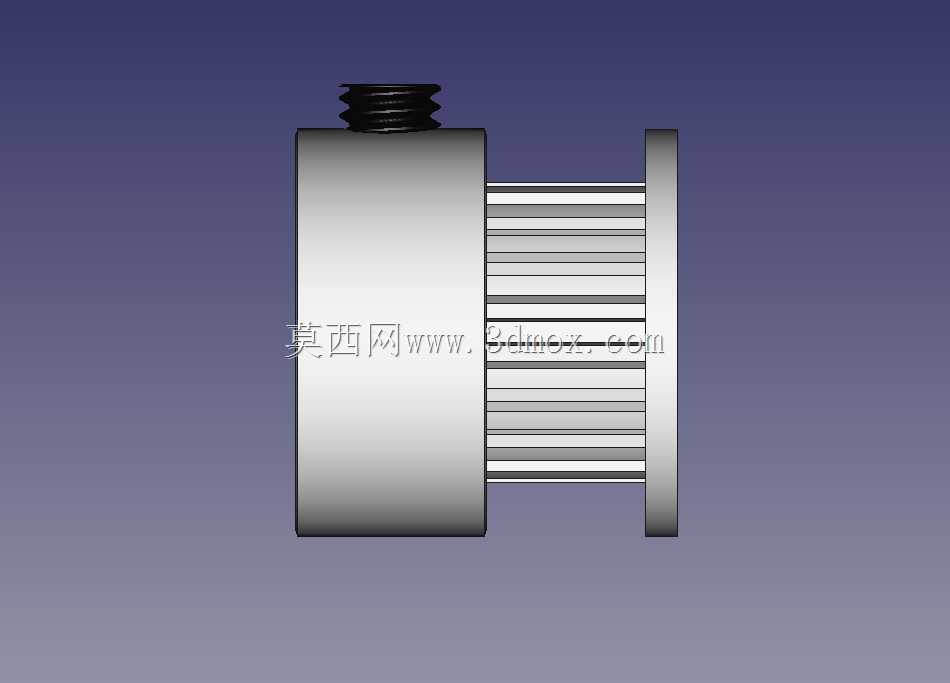

　　设计之初首先要匹配步进电机的输出轴公差，内孔尺寸按照5mm基孔制间隙配合设定，单边预留0.02-0.03mm的装配间隙，既可以保证齿轮能顺利套入电机轴，又不会因为间隙过大导致传动回程超差。齿部参数选择上，20齿的设定刚好避开了小齿数齿轮容易出现的根切问题，不需要对齿形进行额外变位修正，就能保证齿面啮合的接触面积足够，传动过程中不会出现卡滞、跳齿的问题。齿轮一侧设计有凸起的轴肩结构，装配时轴肩端面可以贴紧电机轴的定位台阶，保证齿轮的安装端面与电机轴保持垂直，避免因为安装倾斜导致齿面偏磨，缩短传动件的使用寿命。

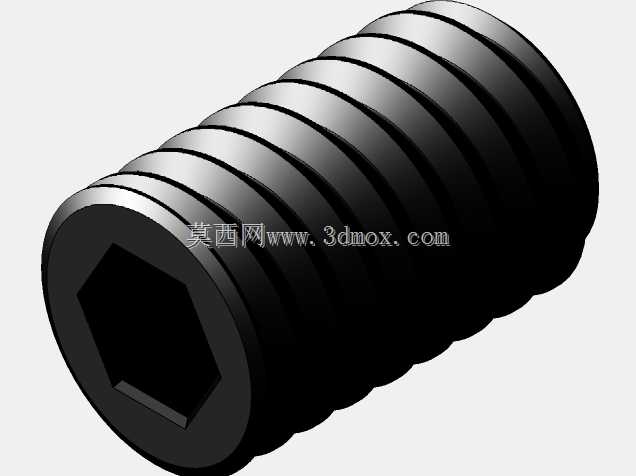

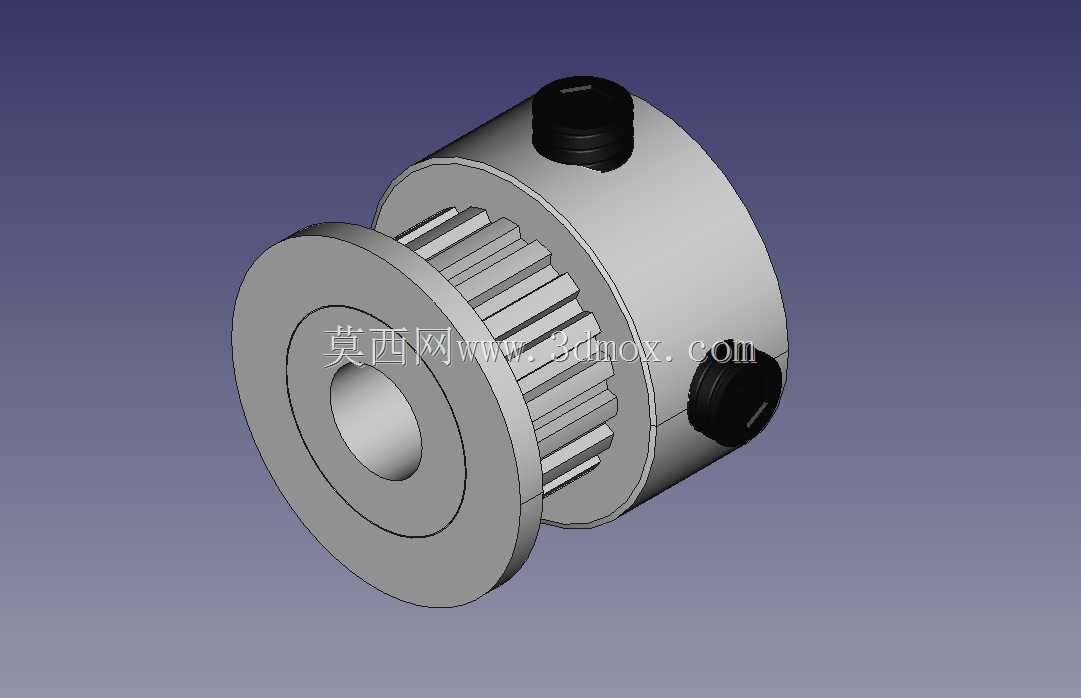

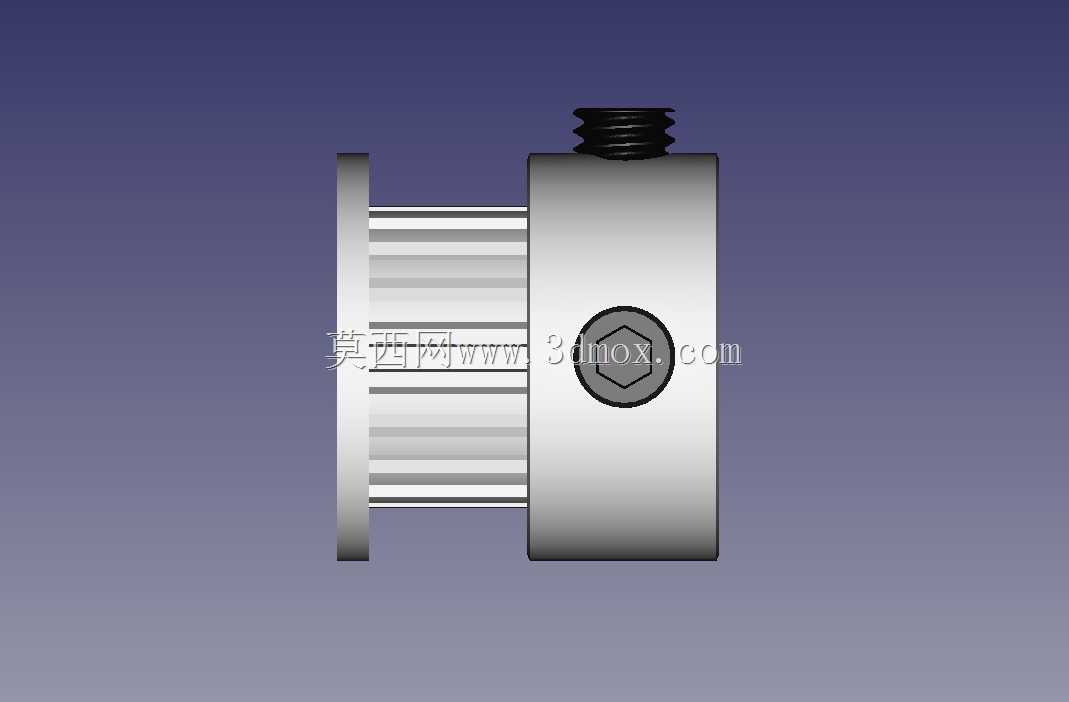

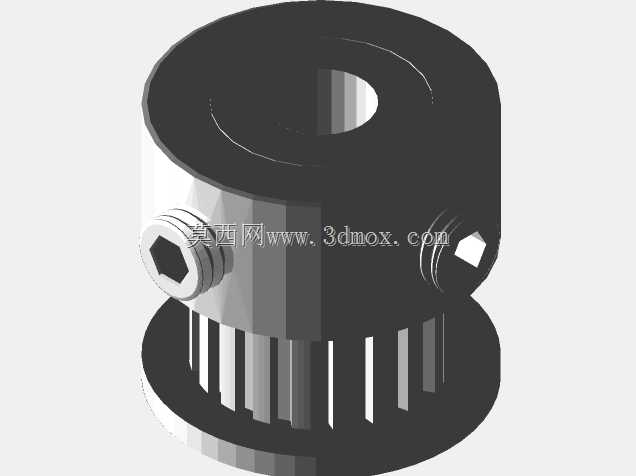

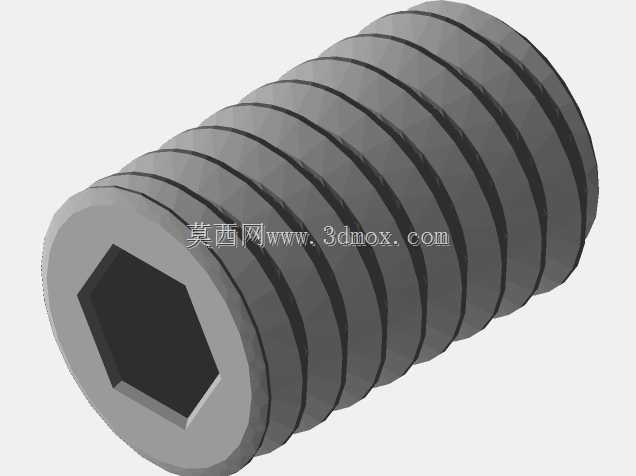

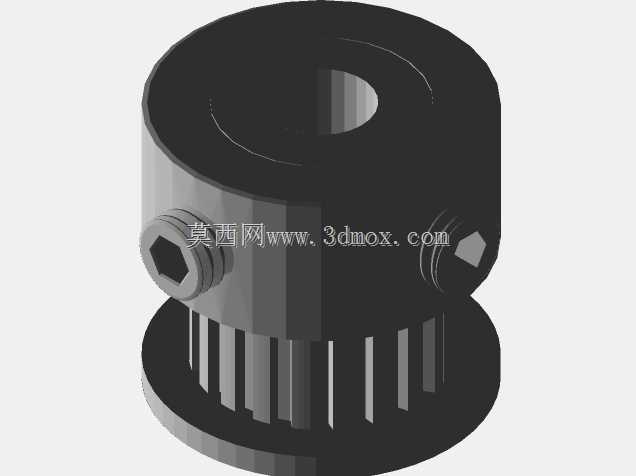

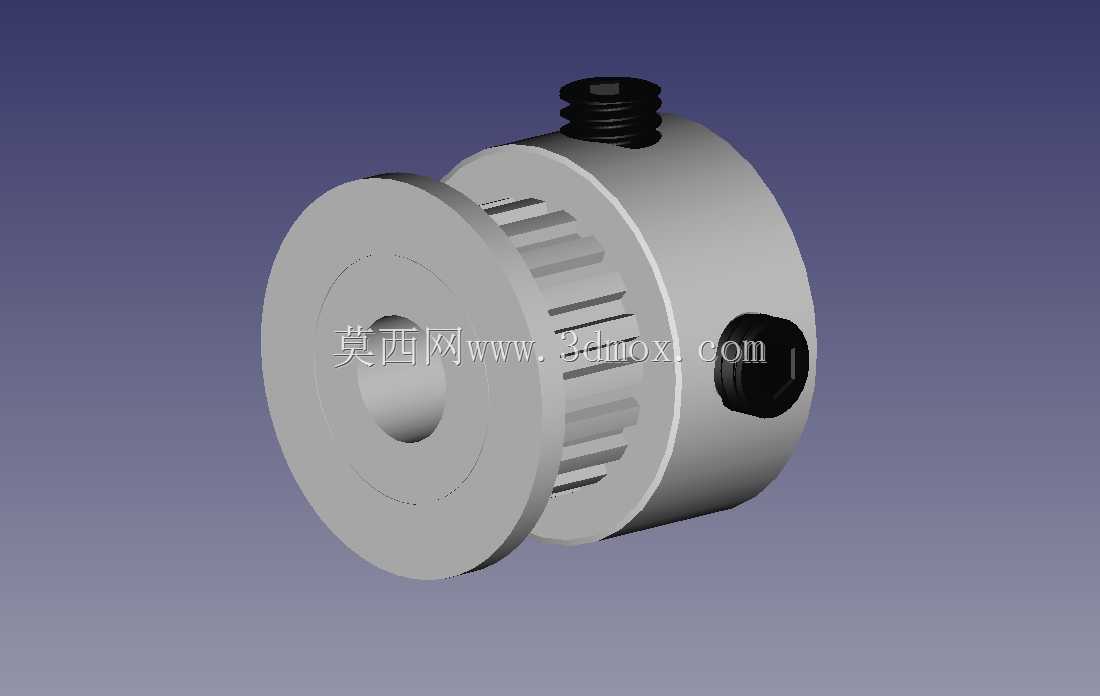

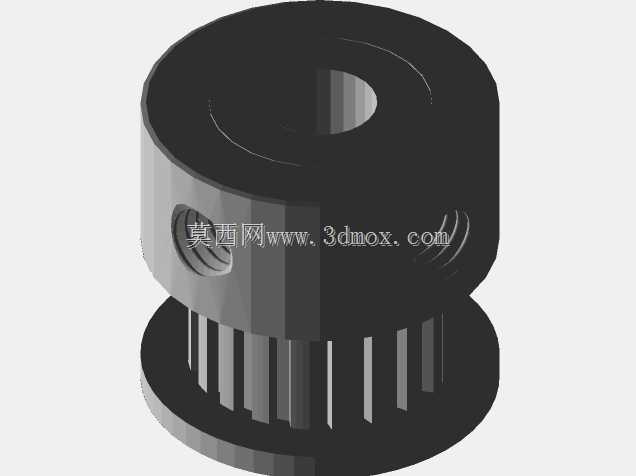

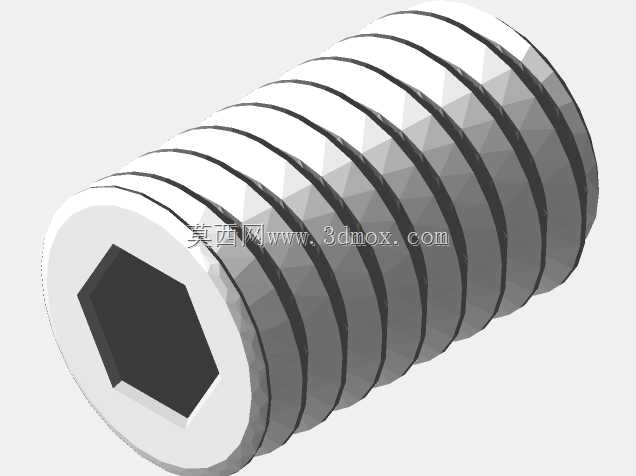

　　齿轮本体上设置了两处锁紧结构，一处是齿圈侧方的径向紧定螺丝孔，用于穿入机米螺丝顶紧电机轴的平面，传递旋转扭矩；另一处是齿轮端面的轴向螺纹孔，可根据安装需求加装轴向顶丝，进一步限制齿轮在电机轴上的轴向窜动，对于需要频繁正反转的传动场景来说，双锁紧结构能有效避免齿轮在反复换向过程中出现移位，保证传动位置精度。从安装边界来看，齿轮的最大外径控制在适配20齿小模数齿形的合理范围内，整体轴向长度较短，不会占用过多的安装空间，在排布紧凑的小型设备内部，不需要为齿轮预留过大的避让空间，方便结构工程师做整机的布局规划。

　　实际使用场景中，这类齿轮常和同模数的齿条或者其他齿轮配合组成传动副，比如3D打印机的挤出机构送料传动、小型自动化设备的工位切换传动、教学演示类机械结构的动力传递，都能用到这类小尺寸锁紧式齿轮。相比带键槽的传动齿轮，这种紧定螺丝固定的结构拆装更加方便，后期维护更换时不需要拆卸电机端的其他关联部件，松开紧定螺丝即可直接取下齿轮，对于需要频繁调整传动位置的调试场景非常友好。齿形加工精度按照中等精度等级设定，足够满足小型设备的传动需求，不需要过高的加工精度带来的额外成本，兼顾了使用性能和加工经济性。齿轮的轮毂部分做了加厚处理，避免紧定螺丝锁紧时导致轮毂开裂，即使是采用塑料材质3D打印制作，也能承受紧定螺丝的锁紧力，不会出现安装时的结构损坏。在做三维建模时，齿形部分按照标准渐开线齿形生成，保证和标准模数的配合件能完美啮合，不会出现啮合干涉或者传动卡滞的问题，内孔、螺纹孔的位置都做了同轴度约束，保证装配后齿轮的径向跳动控制在允许范围内，传动过程中不会出现明显的振动和噪音。
