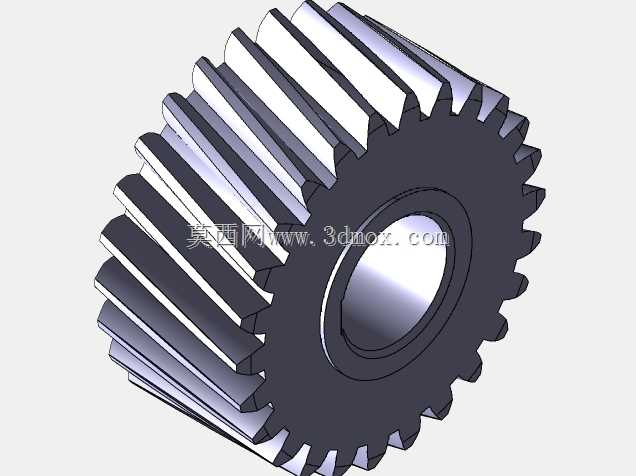

CATIA参数化斜齿圆柱齿轮传动结构

　　在机床主轴进给、工业减速机动力传递、自动化输送线驱动单元这类对传动平稳性有较高要求的场景里，斜齿圆柱齿轮始终是核心传动部件的首选，不同于直齿轮啮合时的整齿突然接触、脱离带来的冲击与噪音，斜齿轮的轮齿沿轴向呈螺旋角排布，啮合过程是从齿端局部接触逐步过渡到全齿宽啮合，再逐步脱离，整个传力过程连续顺滑，能有效降低高速运转下的振动与动载荷，尤其适合CA6140这类普通车床的主轴箱变速传动组，可在不同转速档位下保持稳定的扭矩输出，避免切削过程中因传动冲击导致的工件表面振纹。

　　这款斜齿轮的设计过程完全围绕实际装配与传动需求展开，建模初期先确定核心传动参数：根据匹配的传动副中心距、传动比要求选定模数与齿数，结合允许的轴向力阈值确定螺旋角大小，螺旋角过大会导致轴承承受的轴向载荷飙升，加快支撑轴承的磨损，过小则无法发挥斜齿轮平稳传动的优势，因此建模时先通过渐开线方程生成端面齿廓，再沿螺旋线扫掠形成完整轮齿，齿向修形量根据额定载荷下的轮齿弹性变形量预留，避免满载啮合时出现齿端偏载导致的局部点蚀。

　　从结构细节来看，齿轮中心的通孔为安装基准孔，与传动轴采用过渡配合加键连接的方式传递扭矩，孔的尺寸公差严格按照基孔制配合要求设定，保证装配后齿轮的径向圆跳动控制在允许范围内，避免运转时出现偏心带来的周期性振动。轮缘与轮毂之间的辐板厚度经过刚度校核，既保证满负荷传动时不会出现辐板变形导致的齿向偏斜，又尽可能控制整体重量，降低转动惯量，减少主轴启停过程中的惯性冲击。齿宽尺寸根据齿面接触强度计算确定，保证额定扭矩下齿面接触应力在材料许用应力范围内，延长齿轮的使用寿命。

　　实际装配时需要注意安装边界的匹配：齿轮装入轴上后，两侧需要通过轴套或者轴肩进行轴向定位，定位端面的垂直度需要满足装配要求，避免齿轮装夹倾斜导致啮合时齿面接触偏向一端，加速局部磨损。啮合侧隙需要根据工作温度、润滑条件调整，常温油润滑工况下保留合理侧隙补偿热膨胀，避免运转时出现卡齿，同时侧隙不能过大，否则正反转切换时会出现明显的回程间隙，影响进给传动的定位精度，这一点在机床进给传动场景中尤为重要，回程间隙过大会直接导致刀具进给尺寸偏差，影响工件加工精度。

　　从应用适配性来看，这款斜齿轮不仅可用于机床主轴箱的变速传动组，也可适配各类中小型减速机的平行轴传动单元、输送线的驱动辊传动机构，只要匹配对应的模数、齿数、螺旋角参数，即可实现平稳的动力传递。建模过程中所有齿形参数都保留了可编辑的参数化关联，调整模数、齿数、螺旋角、齿宽等核心参数时，可快速生成对应规格的斜齿轮模型，无需重复绘制齿廓曲线，能大幅提升传动结构设计阶段的选型建模效率，帮助结构工程师快速完成传动方案的装配验证，检查传动副之间的干涉情况、装配空间是否满足要求，提前规避实际加工装配时可能出现的尺寸不匹配问题。

　　轮齿的齿根部分做了标准圆角过渡，避免应力集中导致的轮齿断裂，齿面粗糙度要求根据传动精度等级设定，高精度传动场景下可对应磨齿加工的粗糙度要求，普通动力传动场景下滚齿加工即可满足使用需求。齿轮材料可选20CrMnTi渗碳淬火或者45钢调质处理，根据实际传递的扭矩大小、转速高低选择对应的材料与热处理工艺，保证齿面硬度与芯部韧性的匹配，既满足齿面耐磨要求，又能承受一定的冲击载荷，避免过载时出现断齿故障。
