Makerbase MKS DLC32 V2.1数控控制板结构

　　在桌面级数控加工与激光雕刻设备的电控系统搭建中，核心运动控制板的选型与结构适配直接决定整套设备的运行稳定性与安装便捷性，这款32位数控控制板的结构设计，正是针对小型数控设备紧凑化安装、多外设接入的实际需求完成的三维建模还原。从实际应用场景来看，该控制板可适配桌面级CNC雕刻机、小型激光切割机、桌面级FDM 3D打印机等多种轻载数控设备，作为整套设备的运算与信号交互核心，承担步进电机驱动信号输出、激光功率调节信号传输、限位开关信号采集、人机交互屏数据通讯、存储介质文件读取等核心功能，替代传统多板拼接的电控方案，大幅简化设备内部的布线复杂度。

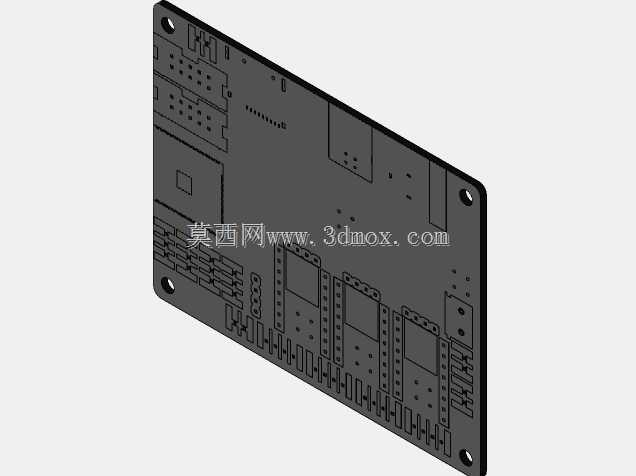

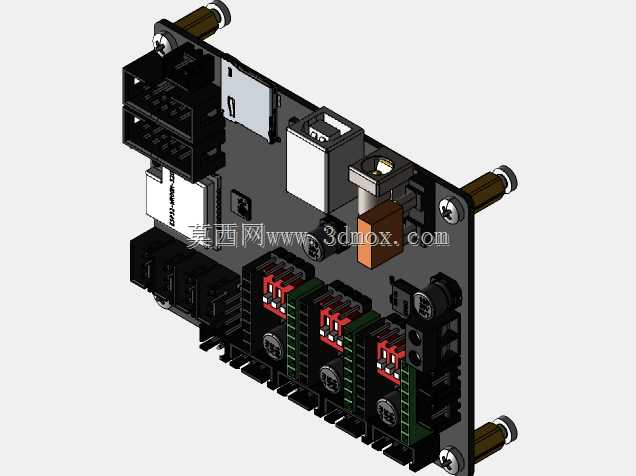

　　从设计思路层面看，建模过程中完整还原了板载元器件的布局逻辑：所有外接接口均布置在板卡的三个侧边，其中步进电机驱动接口、限位信号接口沿板卡长边一侧排布，方便设备内部步进电机、限位开关的线束就近接入，减少线束交叉干扰；电源输入接口、风扇接口、激光控制接口布置在板卡短边一侧，匹配设备机架上电源模块的常规安装位置；USB通讯接口、TF卡插槽则布置在板卡另一侧的易操作位置，方便用户在不拆解设备外壳的前提下完成固件烧录、加工文件拷贝操作。板卡四个角预留了标准安装固定孔位，建模时严格还原了固定孔的相对位置与孔径参数，同时考虑到板载发热元器件的散热需求，驱动芯片对应的板卡位置预留了散热片安装空间，安装柱的高度设计预留了10mm的板下间隙，既可以避免板卡背面焊点与设备金属机架接触造成短路，也能为板下空气流通留出空间，辅助板载元器件散热。

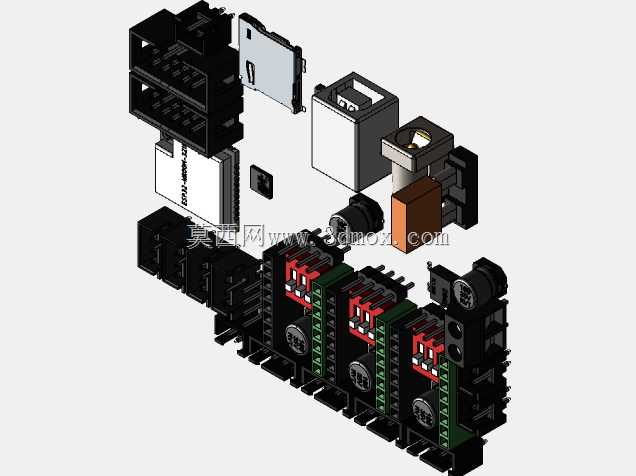

　　细节结构上，板载的步进电机驱动插槽采用标准间距设计，可适配主流的外置步进驱动模块，插槽旁的拨码开关结构完整还原，方便用户在实际使用中根据电机参数调整驱动电流细分；板载的M3螺钉安装位严格匹配常用的电控板安装铜柱规格，用户在进行设备组装时无需额外打孔，直接使用标准铜柱即可完成板卡固定。建模过程中对所有板载接插件的外形、突出高度都做了1:1还原，包括USB接口的突出长度、接线端子的锁扣结构、散热片的安装高度，这些细节直接决定了设备电控仓的内部尺寸设计——如果电控仓内部净空不足，很容易出现接插件与仓壁干涉、盖板压到线束的问题，精准的外形建模可以帮助结构设计人员在完成机架设计时提前预留足够的安装空间，避免后期打样后出现装配干涉。

　　从安装边界来看，板卡整体为矩形结构，四个安装柱的位置形成的安装基准面与板卡平面平行，安装时只需保证机架上的四个安装铜柱顶面共面，即可避免板卡安装后出现翘曲变形，防止板载元器件因应力出现虚焊。板卡上所有向外输出的接口，其插拔方向均与板卡平面平行或垂直，没有斜向布置的接口，这一设计细节也降低了设备外壳开孔的设计难度，结构设计人员只需在外壳对应位置开出标准尺寸的矩形孔，即可保证外接插头顺利接入，无需额外设计斜向让位结构。对于进行小型数控设备开发的结构工程师而言，该三维模型可以直接导入设备整体装配中，完成电控仓的布局校验、线束长度核算、安装干涉检查，大幅缩短电控部分的设计验证周期，避免因电控板尺寸估算错误导致的结构返工。
