桌面级FDM3D打印机灯丝承托导向支架

　　桌面级熔融沉积成型3D打印机在日常作业过程中，耗材丝的顺畅送进是保证打印件成型质量的核心前提之一，不少入门级桌面设备出厂时并未配置独立的外置料盘承托结构，或是原厂料架的转动阻尼、导向角度设计存在缺陷，容易出现送丝阻力波动、丝材缠绕打结、丝材在热端进料口处弯折断料等问题，直接影响打印过程的连续性，甚至造成打印件报废。这款灯丝支架正是针对这类实际使用痛点设计的外置承托导向组件，可适配多数常规规格的1kg装3D打印耗材盘，解决热端近端送丝路径上的丝材拉扯、偏移问题。

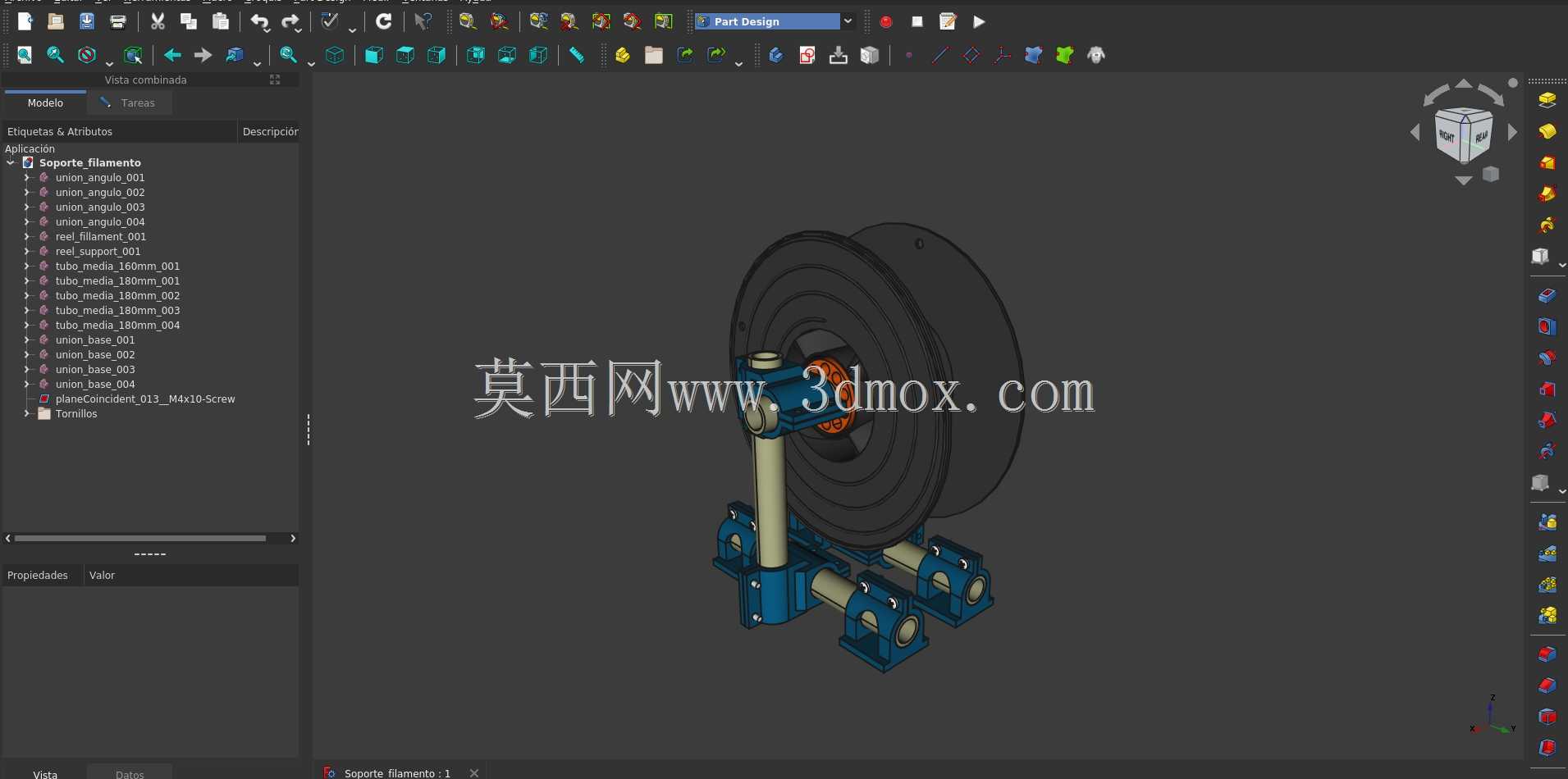

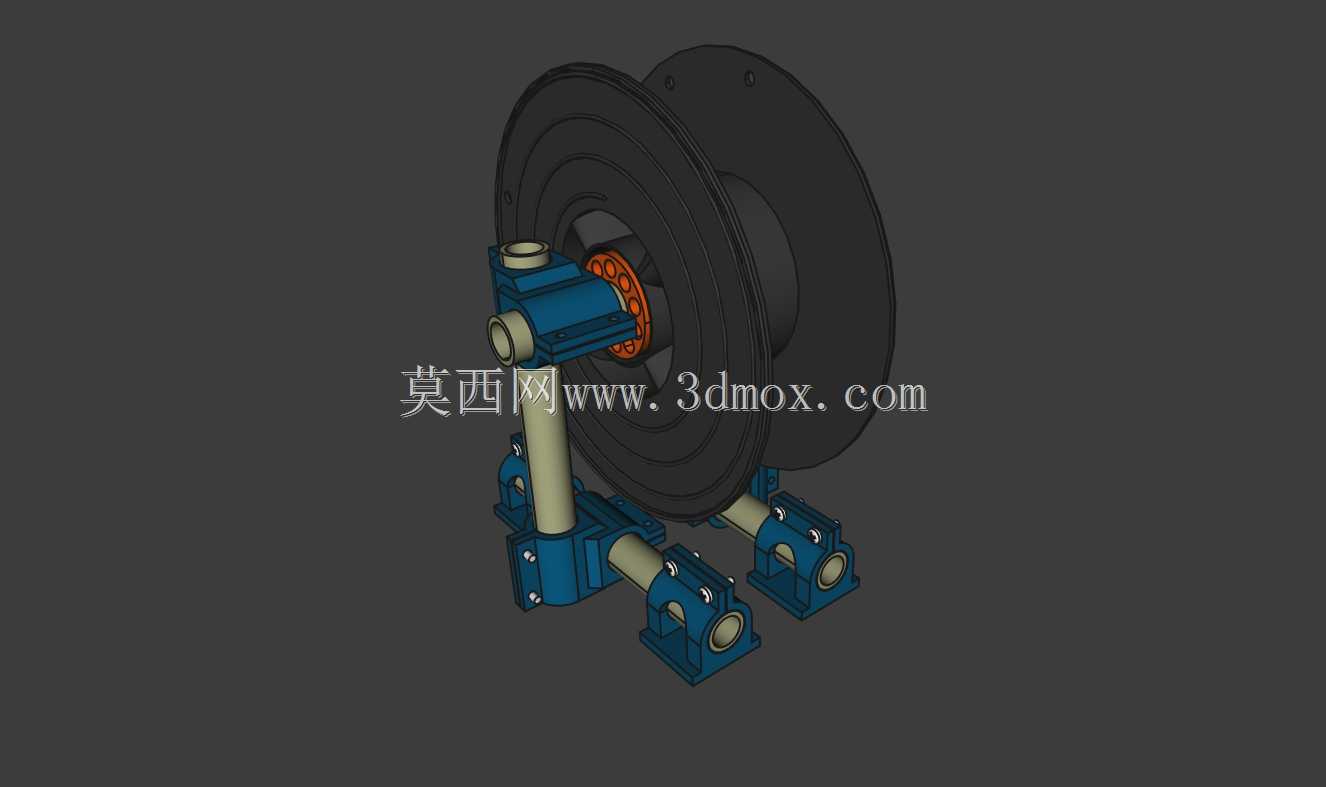

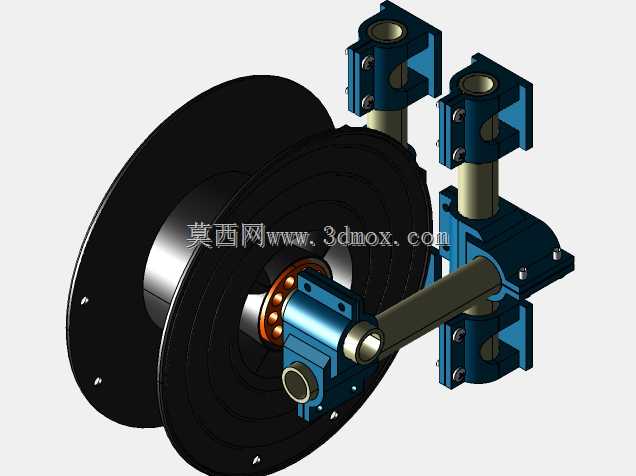

　　从结构功能来看，整套支架采用双支撑立柱搭配底部可调安装座的布局，两个平行布置的承托轴穿过料盘中心孔，将料盘悬空架设在距离安装基面一定高度的位置，料盘可绕承托轴顺畅转动，送丝过程中丝材从料盘圆周方向牵出时，不会与料盘侧面、安装台面产生剐蹭摩擦。承托轴靠近料盘的位置设置了带橙色衬圈的限位结构，可限制料盘在轴向上的窜动余量，避免送丝过程中料盘左右偏移导致丝材脱出导向路径，同时衬圈采用低摩擦材质，减少料盘转动时的端面摩擦阻力，保证小拉力下料盘也能顺畅转动，不会因为送丝拉力过大导致丝材被拉细甚至拉断。

　　支架的安装座采用可调节式的夹装结构，每个支撑单元底部都带有锁紧结构，可直接固定在桌面级3D打印机的铝型材框架上，不需要额外在设备机身打孔，适配市面上多数采用2020、3030铝型材框架的桌面FDM设备，安装位置可根据设备的进料口位置灵活调整，保证丝材从料盘牵出后到热端进料口的路径尽量保持直线，减少丝材弯折带来的送丝阻力。导向部位的出线端设置了带光滑内孔的导向头，丝材从导向头内孔穿过，可对丝材起到初步的捋直作用，同时避免丝材在牵出过程中与支架金属棱边接触刮擦，减少丝材表面的磨损掉屑，降低送丝齿轮卡滞的风险。

　　设计过程中重点考量了转动阻尼的匹配问题，承托轴与安装座的配合间隙经过反复调整，既不会因为间隙过小导致料盘转动卡滞，也不会因为间隙过大导致料盘转动惯性过大，在送丝轮停止送进时出现料盘过度转动、丝材松脱缠绕的问题。整套支架的安装边界充分适配桌面设备的有限安装空间，整体外伸尺寸控制在合理范围内，不会因为加装支架导致设备整体占用空间大幅增加，也不会与打印机的X轴、Z轴运动部件产生运动干涉，在打印大尺寸模型、运动平台全行程移动时，支架与运动部件的安全间隙足够，不会出现碰撞剐蹭的问题。

　　在实际使用场景中，这类支架不仅可以承托常规的PLA、ABS耗材盘，也可适配PETG、TPU等不同材质的耗材盘，针对柔性耗材易弯折的特性，平直的送丝路径可大幅降低柔性耗材送进时的弯折阻力，减少柔性耗材打印时的堵头概率。双支撑的结构设计相比单悬臂料架，承重能力更强，长时间使用不会出现承托轴弯曲变形的问题，即使放置满盘的耗材，也能保持料盘的转动顺畅度，不会因为轴变形导致料盘转动卡滞。支架的所有连接部位都采用紧固件锁紧，长期使用不会出现松动移位的问题，日常维护只需要定期擦拭承托轴表面的灰尘与丝材碎屑，即可保持转动顺畅，不需要额外加注润滑油，避免油污沾染丝材影响打印件的层间结合强度。

　　从安装适配性来看，支架的夹装座可在铝型材槽内滑动调整位置，用户可根据自己设备的进料口高度、位置，灵活调整两个支撑单元的间距与高度，适配不同宽度、不同中心孔直径的耗材盘，不需要额外制作转接件，安装过程只需要使用内六角扳手即可完成，不需要复杂的调试步骤，安装完成后即可直接投入使用。针对打印过程中可能出现的丝材跳丝问题，限位衬圈的外径大于常规耗材盘的中心孔直径，可完全挡住料盘的端面间隙，避免丝材在转动过程中卡入料盘与支撑座的缝隙中，进一步提升送丝过程的稳定性，减少打印过程中的人工干预频次，让长时间连续打印的可靠性得到明显提升。
