Arduino控制步进驱动磁环天线装置

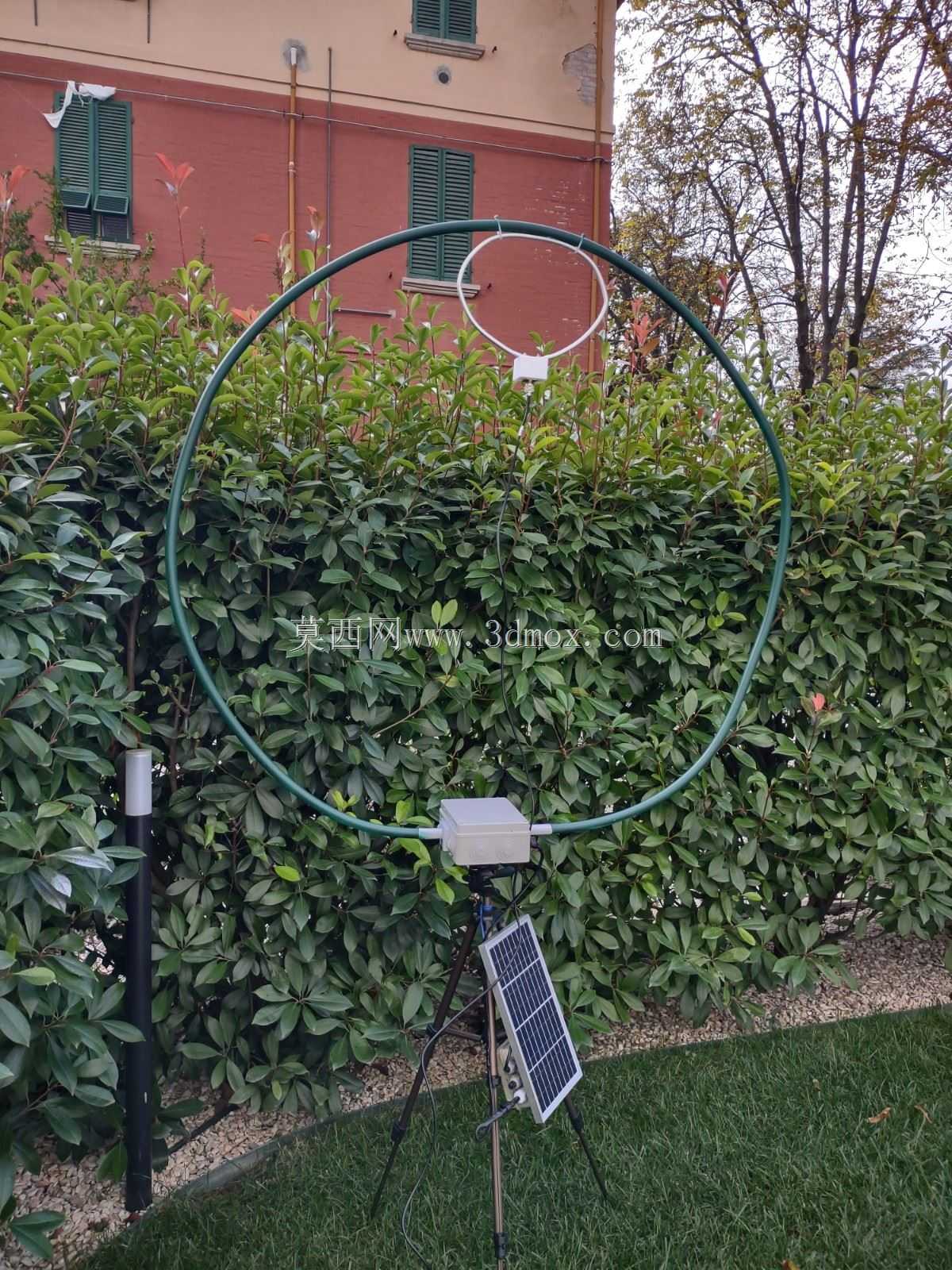

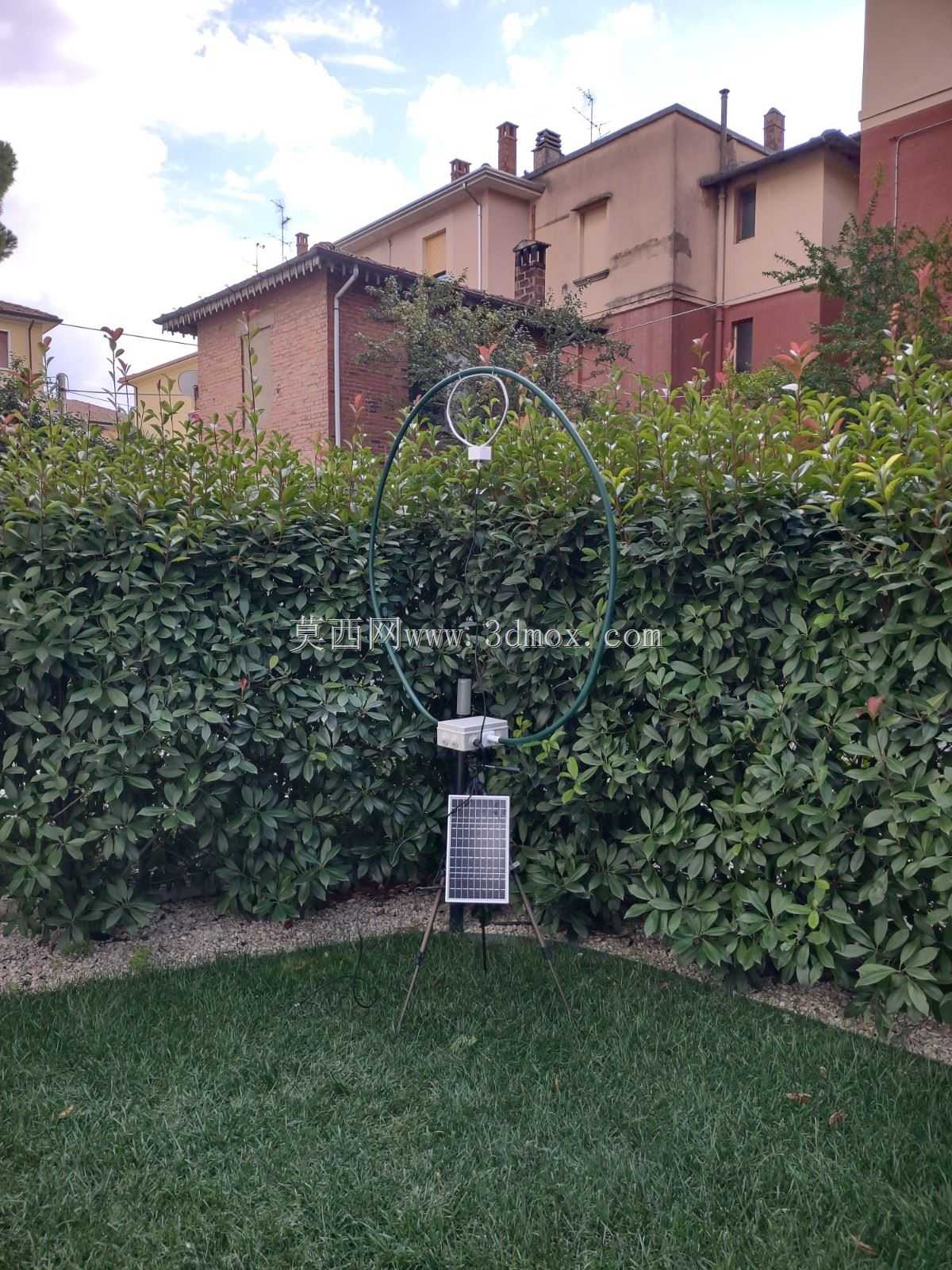

　　这套磁环天线装置的结构设计，核心围绕小功率射频场景的便携使用需求展开，日常可用于户外短波通联、室内信号接收测试、业余无线电实验等场景，区别于传统固定式大型磁环天线，整套结构集成在标准防水接线盒腔体内部，无需额外搭建外部支架，可直接放置在桌面、窗台或者户外临时架设点使用，搬运时无需拆解核心部件，适配非固定点位的快速部署需求。装置的核心功能是通过磁环耦合实现射频信号的收发，同时集成步进驱动结构实现磁环的调谐动作，替代传统手动旋转可变电容的调谐方式，配合ESP32控制单元可实现远程调谐、自动匹配驻波的功能，避免操作人员近距离接触天线带来的信号干扰或者射频辐射影响，在弱信号接收场景下，可通过控制单元微调磁环耦合角度，找到最佳信号接收点位，

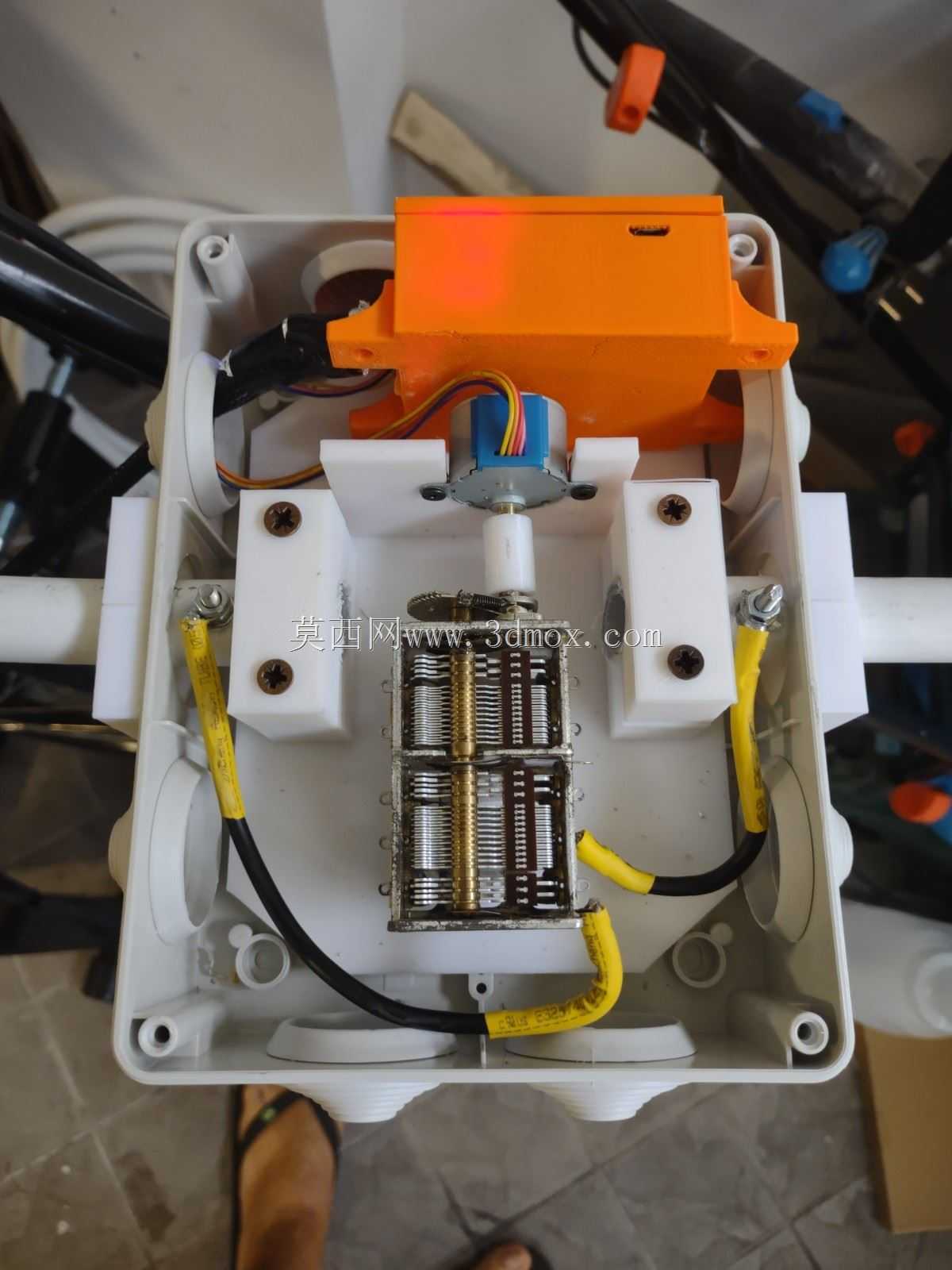

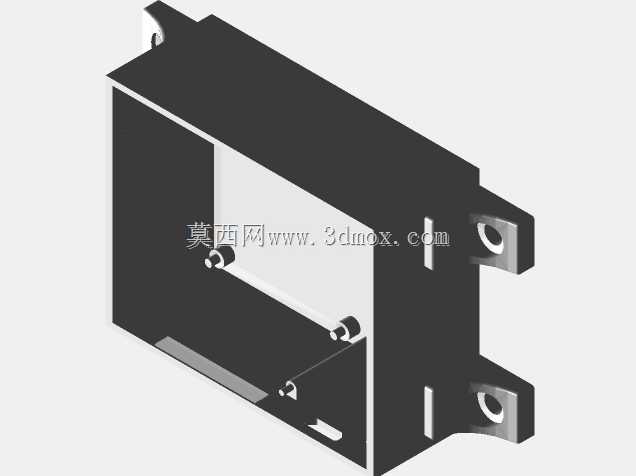

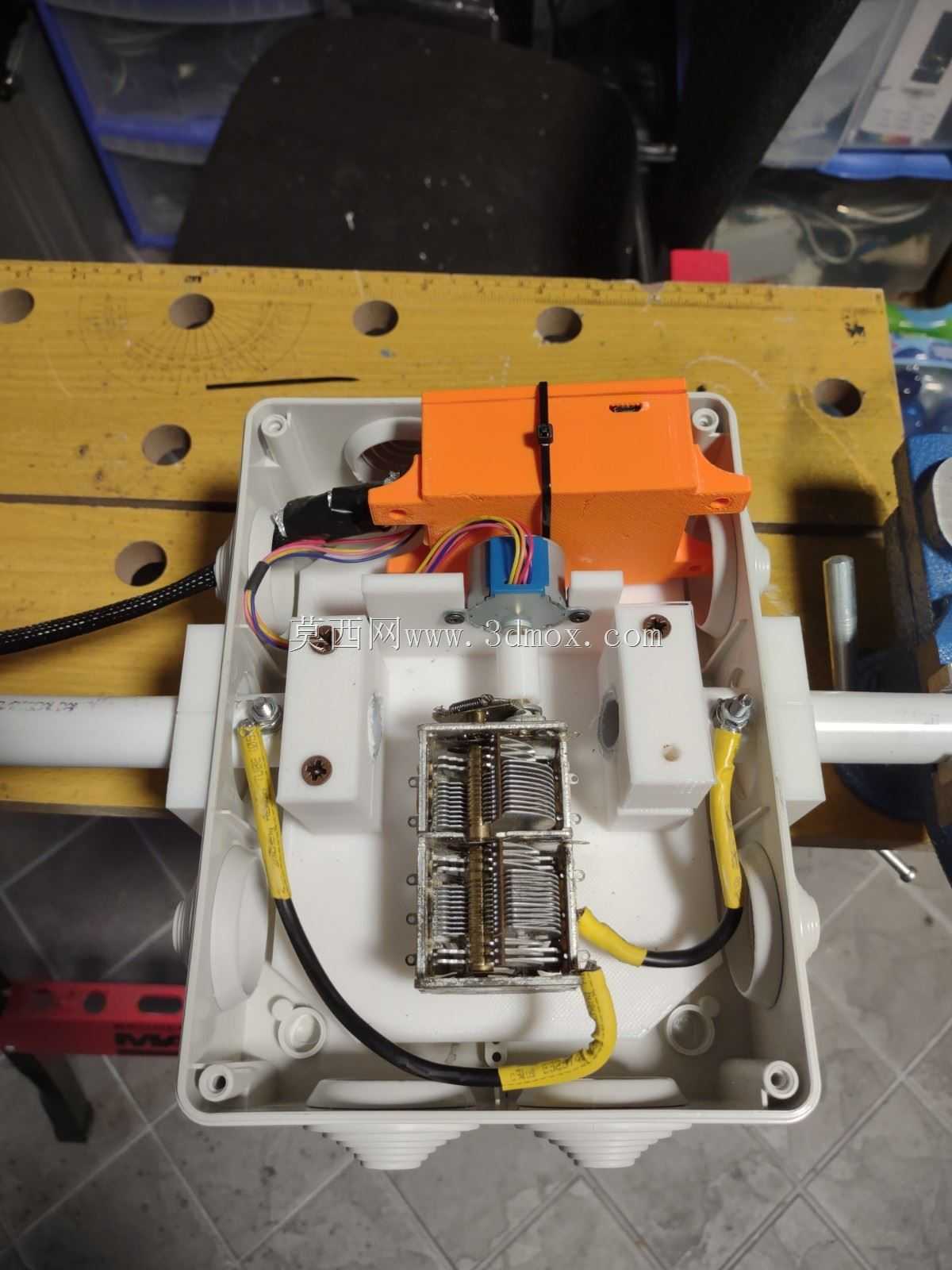

　　相比手动调谐的精度提升明显，不会出现手动操作带来的结构晃动导致信号偏移的问题。从结构设计思路来看，整套装置采用分层布局逻辑，腔体底部首先固定可变电容与磁环绕组组件，磁环绕组采用多股漆包线绕制在高频磁芯上，绕组两端通过带黄蜡管防护的导线连接到可变电容的接线端子，导线走线沿腔体内壁的预留卡槽布置，避免与步进电机的控制线产生信号串扰；可变电容的调节轴通过绝缘联轴器与步进电机的输出轴直连，联轴器采用3D打印的PLA绝缘材质，避免金属连接件带来的射频信号损耗，步进电机通过两个L型的白色绝缘安装支架固定在腔体中部的安装柱上，安装支架预留了长条形调节孔，可微调电机的安装高度，保证电机轴与可变电容轴的同轴度，减少转动过程中的卡滞问题；

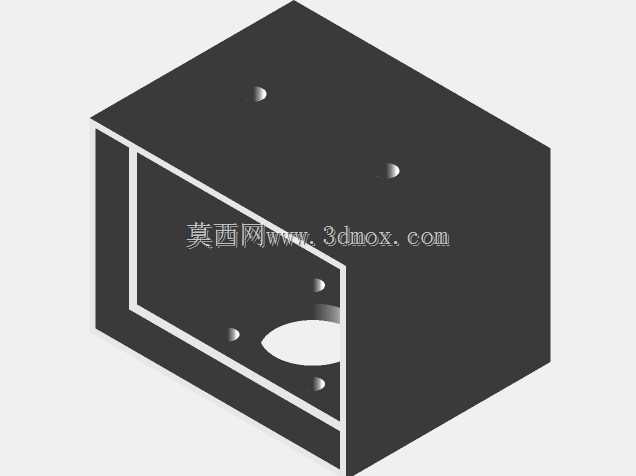

　　控制单元的橙色塑料外壳固定在腔体上部的安装位，外壳内部集成ESP32控制板、电机驱动模块与电源接口，外壳侧面预留了USB供电口与天线接线端口，无需打开腔体即可完成供电与馈线连接，方便户外使用时的快速操作。外形尺寸与安装边界方面，整套装置的外腔采用标准尺寸的ABS防水接线盒，整体长宽尺寸控制在180mm*140mm范围内，腔体内部的安装柱全部沿用接线盒自带的标准M3安装柱，无需额外打孔破坏腔体的防水结构，所有内部结构件的安装孔位都与原有安装柱位置匹配；磁环组件的安装高度控制在40mm以内，与底部腔体预留5mm的间隙，避免磁环与腔体底部直接接触带来的介电常数变化影响天线参数；步进电机的安装位置避开腔体的侧壁加强筋，

　　电机尾部与控制单元外壳之间预留10mm的散热间隙，长时间连续调谐工作时不会出现热量堆积的问题；腔体两侧的预留孔位用于安装馈线接头与电源接口，接头处采用橡胶密封圈做防水处理，可适应小雨天气下的户外临时使用需求。结构细节上，磁环绕组的固定采用两个白色的塑料压块，压块通过M3螺丝固定在腔体底部的安装柱上，压块与磁环接触的位置预留了弧形凹槽，刚好贴合磁环的外圆弧面，避免磁环在搬运过程中出现移位；连接绕组的导线全部套上黄色的绝缘套管，套管两端用扎带固定在腔体的固定柱上，避免导线晃动碰到可变电容的动片造成短路；可变电容的动片与定片之间预留了0.5mm的间隙，安装时通过塞尺校准间隙均匀度，保证转动过程中不会出现碰片的问题；步进电机的控制线采用屏蔽线，屏蔽层单端接在腔体的接地柱上，减少电机运转时的电磁干扰对射频信号的影响；3D打印的结构件全部做了壁厚加强处理，安装孔位置预埋了铜螺母，避免多次拆装后出现滑牙的问题，所有结构件的棱角都做了R2的圆角处理，装配时不会划伤导线的绝缘层。实际装配过程中，需要先将磁环组件与可变电容固定在腔体底部，接好绕组导线后再安装步进电机与联轴器，转动电机轴检查可变电容的转动是否顺畅，全程无卡滞后再安装上部的控制单元，最后盖上腔体上盖即可完成装配，整套结构的零件数量少，非标准件全部可通过3D打印制作，加工门槛低，适合业余无线电爱好者自行制作装配，调谐精度与使用便利性都优于传统手动调谐的磁环天线结构。
