线圈专用起重吊具结构设计

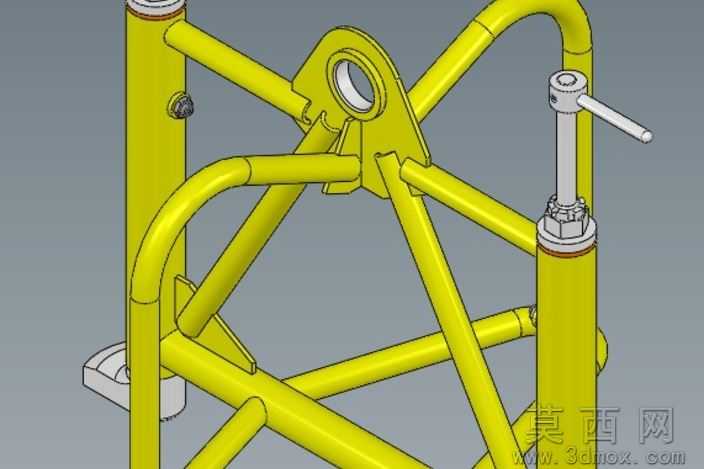

本模型为线圈吊运作业专用的起重吊具，整体采用三维参数化建模完成，建模过程中对各部件的装配公差、运动干涉做了完整校验，确保结构逻辑符合实际生产使用需求。模型主体框架采用圆管弯折焊接成型的笼式结构，框架整体做对称式布局设计，能够在吊运线圈类环形工件时，从线圈内圈完成撑紧固定，避免吊运过程中工件滑脱、磕碰损伤。模型的顶部设置一体式吊耳结构，吊耳处做加厚三角筋补强处理，吊耳中心预留标准吊装孔，可直接与起重机吊钩、卸扣完成连接，受力路径沿框架管材均匀传导，避免局部应力集中引发结构变形。吊具侧部设置手动锁紧调节机构，该机构采用螺杆传动结构，搭配T型手柄实现手动操作，无需额外动力源即可完成撑紧行程的调节，锁紧位置设置防松螺母结构，能够在吊运过程中保持锁紧状态稳定，不会因晃动出现松脱问题。模型底部设置支撑脚垫，脚垫采用耐磨防滑材质设计，与线圈内壁接触时可增大摩擦力，同时避免硬接触刮伤线圈工件表面。渲染阶段对主体框架赋予醒目的工业黄涂装材质，还原车间起重设备的标准安全色，锁紧螺杆、手柄等活动部件赋予金属镀铬材质，焊接位置做焊缝细节还原，脚垫部分赋予哑光防滑橡胶材质，各部件材质区分清晰，能够直观展现不同结构的功能属性。设计过程中充分考虑吊具的操作便捷性，整体框架采用轻量化设计，在保证结构强度的前提下尽可能降低自重，手动调节机构的操作位置设置在人员站立即可触及的高度，无需攀爬即可完成锁紧、松脱操作，适配车间内不同规格线圈类工件的短距离转运、吊装上线作业需求，结构无冗余设计，维护便捷，具备较高的实际生产应用参考价值。
