框架式升降作业防护工装结构设计

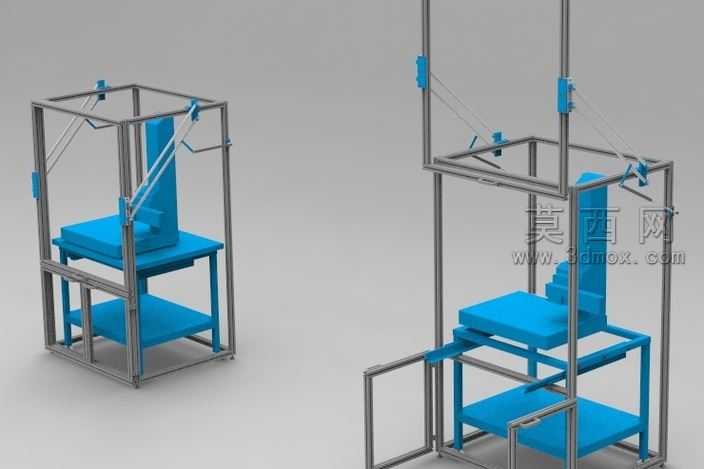

本模型为框架式升降作业防护工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计的装配逻辑，对每一处杆件连接、部件配合关系做了精准还原。模型主体分为金属框架与功能作业平台两大部分，框架部分采用标准工业方管型材搭建，通过布尔运算完成型材的裁切、对接与装配约束，还原了型材框架的直角拼接、斜向加固支撑的结构细节，每一处连接节点都做了贴合实际加工工艺的处理，没有出现结构干涉、穿模的问题。功能作业平台部分采用醒目的蓝色哑光材质做区分，建模时对平台的分层结构做了细致刻画，包含下层置物平台、中部作业承载台、上部立式安装基座三个层级，平台边缘做了符合安全规范的挡边结构设计，避免作业过程中物件滑落。升降导向部分还原了竖直导轨、滑动连接座、斜向拉索的组合结构，滑动座与竖直导轨之间做了滑动配合的约束设置，斜向拉索采用柔性件建模逻辑还原张紧状态，清晰展示了升降过程中的受力传递路径。渲染阶段采用工业产品常用的影棚布光方案，主光源从侧上方45度角投射，搭配辅助补光消除结构暗部的死黑区域，金属框架部分赋予磨砂碳钢材质，还原金属表面细微的颗粒质感与低反光特性，蓝色平台部分赋予硬质工程塑料材质，调整材质粗糙度与反射参数，呈现出工业工装扎实厚重的视觉质感。设计思路上围绕作业防护与升降调节的核心需求展开，框架整体采用立方体笼式结构，为内部作业区域提供全方位的结构防护，避免作业过程中外部碰撞干扰，同时框架的杆件布局预留了充足的操作空间，不会对人员操作、物料进出造成阻碍；升降机构采用导轨加斜拉索的组合形式，既保证了升降过程的直线度，又通过斜拉索分担升降负载，提升结构整体的稳定性与承重能力；分层式平台设计兼顾了作业操作与物料暂存的功能需求，下部置物平台可放置作业所需的工具、配件，中部作业平台作为核心操作区域，上部立式基座用于安装作业所需的执行部件，整体结构紧凑合理，符合工业现场工装的实用化设计要求，建模过程中对所有非标准件都做了参数化特征保留，可根据实际作业需求调整框架尺寸、平台高度、升降行程等参数，具备较强的适配修改空间。
