多滑轮组结构起重机吊钩三维设计

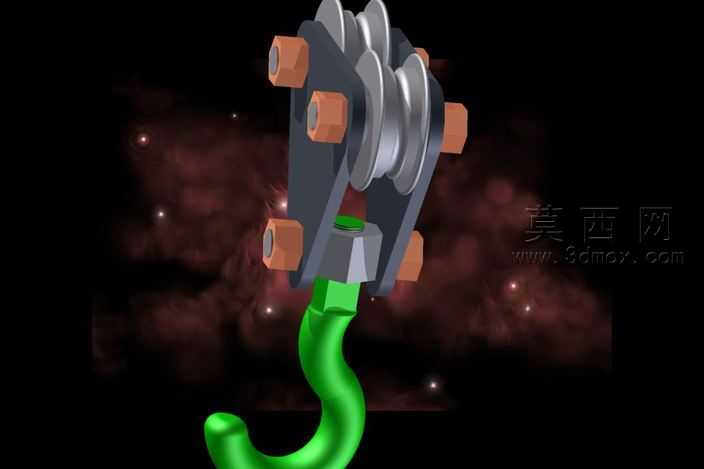

本作品为起重机吊钩的三维设计模型，建模过程中严格遵循起重机械的实际结构逻辑，先从核心受力部件吊钩本体开始构建，采用扫掠、放样等建模命令还原吊钩的弧形钩身与直柄连接段，精准控制钩身的曲率半径与截面尺寸，保证结构符合起重作业的受力要求，避免应力集中问题。上部的滑轮组部分，依次构建滑轮片、滑轮轴、两侧夹板、紧固螺母等零部件，每一个滑轮片的绳槽弧度、轴孔配合公差都按照实际起重滑轮的参数进行设定，两侧夹板的开孔位置、厚度参数都经过反复核对，确保各部件装配时不存在干涉问题。材质渲染阶段，针对不同部件的实际材质属性进行参数调整：吊钩本体采用亮绿色金属漆材质，模拟实际生产中吊钩的警示涂装效果，同时添加金属粗糙度与反光参数，还原锻钢吊钩的金属质感；滑轮片采用抛光金属材质，还原钢制滑轮的光滑表面与金属反光特性；两侧的紧固螺母采用棕褐色防锈涂层材质，模拟六角厚螺母的表面处理效果；两侧连接夹板采用深灰黑色哑光金属材质，还原结构钢板的哑光质感。场景渲染选用深色星空背景，通过三点布光法突出模型的结构层次，主光源从侧上方打亮模型整体轮廓，补光弱化部件阴影，轮廓光勾勒吊钩与滑轮组的边缘线条，让各部件的结构细节清晰呈现。设计思路上，还原了实际起重机吊钩的滑轮组省力结构，通过多片滑轮的排布实现钢丝绳的多倍率受力，降低起重作业时的单绳拉力，同时夹板与螺母的紧固结构保证滑轮组转动的稳定性，吊钩与滑轮架的连接段采用方榫配合结构，避免吊钩作业时发生转动脱落，整体结构完全贴合起重吊装作业的实际使用需求，可用于起重机械结构教学、吊装方案演示等场景。
