叉车F-N-R档位操纵控制杆结构设计

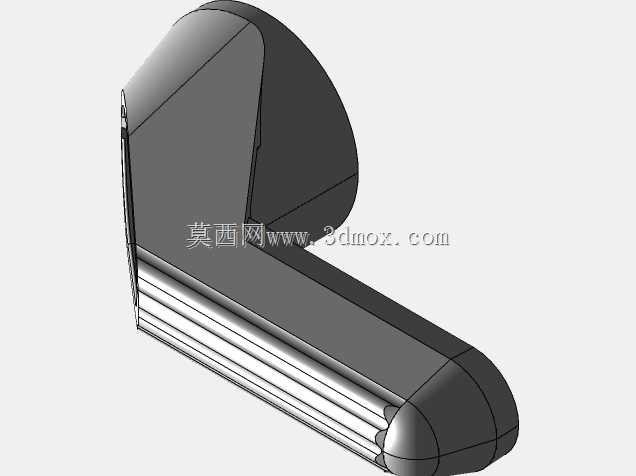

　　在厂内仓储物流的叉车作业场景中，操纵控制杆是驾驶员与车辆行走系统交互的核心操作部件，F-N-R三档控制杆直接对应叉车的前进、空挡、后退三个行走状态，其操作手感、结构可靠性直接影响作业效率与操作安全性，尤其是在高频次的货物转运、堆垛作业中，驾驶员每完成一次货位调整、转向挪车，都需要频繁切换档位，控制杆的人机工程设计、结构强度就成了影响作业疲劳度与故障率的关键因素。这款控制杆的整体结构分为握持主体、档位定位芯轴、端盖三个部分，握持段采用带纵向防滑棱的柱形结构，棱边做了R0.8的圆角过渡，既避免了光滑手柄在驾驶员佩戴劳保手套操作时出现打滑，也不会因为棱角过于尖锐硌手，适配长时间连续作业的握持需求。

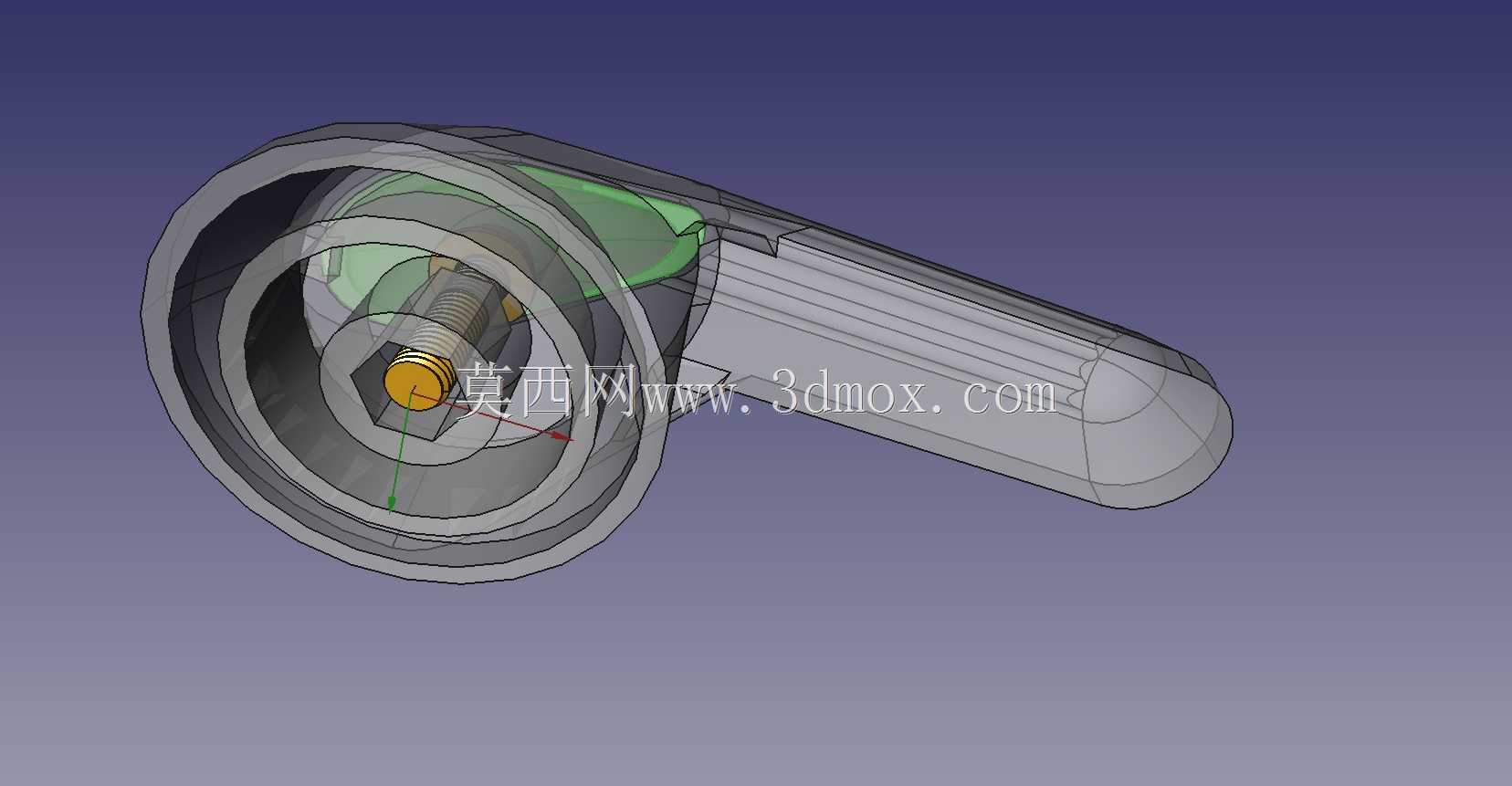

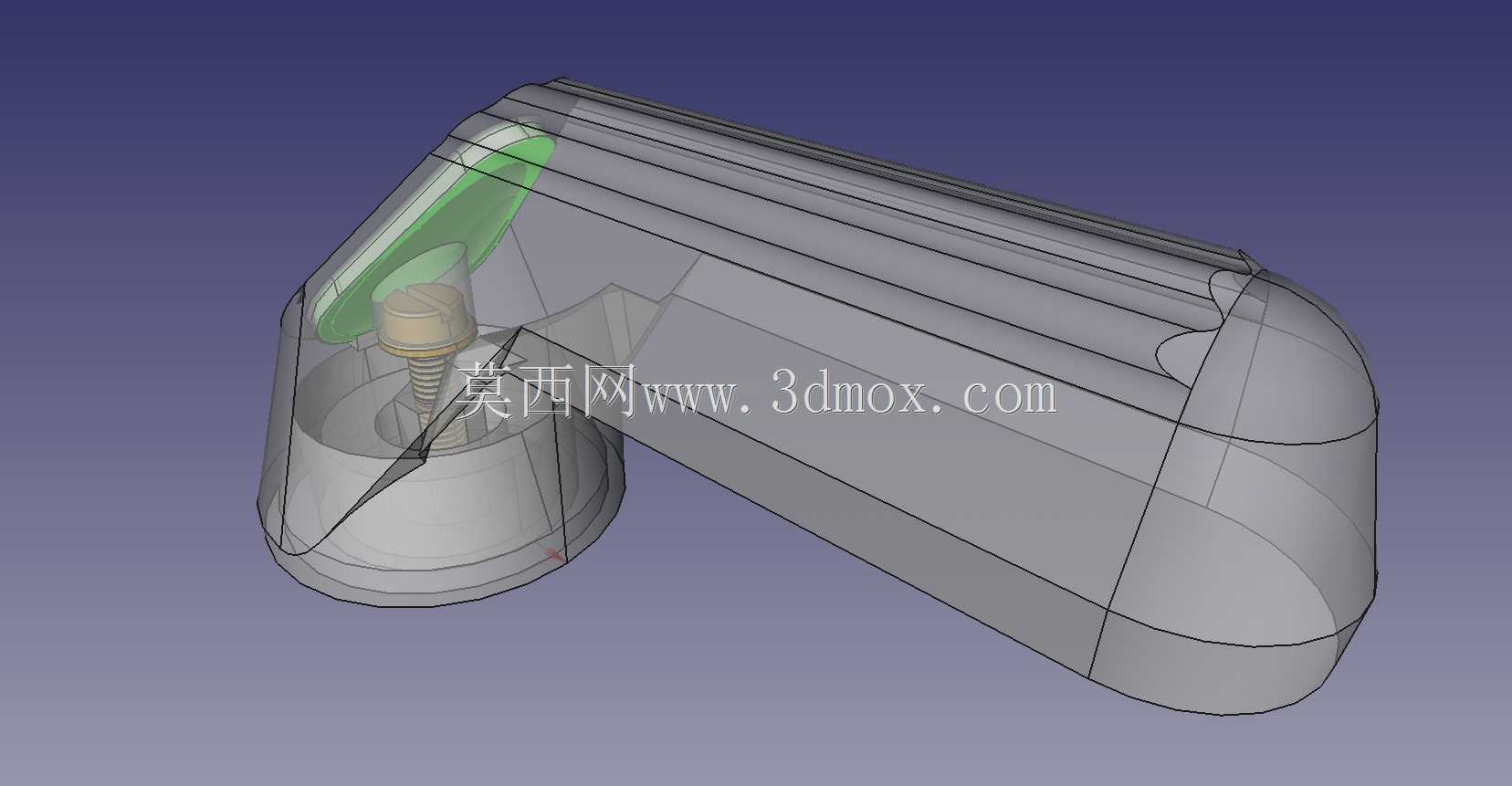

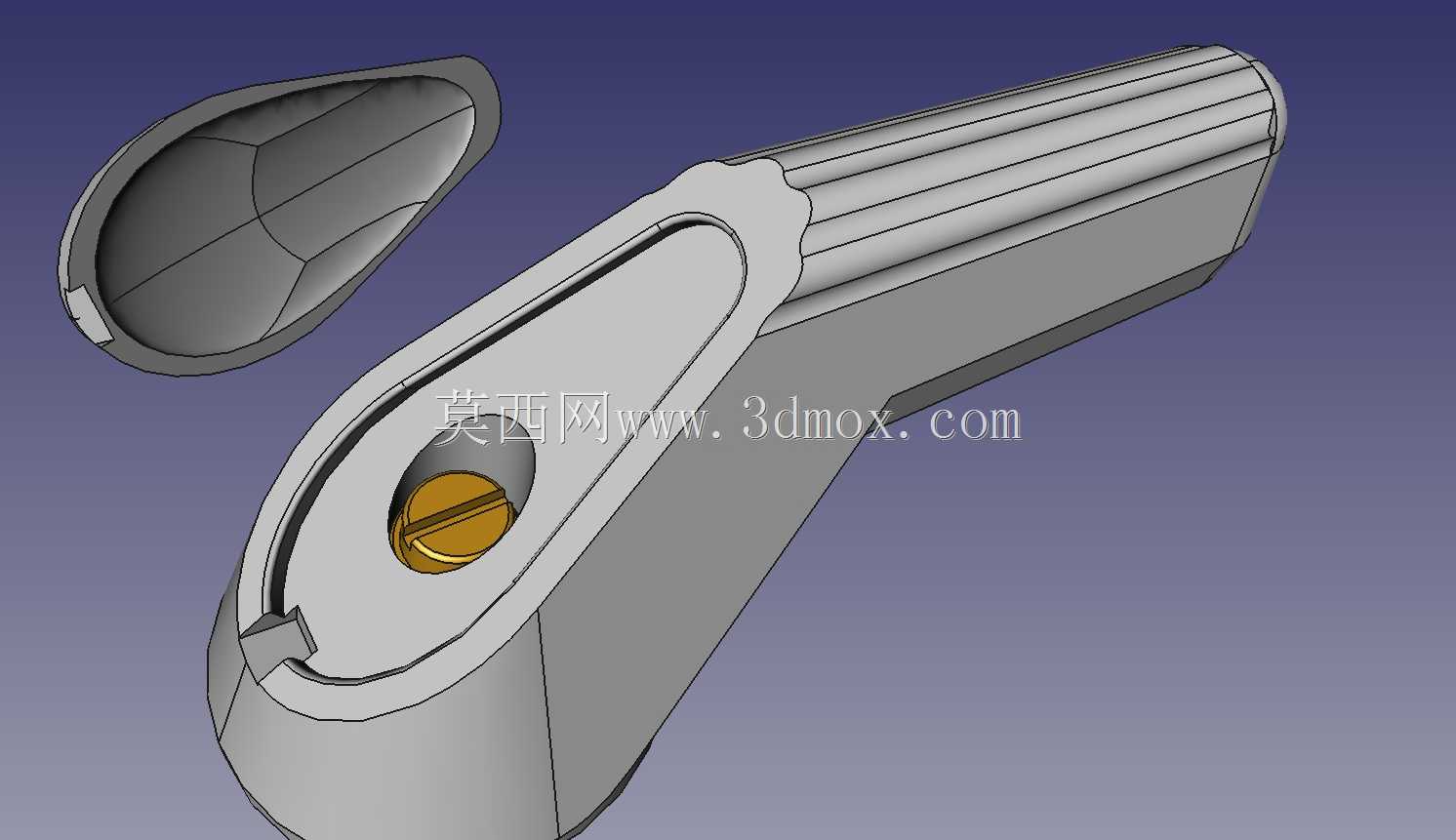

　　手柄的整体安装边界适配叉车操纵台的标准安装位，安装端的轴孔直径匹配常规档位阀的操纵轴尺寸，芯轴位置的一字槽结构用于和操纵轴的定位销配合，安装时无需额外加工转接件，可直接套入操纵轴后通过端面紧固件完成固定，安装后手柄的握持角度与驾驶员坐姿下的手臂自然伸展角度匹配，手腕无需刻意弯折即可完成档位切换操作，减少长期作业的腕部劳损。设计时针对操纵杆最常见的断裂故障点做了结构优化，握持段与安装基座的过渡位置做了渐变加厚处理，避免直角过渡带来的应力集中，日常操作中即使出现驾驶员侧身探身操作时的侧向掰动受力，也不会在过渡位置出现断裂。端盖部分采用卡扣式结构与手柄主体配合，内部预留了档位标识的粘贴位，日常使用中可以清晰标注前进、空挡、后退的档位位置，

　　避免误操作，卡扣结构也方便后期维护时拆开检查内部定位结构，无需整体更换手柄。考虑到叉车作业环境中存在粉尘、轻微油污的情况，手柄主体的外表面做了哑光磨砂处理，不易沾附油污，即使手上沾有少量液压油，握持时也不会打滑。从实际使用场景来看，这类控制杆除了原厂配套使用外，在设备应急维修场景中也具备实用价值，当原厂操纵杆出现断裂、损坏而备件未到位时，可以通过增材制造的方式加工临时替换件，维持设备的正常运转，避免因为小部件故障导致整条仓储作业线停滞。设计时针对常用工程塑料的成型收缩率做了尺寸补偿，确保打印或注塑成型后的零件尺寸符合安装公差要求，不会出现安装孔位错位、轴套配合过松或过紧的问题。档位切换的定位手感来自于芯轴与基座的配合间隙设计，

　　间隙控制在0.1mm以内，既保证转动时没有卡滞，也不会出现松旷的虚位，切换档位时的阻尼感清晰，驾驶员无需低头看档位，仅凭手感就能确认档位是否切换到位，在狭窄货位作业时可以全程关注货叉与货物的位置，提升作业的安全性。手柄的整体外形没有多余的突出结构，避免在操作过程中勾挂驾驶员的工作服袖口，端盖的曲面造型与手柄主体的轮廓顺滑衔接，日常清洁时可以直接用抹布擦拭，没有容易积灰的卫生死角。从结构受力角度分析，操纵杆在日常使用中承受的主要是周向的转动力与少量的轴向按压力，设计时将壁厚控制在合理范围，在保证结构强度的前提下尽可能降低零件重量，长期操作不会因为手柄过重增加手臂负担。安装基座的定位凸台结构可以卡在操纵台的面板限位槽内，避免手柄在转动过程中出现跟转，保证档位切换的行程准确，不会出现档位切换不到位导致的行走系统打齿问题。
