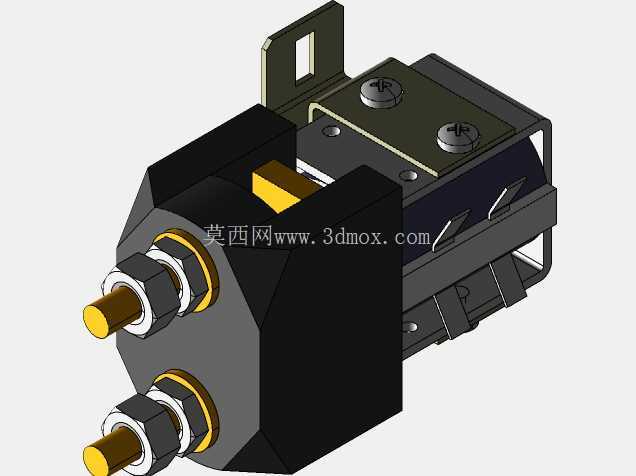

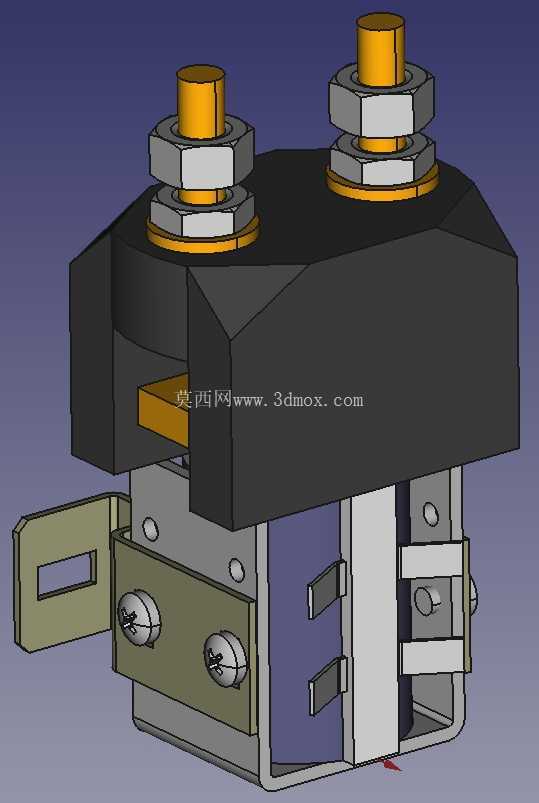

奥尔布赖特SU280电磁接触器结构建模

　　在低压直流电控系统的选型与结构适配环节，这类大电流电磁接触器的安装边界往往是结构工程师最先需要核对的参数，尤其是在电动工业车辆、储能变流柜、直流充电桩这类需要频繁通断大电流回路的场景里，接触器的外形尺寸、接线柱位置、安装固定点的坐标，直接决定了电控仓的布局走线是否合理，会不会出现接线端子与周边结构件干涉、安装后维护空间不足的问题。很多进口品牌的低压电器不会公开完整的三维外形数模，结构工程师在做整机布局时，往往只能依靠样本上的二维尺寸标注手动建模，稍不注意就会在接线柱的螺母避让空间、安装支架的折弯高度上出现尺寸偏差，等到实物试装时才发现接线端子碰壳、固定螺栓无法穿装的问题，耽误整机组装进度。

　　这个建模工作完全围绕外部装配需求展开，没有复刻内部的线圈、触点、弹簧等动作部件，毕竟对于整机结构设计来说，内部结构不会影响外部装配关系，过度还原内部细节反而会增加数模的文件体积，在做整机装配干涉检查时拖慢软件运行效率。建模时优先锁定的是顶部两个主接线柱的中心距、接线柱的伸出高度、配套锁紧螺母的对边尺寸，这部分是接主功率线缆的核心位置，必须保证接线铜排或者线缆端子安装后，螺母的拧紧空间足够，不会和接触器顶部的壳体产生干涉，两个接线柱的同轴度、端面平面度也按照实物的装配公差做了还原，避免后续生成工程图时出现尺寸标注错误。

　　接触器主体的上壳体是带切角的多边形结构，建模时没有做过度的曲面美化，完全按照实物测量的棱边位置、切角角度做实体拉伸，保证壳体的最大外轮廓尺寸准确，因为在电控仓布局时，壳体的外轮廓决定了周边元件的最小安全距离，尤其是大电流器件之间需要预留足够的电气间隙，外轮廓尺寸不准会直接导致安规距离不符合要求。侧面的安装支架是带长圆孔的折弯件，建模时准确还原了长圆孔的长度、宽度、孔中心到安装面的高度，以及支架折弯边的厚度，这个安装支架是接触器整器固定的核心受力点，长圆孔的设计是为了吸收安装面的加工公差，建模时保留了长圆孔的间隙余量，方便工程师在做安装板设计时匹配对应的固定螺栓规格。

　　侧面的辅助接线端子位置也做了准确还原，这部分是接控制回路信号线的位置，需要预留对应的线束插接空间，建模时按照测量的端子排高度、相邻端子的间距做了凸台结构，保证后续布线时线束插件不会和周边结构磕碰。底部的壳体分模线、表面的螺丝固定孔位置也按照实物做了定位，这些细节虽然不影响主回路安装，但在做整机数模的可视化评审时，能够更真实地反映器件的实际外观，方便工艺、装配人员提前识别装配风险。

　　从实际应用场景来看，这类直流接触器主要用在直流主回路的通断控制中，相比交流接触器，它的灭弧结构更适配直流电路的拉弧特性，大电流工况下的接触可靠性更高，所以在电动叉车、观光车、储能系统的直流主回路上应用非常广泛。结构工程师在做这类器件的建模时，核心需求从来不是还原内部的电磁动作结构，而是拿到一个可以直接用于装配布局的准确外形数模，能够直接导入到整机装配体中做干涉检查、安装孔位匹配、线束走向规划，不需要再对着二维样本反复核对尺寸。这个建模完全围绕这个核心需求展开，所有尺寸都来自实物测量，没有做主观的结构简化或者美化，保证每一个和装配相关的尺寸都和实物一致，不管是用在新设备的电控仓布局设计，还是做旧设备的备件替换测绘，都能够直接使用，不会出现尺寸不匹配的问题。在建模过程中，特意对安装面的平面度做了约束，保证接触器安装到安装板后不会出现倾斜，避免长期使用后因为受力不均导致接线柱受力变形；同时对接线柱的螺纹伸出长度做了准确还原，方便工程师匹配对应的线缆端子厚度和螺母锁紧行程，不会出现螺纹啮合长度不足导致的连接松动问题。
