柯蒂斯840型电机状态显示仪表结构

　　这款圆形车载显示仪表主要配套柯蒂斯系列电机控制器使用，常见于电动工业车辆、低速电动作业设备的驾驶操控区域，承担控制器运行参数输出、故障代码可视化提示的核心作用，是操作人员掌握电驱系统运行状态的直接交互窗口。日常作业场景中，操作人员无需连接专用调试设备，仅通过观察仪表的显示内容与指示灯状态，就能快速判断电机控制器的工作模式、剩余电量区间、故障触发类型，大幅降低现场排查故障的时间成本，尤其适合仓储叉车、场内转运电动车这类需要高频启停、连续作业的设备使用场景。

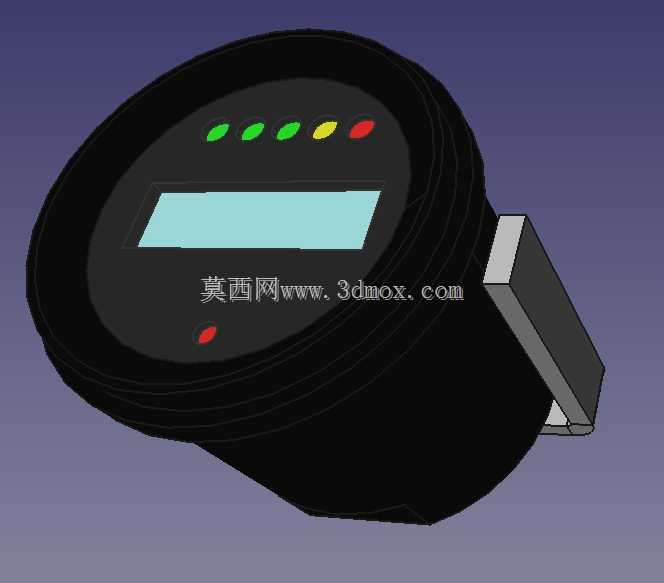

　　从结构设计来看，整体采用圆形嵌入式安装构型，主体外壳做了阶梯式止口设计，安装时可以直接嵌入操控台的预开圆孔内，后侧的止口台阶能够贴合安装面板背面，配合侧边的固定卡扣结构即可完成快速装配，不需要额外设计复杂的安装支架，适配多数工业车辆操控台的预留安装位尺寸。仪表正面的显示区域做了分区布局，上方横向排布五颗状态指示灯，从左至右依次对应不同的电量区间与故障等级，前三颗绿色指示灯对应正常电量区间，黄色指示灯对应低电量预警，红色指示灯对应故障或电量耗尽状态，下方的长条形液晶显示屏用于输出具体的参数数值与故障代码，屏幕下方单独设置一颗红色状态提示灯，用于关键故障的强提醒，避免操作人员遗漏重要告警信息。

　　建模过程中完全参照实物样品的测绘尺寸完成，外壳的曲面弧度、指示灯的排布间距、显示屏的安装槽位、后侧接线插头的突出尺寸都严格匹配实物的安装边界，后侧的矩形接插件位置做了精准定位，预留的接线空间能够满足常规线束的弯折半径要求，不会出现装配时线束与周边结构干涉的问题。外壳的壁厚按照车载电子设备的常规设计标准设置，既能够满足日常作业中的抗震动、抗冲击要求，也不会因为壁厚过大造成安装空间的浪费。正面的面板区域做了轻微的内凹设计，显示屏与指示灯都内嵌在面板平面下方，能够避免日常操作中尖锐物体刮花显示区域，同时减少外部光线直射造成的显示反光问题，提升不同光照环境下的显示可读性。

　　从实际使用的适配性来看，这款仪表的安装尺寸属于工业车载仪表的通用规格，除了配套原厂柯蒂斯控制器使用外，也可以通过信号适配改造用于其他品牌的电驱控制系统，建模时保留了所有结构的装配间隙，外壳的拼接止口、指示灯的安装孔位、显示屏的固定槽都按照实际装配公差设置，不管是用于3D打印制作功能样件，还是用于设备改装的安装位校核，都能够直接提供准确的结构参考。仪表后侧的接插件采用侧出式设计，相比直出式接插件能够减少安装深度方向的空间占用，对于操控台后方安装空间局促的车型来说，这种结构设计能够大幅降低布线难度，线束可以沿着操控台侧壁走向排布，不会因为接插件突出过长顶住后方的结构件。

　　在细节结构处理上，指示灯的灯帽位置做了微凸的柔光结构，既能够保证灯光的扩散角度，让操作人员在不同视角都能清晰识别灯态，也不会因为灯帽突出过高容易被磕碰损坏。外壳的边缘全部做了圆角过渡处理，没有尖锐的棱角，安装过程中不会划伤操作人员的手部，也避免了车辆运行震动中棱角位置应力集中造成的外壳开裂问题。整体结构没有多余的复杂曲面，所有分型面都按照注塑生产的工艺要求设置，拔模角度符合常规注塑件的生产规范，如果需要开模量产，这套模型结构可以直接作为结构设计的基础参考，不需要再做大规模的工艺调整。
