双工位弧形管类支撑固定座结构

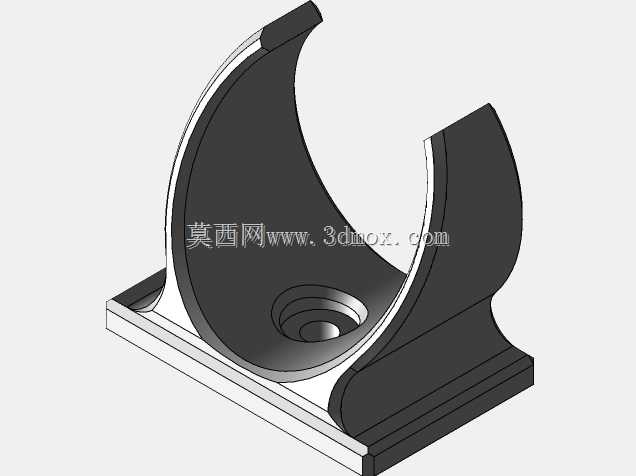

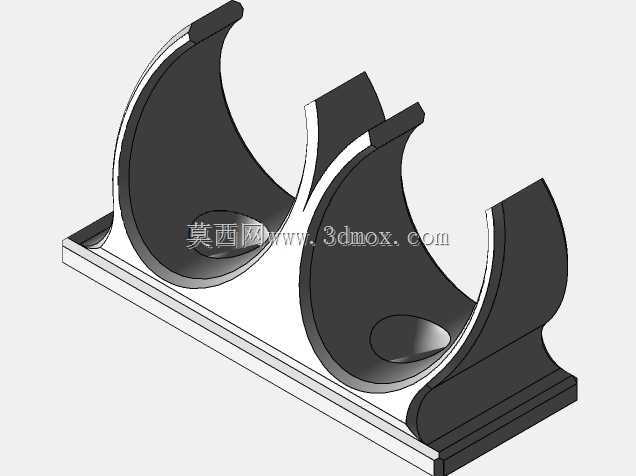

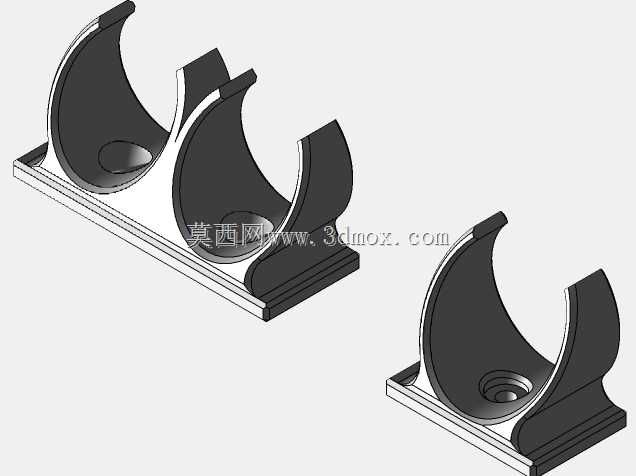

　　这款双弧形支撑结构，主要面向小直径硬管、软管类部件的并排固定场景，在清洁设备、小型流体管路布设、桌面管线排布场景中都能见到同类结构的应用。从结构形态来看，底座采用平直矩形安装板设计，安装面预留沉头安装孔位，安装时可通过螺栓直接固定在设备基板、墙面或机架平面上，安装边界清晰，底座厚度均匀，既保证支撑刚性，又不会过度占用安装空间。两个并排的弧形抱合面采用半开放C型结构，弧面曲率与被支撑管件外径完全匹配，弧面边缘做了小尺寸倒角处理，避免管件装入时刮伤外壁，尤其是针对塑胶软管、薄壁金属管这类易刮损的管件，倒角结构能有效降低装配时的表面损伤风险。两个弧形支撑位之间设置了分隔立筋，立筋高度略低于弧面顶端，既可以将两根管件完全分隔开，

　　避免管路工作时产生晃动摩擦，又能增强整个支撑座的横向抗扭强度，避免单侧受力时支撑臂产生形变。从设计思路上看，这款支撑座没有采用传统的全包围抱箍结构，而是采用半开放卡扣式设计，装配时不需要拆分紧固件，直接将管件沿弧面开口方向压入即可完成初步固定，后续如果需要增加防脱能力，还可以在弧面顶端预留的绑带槽位加装扎带，进一步提升固定可靠性。弧面的内径尺寸根据常用的vaporetto系列设备配套管路外径设计，弧面与管件的接触面积占管件外圆周的二分之一以上，压强分布均匀，长期使用不会出现管件局部受压变形的问题。底座的安装孔位采用对称布局，两个安装孔分别位于底座长度方向的两端，孔位间距经过匹配计算，安装后受力点均匀分布在两个支撑位的外侧，

　　不会出现单侧受力导致的底座翘曲问题。在实际设备应用中，这类支撑座常用来固定蒸汽清洁设备的蒸汽输出管路，设备工作时管路会随操作人员动作产生小幅拉扯、晃动，支撑座的半开放结构既能限制管路的径向位移，又能允许管路在一定角度范围内小幅摆动，避免管路根部反复弯折产生疲劳破损。支撑臂的厚度从根部到顶端做了渐变减薄处理，根部与底座连接处做了大圆角过渡，有效降低应力集中系数，在承受管路侧向拉扯力时，应力会均匀分散在过渡圆角区域，不会出现根部断裂的问题。整个结构没有复杂的倒扣、薄壁特征，不管是采用注塑加工还是3D打印制作，都能顺利脱模或成型，成型后不需要做过多的后处理，安装面平整度容易保证。弧面的内壁没有做额外的防滑纹路设计，

　　避免纹路长期挤压在管件表面留下压痕，对于需要经常调整管路位置的使用场景，光滑的弧面也能允许管路沿轴向小幅度调整位置，调整到位后再通过扎带锁紧即可。两个支撑位的中心距经过优化，既保证两根管路之间留有足够的间隙，避免管路工作时相互接触产生磨损，又不会让整体支撑座的宽度过大，占用过多的设备安装空间。底座的底面设计为完全平面，安装时可以和安装基面完全贴合，不会出现虚位，紧固螺栓后底座不会产生内应力，长期使用不会出现形变开裂的问题。在管线布设场景中，这类双位支撑座相比两个独立的单管夹，安装效率更高，只需要紧固两个螺栓就能完成两根管路的固定，孔位定位也更简单，不会出现两个独立管夹安装后间距偏差导致的管路别劲问题。支撑臂的开口宽度略小于被支撑管件的外径，依靠材料本身的轻微弹性就能实现管件的预固定，装配时不需要额外扶持管件就能完成后续的扎带锁紧作业，大幅提升装配效率。针对不同的使用环境，这款结构可以选用不同的材料制作，在常规室内设备场景下采用普通工程塑料即可满足强度要求，在有高温蒸汽接触的场景下，可以更换为耐高温的工程塑料材质，结构本身不需要做修改就能适配不同材料的成型工艺。
