摩托古兹勒芒三型进气歧管短接结构

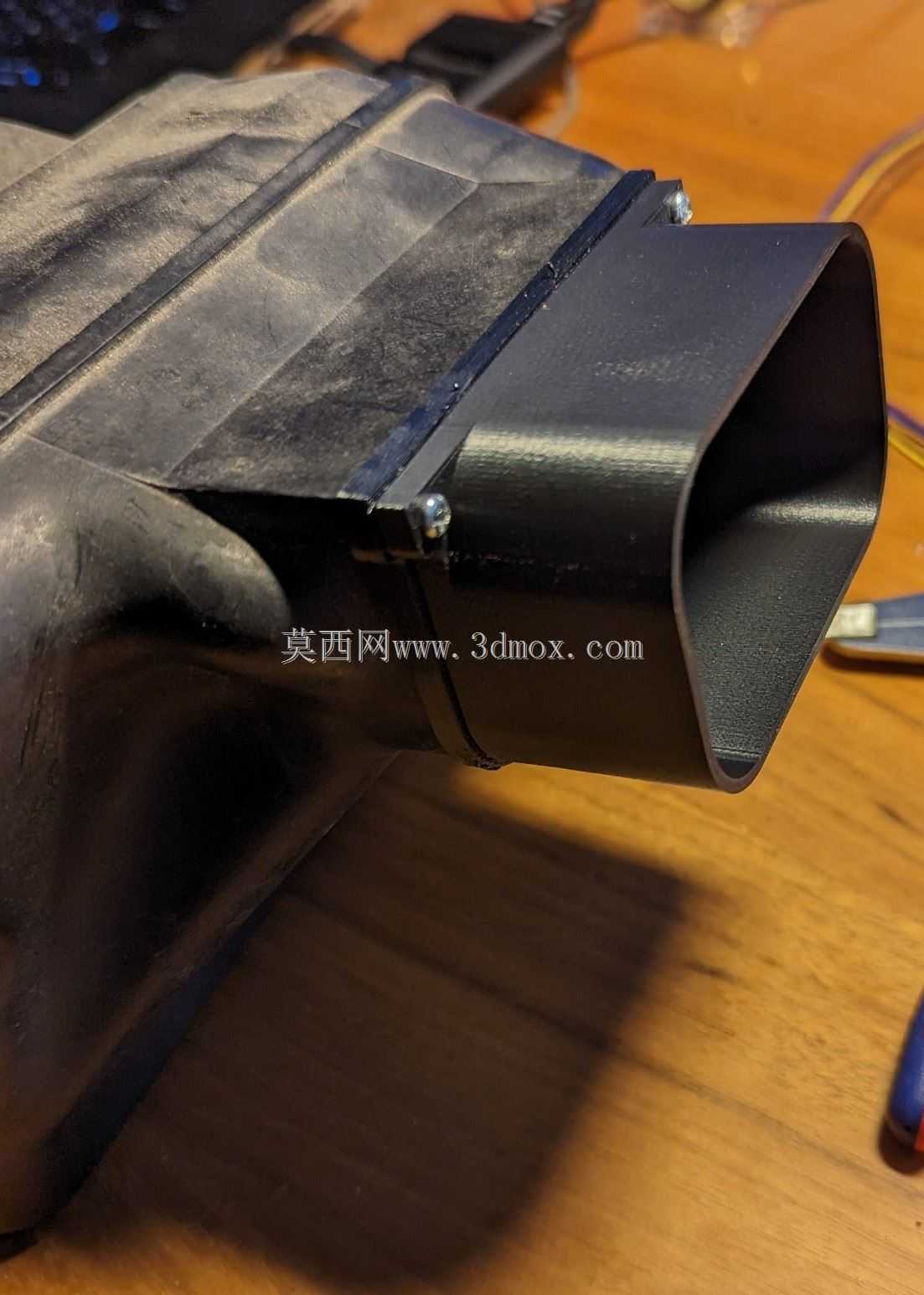

　　做摩托古兹Le Mans III的进气系统改装时，很多玩家会遇到原厂进气道过长、高转进气响应滞后的问题，这款短接进气歧管就是针对这个场景开发的替换部件，直接对接原厂化油器安装位与空滤侧接口，不需要额外改动周边固定点就能完成装配。从实际装车的工况来看，这款短接结构首先压缩了进气道的总长度，减少了进气脉冲在管路内的传递损耗，尤其是在发动机转速拉到五千转以上的区间，节气门开合后的进气填充效率比原厂长管路有明显提升，能让油门响应更跟手，不会出现原厂那种给油后迟滞半秒的虚位。设计的时候首先要卡准两个安装端面的边界尺寸，靠发动机侧的接口要完全匹配化油器的进气口轮廓，法兰边的固定孔位要和原厂安装螺柱完全对正，不能出现错位导致的密封不严，

　　空滤侧的接口要适配改装高流量空滤的接口尺寸，同时要给空滤外壳留出足够的安装间隙，避免和车架、油箱底部的凸起结构产生干涉。管路的截面没有用正圆形设计，而是采用了扁方过渡的截面形态，这是因为Le Mans III的车架立管和油箱之间的预留空间非常局促，正圆管路在大角度转向时会蹭到车架焊缝，扁形截面刚好能利用车架与油箱之间的扁平间隙，把管路的通过性做到最优，同时截面的等效流通面积并没有缩小，反而因为过渡段的顺滑设计，减少了直角弯折带来的进气紊流。管壁的厚度控制在1.5毫米，既保证了安装时的结构强度，不会因为紧固卡箍的压力出现变形，也不会因为管壁过厚占用过多的周边空间，管路表面做了哑光黑的处理，和发动机舱周边的黑色橡胶件、

　　金属件视觉风格统一，不会出现改装件突兀的违和感。安装边界上要注意，这款短接歧管替换原厂长进气道之后，要重新调整化油器的油针高度与主量孔匹配，因为进气效率提升后，原厂的供油曲线会偏稀，不调整的话容易出现高转回火的问题；固定的时候两端要用耐油橡胶卡箍锁紧，卡箍的紧固力矩控制在3牛米左右就足够，力矩过大容易压裂管壁或者导致接口变形漏气。从实际使用的场景来看，这款部件主要面向复古摩托改装玩家、摩托古兹车型的维修替换场景，既可以解决原厂进气道老化开裂的替换需求，也能满足轻度动力改装的进气升级需求，结构上没有多余的冗余设计，所有的轮廓走向都是顺着周边部件的间隙走形，装车后不需要额外打磨或者切割周边部件，属于直上式的替换结构。

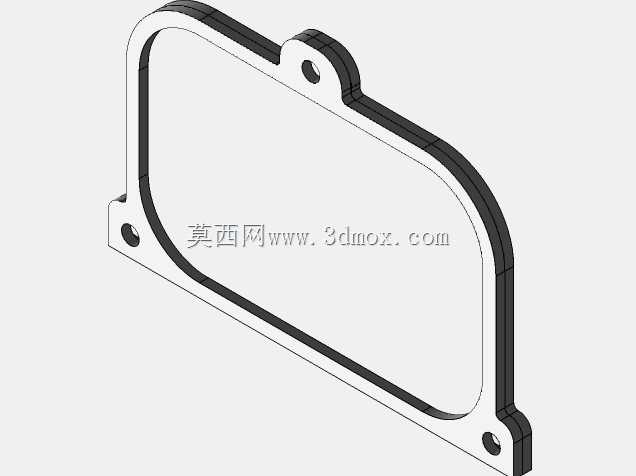

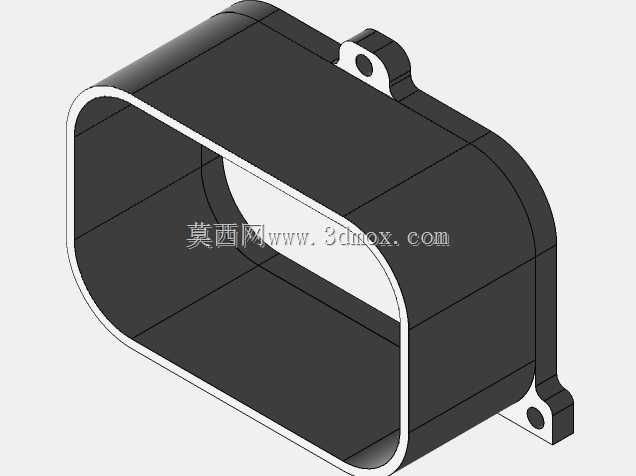

　　气道内部的过渡面做了顺滑处理，没有台阶或者凸起，避免进气过程中产生涡流影响进气效率，接口的端面做了一圈凸起的定位筋，卡箍锁紧之后能卡在定位筋位置，不会因为发动机的震动导致管路松脱移位。在做三维建模的时候，首先是扫描了原厂发动机进气侧的安装点坐标，还有周边车架、油箱、转向机构的运动包络，把管路的走向完全限制在静态安装间隙和动态运动间隙的安全范围内，哪怕方向把打死、发动机在车架上产生最大位移震动的时候，管路也不会和周边部件产生摩擦碰撞。管路的弯折角度是经过反复调整的，既保证了最短的进气路径，也避免了弯折角度过小导致的截面收缩，整个管路的流通截面从化油器端到空滤端是缓慢过渡的，没有突变的区域，保证进气气流的平顺性。
