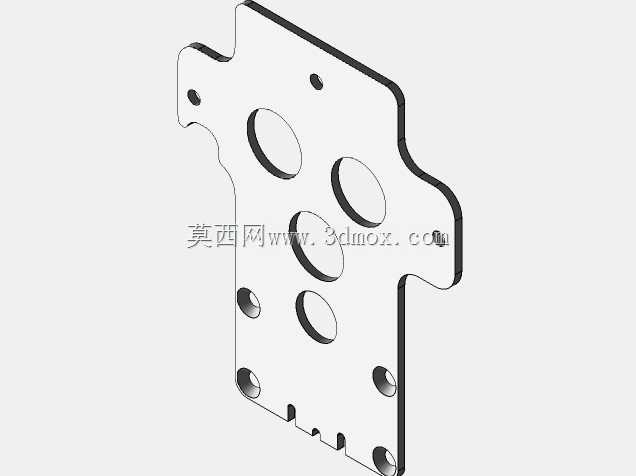

Tonti机架配套5mm铝合金电池安装板

　　这款适配Tonti机架的电池安装板，采用5mm厚度铝合金作为基材，在摩托改装、定制机车装配场景中承担电池承载与位置固定的核心作用。实际装车场景中，Tonti机架常见于复古摩托、定制巡航车型的主车架结构，电池作为整车供电核心部件，其安装位置直接影响整车配重、布线走向以及后续维护便利性，这块安装板的设计完全贴合对应机架的安装点位，无需额外打孔改位即可完成装配，能大幅降低定制改装过程中的加工工作量。从结构设计逻辑来看，板件整体轮廓完全避让开周边的车架管、走线槽以及周边覆盖件的安装空间，板上分布的多个圆形通孔并非随意排布：大尺寸通孔主要用于电池极柱的避让、散热气流的贯通，同时兼顾整体减重效果，在保证5mm板材结构刚性的前提下，

　　尽可能去除非受力区域的材料，避免额外增加簧下质量；小尺寸通孔则对应电池固定绑带的穿装位、板件与机架连接的螺栓过孔，每个孔位的位置都经过实际装车验证，不会出现与螺栓头、绑带卡扣干涉的问题。板件边缘采用圆角过渡处理，没有尖锐的直角毛刺，一方面避免安装过程中割伤操作人员、磨损线束绝缘层，另一方面也能减少应力集中，在车辆行驶产生持续振动的工况下，避免板件边缘出现应力开裂的问题。从安装边界来看，板件的整体外轮廓完全匹配Tonti机架对应安装位的预留空间，安装后板件与周边车架纵梁的间隙控制在合理范围，不会出现挤压线束、与油箱底部摩擦的情况；板件的厚度设定为5mm，是兼顾刚性与重量的平衡选择：如果板材过薄，在电池重量压迫加上行驶振动的长期作用下，

　　容易出现板件弯曲变形，导致电池移位、极柱拉扯受损；如果板材过厚，则会不必要地增加整车重量，同时抬升电池安装高度，挤占油箱或者侧盖的安装空间。在实际装配过程中，这块板可以通过螺栓直接固定在机架的预设安装凸台上，也可以配合减震橡胶垫使用，进一步过滤行驶过程中传递到电池的振动，延长电池使用寿命；板件表面的平面度控制在合理公差范围内，电池放置后不会出现翘曲，配合绑带固定后可以完全限制电池的前后、左右以及上下位移，即使在颠簸路面行驶也不会出现电池窜动的问题。设计过程中还充分考虑了不同规格电池的适配性，板上的绑带孔位预留了一定的调节余量，可以适配同尺寸区间不同容量的铅酸电池或者锂电池，不需要因为更换不同品牌的同规格电池重新制作安装板。

　　板件上的沉孔设计也经过优化，螺栓安装后头部不会突出板件表面，避免硌伤电池底部外壳，同时也让电池与板件的贴合更加紧密，减少振动产生的异响。对于从事机车改装、非标机架装配的结构设计人员来说，这类安装板的设计核心从来不是简单的平板切割，而是要充分结合周边部件的空间关系、实际使用中的振动工况、装配维护的便利性，每一个孔位、每一段轮廓、每一个倒角都有其对应的工程意义，脱离实际安装场景的设计哪怕参数再好看，装车后也会出现各种干涉、强度不足的问题。
