MotoGuzzi摩托化油器空气箱连接适配环

　　在大排量复古摩托的进气系统改装与原厂替换维修场景中，这类适配环是解决空气箱与化油器安装接口不匹配问题的核心连接件，专门对应Moto Guzzi Le Mans III车型的进气通路搭建需求，适配Dellorto PH36BD型号化油器与原厂空气箱的对接工况。从实际装车的功能逻辑来看，该零件首先要承担进气通路的密封作用，避免未经过滤的空气从接口缝隙漏入进气道，造成化油器空燃比失准、气缸异常磨损的问题，同时还要抵消空气箱与化油器之间的安装位公差，抵消车辆行驶过程中发动机震动带来的接口位移应力，避免长期使用后出现接口松脱、漏气的故障。

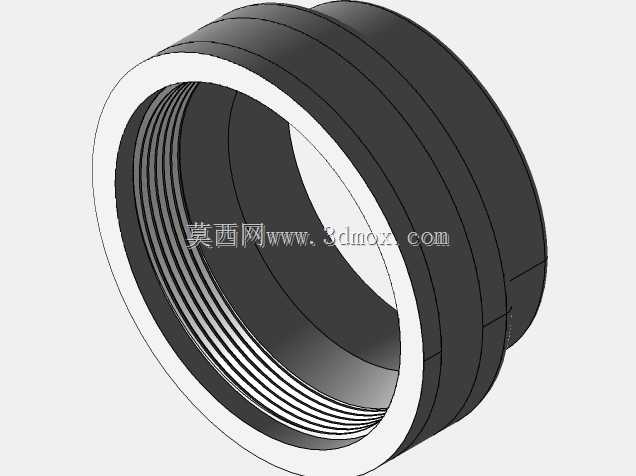

　　设计层面首先敲定了连接端的接口形式，朝向空气箱的一端采用M48x1.25的标准内螺纹结构，螺纹的公差带选用6H精度，既保证与空气箱出口外螺纹的旋合顺畅度，又能通过螺纹配合的预紧力实现初步密封，螺纹收尾处设计了宽度2mm的退刀槽，避免螺纹加工末端出现乱牙、飞边，同时给密封胶圈预留了安装限位空间。朝向化油器的一端采用阶梯式橡胶卡接结构，外壁设计了三道宽度1.5mm、深度1mm的环形凹槽，用来匹配化油器进气口的卡箍安装位，卡箍锁紧后凹槽可以增大橡胶接触面的摩擦力，防止高负压工况下适配环从化油器接口上脱落。

　　整体外形采用阶梯圆筒结构，总长度控制在32mm，最大外径58mm，最小内径36mm，完全匹配PH36BD化油器的进气通径，不会因为通径缩窄造成进气阻力升高，影响发动机高转速区间的进气效率。内壁设计了2°的螺旋锥面结构，这个角度是经过进气流体仿真验证的最优值，既可以让空气从空气箱进入化油器时形成稳定的旋流，提升燃油与空气的混合均匀度，又不会因为锥角过大造成进气紊流，影响怠速工况的稳定性。材料选用PETG，一方面是因为这种材料的耐油性、耐老化性能优秀，可以长期耐受汽油蒸汽、空气中的粉尘水汽侵蚀，不会像普通ABS材料那样长期使用后出现脆化开裂的问题，另一方面PETG的韧性适中，在卡箍锁紧时可以产生微量的弹性变形，填充接口之间的微观缝隙，提升密封效果，同时加工成型难度低，不管是小批量3D打印制作还是注塑量产都能实现稳定的尺寸精度。

　　安装边界方面，该适配环的安装空间要求非常宽松，径向最大占用尺寸为60mm，轴向安装预留35mm的空间即可完成装配，不需要改动原车的空气箱固定支架或者化油器安装位，直接替换原车老化的橡胶连接套即可完成安装。在实际维修场景中，很多老款Moto Guzzi车型的原厂橡胶连接套因为使用年限过长，出现橡胶老化开裂、膨胀变形的问题，导致进气漏气、怠速不稳、加速无力的故障，这款适配环可以直接作为原厂配件的替代件，安装后不需要额外调整化油器的油针、混合比螺丝，就能恢复原厂的进气参数。在改装场景中，很多玩家会把原厂化油器替换为Dellorto PH36BD型号的大口径化油器来提升动力输出，这时候原厂的连接接口尺寸不匹配，就需要这款适配环来完成空气箱与新化油器的对接，避免因为改装出现进气密封不良的问题。

　　细节设计上，适配环的两端端面都做了0.5mm的倒角处理，避免安装时锋利的边缘割伤安装人员的手部，同时也能在旋入螺纹时起到导向作用，不会因为端面毛刺造成螺纹错牙。外壁的三道环形卡接槽的边缘都做了R0.3的圆角处理，避免卡箍锁紧时应力集中在槽的棱角位置，造成零件开裂。内壁的螺旋锥面的表面粗糙度控制在Ra1.6，减少空气流动时的壁面阻力，让进气更加顺畅。整个零件没有多余的突出结构，安装后不会和周边的车架、线束、油门拉线产生干涉，适配性极强。
