Geeetech I3 Pro B打印机Z轴支撑座结构

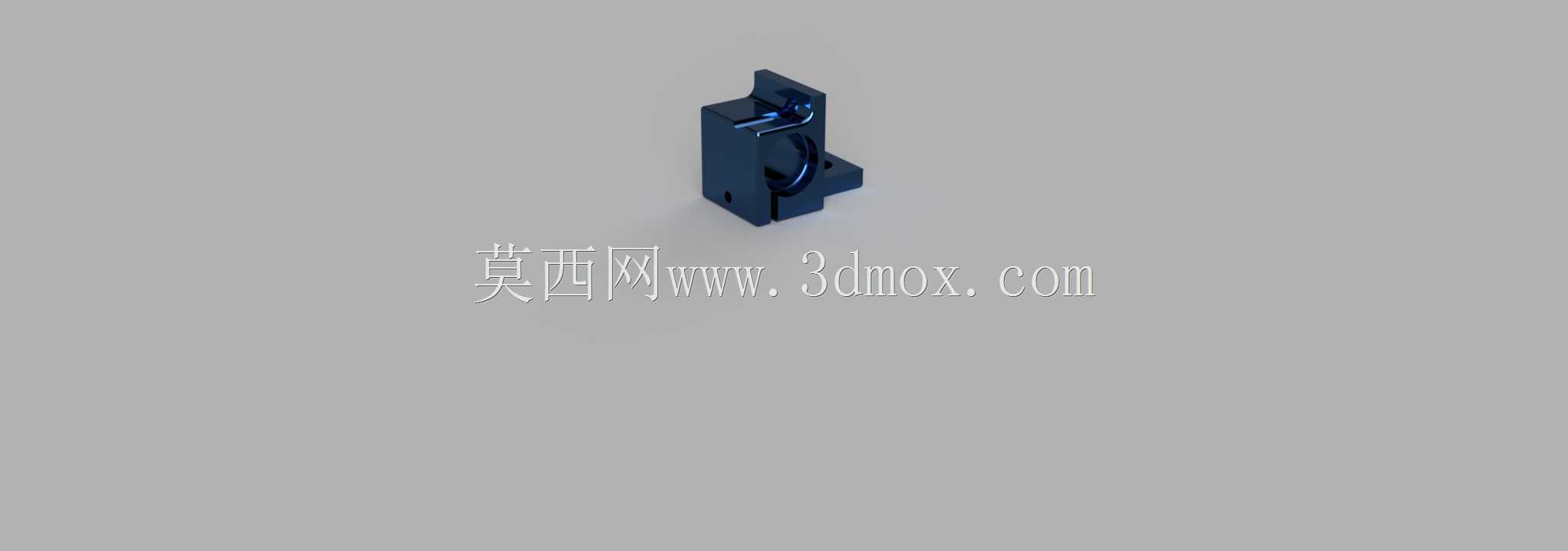

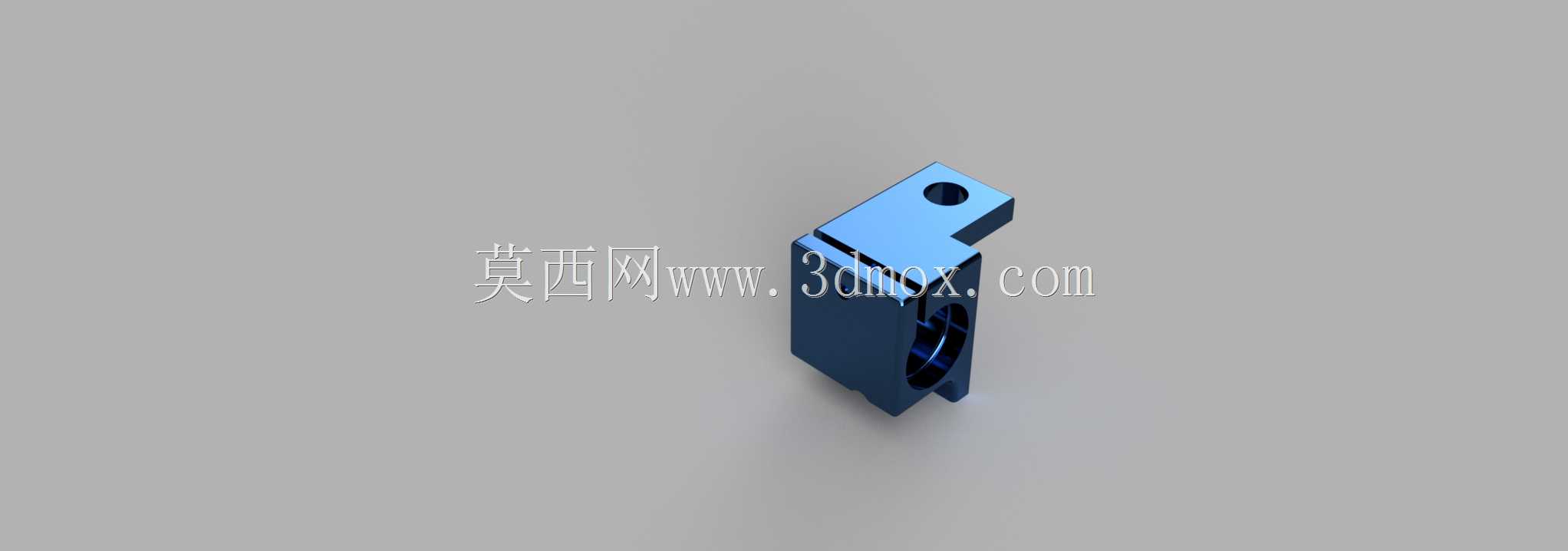

　　在桌面级FDM 3D打印机的运动系统搭建中，Z轴的运行稳定性直接决定了成型件的层纹质量与尺寸精度，不少入门级机型在长时间使用后，会出现Z轴光杆径向窜动、丝杆同轴度偏移的问题，进而引发层错、台阶纹甚至喷头撞料台的故障，这款针对Geeetech I3 Pro B机型设计的Z轴支撑结构，正是为解决这类实际使用痛点开发的功能部件。从实际装机场景来看，该支撑座安装在Z轴光杆的上端限位位置，替代原有简易的塑料限位挡块，同时承担径向轴承的固定功能，将光杆的悬臂支撑结构改为两端约束的简支梁结构，大幅降低光杆在Z轴滑台上下运动过程中产生的挠性变形，尤其是在打印高度超过150mm的 tall 型工件时，滑台运动到Z轴上部区间的晃动量可以控制在0.

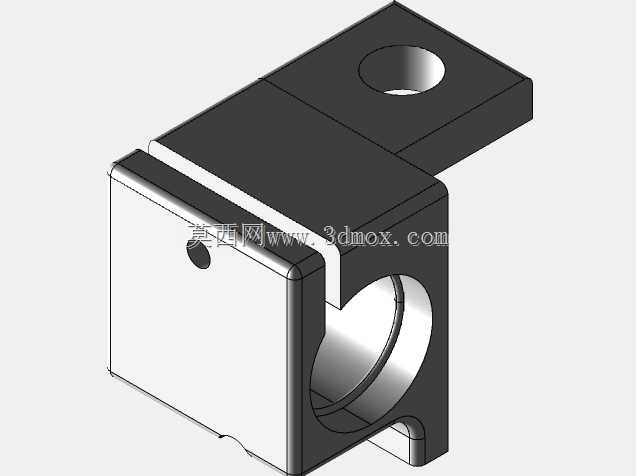

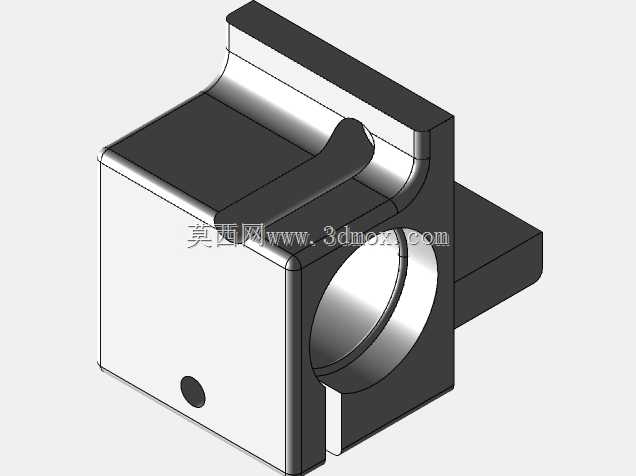

　　02mm以内，完全满足PLA、PETG等常规耗材的打印精度要求。从功能特性上看，该支撑座集成了轴承安装腔与机身连接位两个核心功能区，轴承安装腔的内径公差按照P0级深沟球轴承的过渡配合要求设计，压入轴承后不会出现外圈打滑或者卡滞的问题，安装腔侧面预留的紧定螺丝孔，可以在轴承压入后从侧面锁紧轴承外圈，避免Z轴快速升降过程中轴承出现轴向窜动；机身连接位采用L型折弯的贴合面设计，两个安装孔的孔位完全匹配Geeetech I3 Pro B机型原有铝型材框架的安装槽位，不需要对原有框架进行打孔、切割等二次加工，直接替换原有配件即可完成安装，降低了用户的改装门槛。设计过程中，工程师重点考量了安装边界的干涉问题，支撑座的整体外轮廓做了倒角避空处理，

　　靠近Z轴同步带的一侧做了15度的斜切让位，避免Z轴滑台运动到最高位置时与同步带张紧结构发生碰撞；顶部预留的光杆过孔直径比光杆直径大0.5mm，既可以给光杆的安装预留一定的同轴度调整余量，也不会因为间隙过大导致支撑失效。从受力角度分析，该支撑座主要承受Z轴光杆传递的径向载荷，在Z轴滑台带负载快速升降时，光杆产生的径向力会通过轴承外圈传递到支撑座本体，再通过连接螺栓分散到铝型材框架上，因此支撑座的壁厚设计做了针对性加强，轴承安装位的壁厚达到4mm，连接位的折弯处做了R2的圆角过渡，避免应力集中导致的部件断裂，即使在持续的高频往复运动下，也不会出现塑料蠕变导致的位置偏移。实际装机测试中，安装该支撑座后，Z轴的定位重复精度可以提升到0.

　　01mm以内，打印200mm高度的测试件时，全程的层厚偏差不超过0.03mm，完全解决了原机型Z轴上部晃动导致的层纹错位问题；同时该支撑座的安装位置不影响原有X轴、Y轴的运动行程，不会压缩打印机的有效成型体积，适配原机型所有的原厂挤出头、热床组件，不需要额外调整其他部件的安装位置。对于从事桌面3D打印机改装、维修的结构工程师来说，这类支撑件的设计核心是在不改动原有设备主体结构的前提下，通过局部结构补强提升运动系统的刚性，设计时需要严格匹配原有设备的安装孔位、运动边界，同时兼顾部件的加工工艺性，这款支撑座采用一体化的结构设计，不需要额外拼接其他零件，不管是采用FDM打印制作还是CNC铣削加工，都可以快速成型，适合个人用户自行制作替换，也适合小批量生产作为机型升级配件使用。在日常的设备维护中，这类支撑座属于易升级的功能配件，当原有设备出现Z轴运动卡顿、打印件上层错位的问题时，优先检查Z轴两端的支撑结构是否出现磨损、变形，更换这类加强型支撑座可以快速排除故障，不需要更换整个Z轴运动组件，有效降低设备的维护成本。
