带安装支架的立式导向滚子组件结构

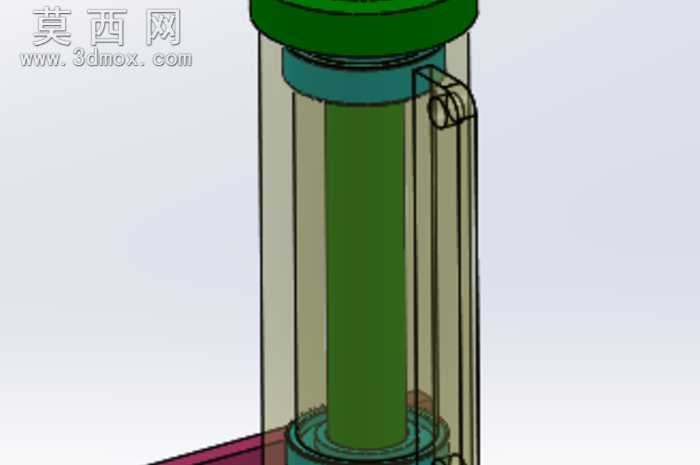

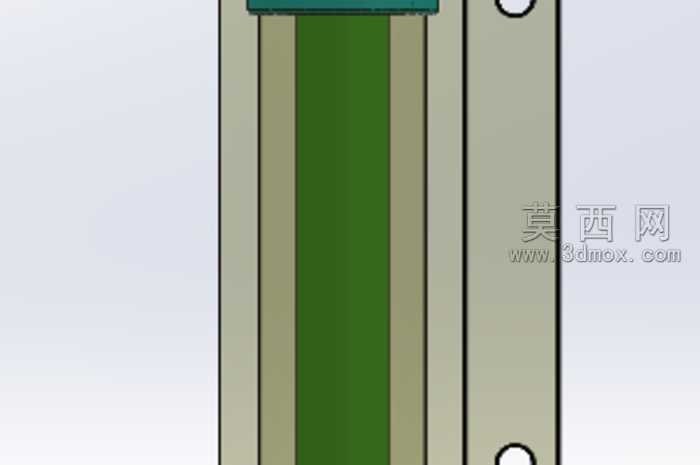

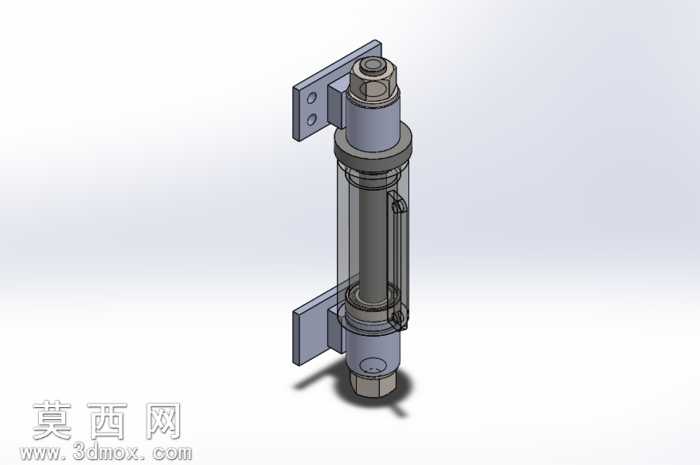

本作品为立式导向滚子组件的三维建模成果，建模过程严格遵循机械设计的公差配合规范，先通过草图绘制完成核心零件的轮廓约束，依次构建内轴、外套筒、上下端盖、侧装固定支架、锁紧螺母等独立零件，再按照装配约束关系完成整体组装，确保各零件间的同轴度、配合间隙符合实际机械装配要求。渲染阶段采用工业级写实渲染方案，针对不同零件赋予差异化材质：金属承力轴与锁紧螺母采用抛光合金钢材质，还原金属表面的冷调光泽与细微加工纹理；透明外筒采用高透聚碳酸酯材质，设置合理的折射与反射参数，可清晰观察内部轴体的装配结构；侧装固定支架采用磨砂碳钢材质，表面做哑光喷塑质感处理，模拟实际工业配件的表面处理效果；底部密封端盖采用硬质工程塑料材质，区分不同功能零件的材质差异。结构设计上，组件采用上下双端定位结构，上端通过六角锁紧螺母实现轴向预紧，下端设置定位凸台与密封结构，侧部伸出的L型安装支架预留两个螺栓安装孔，可直接通过螺栓将整个滚子组件固定在设备机架上，透明外筒既可以防护内部轴体不受粉尘杂质侵入，又能直观观察内部滚子的运行磨损状态，兼顾防护性与运维便利性。设计思路围绕工业场景中直线导向、滚动支撑的实际需求展开，优化了传统滚子组件安装不便、运维观察困难的问题，整体结构紧凑，受力路径清晰，侧装支架的受力角度经过力学校核，可承受径向与轴向的复合载荷，避免运行过程中出现支架变形、轴体偏磨的问题，建模过程中对所有螺纹、倒角、退刀槽等工艺细节做了完整还原，确保模型可直接用于后续的工程出图、装配模拟、运动仿真等环节，能够为导向支撑类机械配件的设计优化提供直观的三维参考。
