RC模型翼型角度测量入射计结构

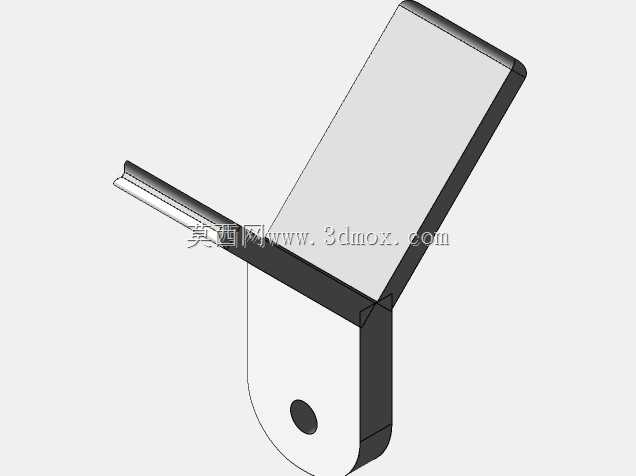

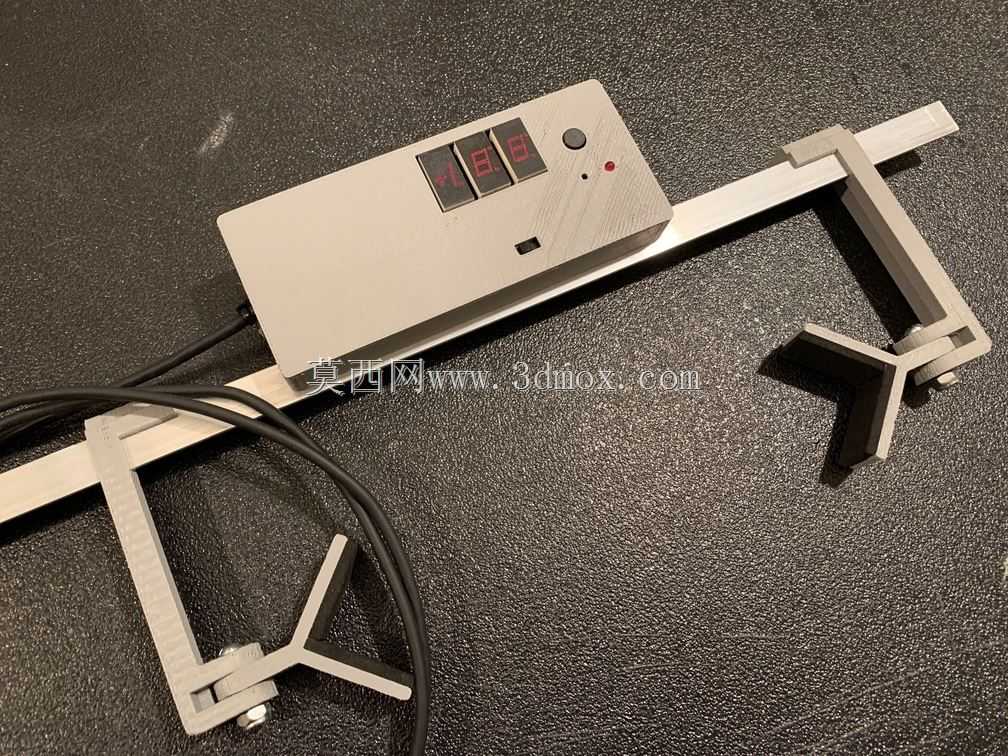

　　航模调试场景里，翼型安装角度的精准度直接影响飞行姿态的稳定性，尤其是竞速类、特技类RC固定翼机型，机翼与机身基准面的夹角偏差超过0.5度，就可能出现飞行中升力不对称、滚转力矩偏移的问题，以往调试多依赖普通量角器配合目视对齐，测量基准难以贴合机翼实际安装平面，读数误差往往超过1度，很难满足精细调校的需求。这款入射计的核心用途，就是直接卡在RC机型的平面基准上，快速读取翼型的实际入射角度，替代传统目视对齐加通用量具的测量方式，把测量过程的人为对齐误差降到最低。从功能实现逻辑来看，设备分为测量夹持机构、数显读数模块两个核心部分，夹持端采用Y型定位结构，两个定位支脚可以稳定贴合机翼的翼面或者机身的基准平面，不需要额外做平面找平，

　　靠自身结构就能卡紧在测量位置，避免测量过程中滑移带来的读数偏差；数显模块直接集成在夹持机构的横梁上，测量时的角度偏移量直接通过数码管输出，不需要换算刻度，读数直观，哪怕是户外飞场的强光环境下，红色数码管的显示数值也能清晰辨识，不会像液晶显示屏那样出现反光看不清的问题。设计思路上没有采用复杂的角度传感器结构，而是靠夹持机构的机械定位配合倾角传感元件实现测量，整体结构没有多余的传动部件，长期使用也不会出现机械磨损带来的测量精度漂移；横梁部分采用平直的铝型材结构作为基准载体，直线度公差控制在0.1mm每米范围内，保证两个夹持支脚的定位面处于同一基准平面，不会因为横梁形变导致测量基准失准。从安装边界来看，

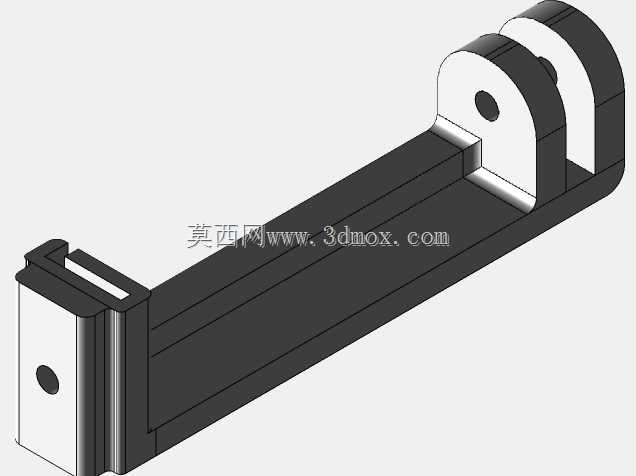

　　夹持支脚的开口范围覆盖了常见RC固定翼机型的机翼厚度区间，从薄型竞速机的3mm层板机翼，到像真机的20mm泡沫机翼都能稳定夹持，不需要额外更换适配夹头；数显模块的外壳做了圆角处理，户外携带时不会刮蹭机翼蒙皮，整体重量控制在百克级别，测量时压在机翼上也不会导致薄型机翼产生形变，避免因为测量施压带来的角度偏差。实际使用时，只需要先将设备卡在机身的水平基准面上完成零点校准，再移动到机翼安装位置，就能直接读取出机翼相对于机身基准的入射角度，整个测量过程不需要复杂的调平步骤，单人在几十秒内就能完成单翼的角度测量，相比传统测量方式效率提升明显，也避免了多人配合测量时的对齐误差。设备的走线采用侧边出线设计，不会干涉夹持机构的移动调整，

　　供电模块集成在数显外壳内部，不需要外接长线缆，户外飞场使用时不需要额外携带供电设备，随手拿取就能完成测量。结构上所有的活动连接部位都做了限位设计，夹持支脚的开合角度有硬限位，不会因为过度张开导致结构损坏，日常存放时可以直接卡在工具箱的隔板上，不需要额外的防护包装，结构耐造性适配户外航模调试的复杂使用场景。不同于实验室用的高精度角度测量设备，这款入射计的设计完全围绕RC航模调试的实际场景做了适配，没有追求超出使用需求的过高精度，而是把重点放在测量基准的快速对齐、户外使用的可靠性、读数的便捷性上，哪怕是没有太多测量经验的航模爱好者，也能快速上手拿到准确的测量数据，不需要掌握专业量具的使用技巧。
