输送机链条张紧调节框结构设计

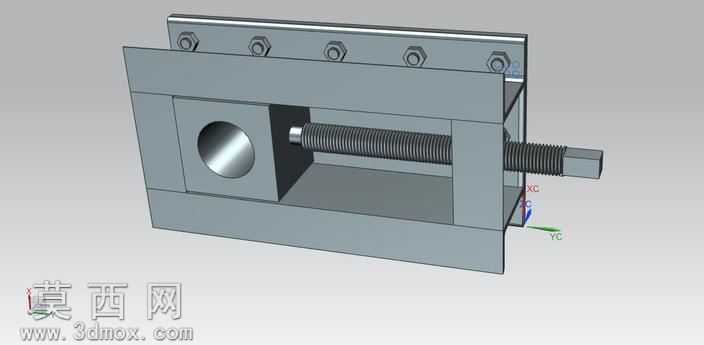

本模型为输送机配套的链条张紧框结构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工装配的公差配合要求，对每一处装配间隙、螺纹配合尺寸都做了精准设定，确保模型可直接对接生产加工环节的图纸输出需求。整体结构采用框式对称布局，主体由上下平行的安装固定板、两侧支撑立板、中部滑动张紧座以及调节螺杆组成，建模时对金属板材的折弯、焊接拼接结构做了细节还原，顶部安装板预留的螺栓安装孔位完全匹配输送机机架的安装标准，可直接与现有输送设备机架完成适配安装。材质设定上，主体框架采用Q235碳素结构钢材质，表面做喷砂氧化的金属质感渲染，调节螺杆采用45号钢调质材质，表面做发黑处理的材质表现，滑动张紧座与立板的接触面添加了耐磨衬垫的材质设定，还原实际使用中的耐磨减摩设计。结构设计上，中部滑动张紧座可沿框体内侧的导向面做水平方向滑动，张紧座上预留的链轮安装轴孔可直接安装输送机从动链轮，通过尾部伸出的调节螺杆转动，即可带动滑动张紧座平移，实现对输送链条的张紧度调节，螺杆尾部的方头结构适配标准扳手操作，调节过程无需拆解设备主体即可完成张紧作业。设计思路围绕输送机链条长期运行后出现的松弛伸长问题展开，采用集成式框体结构替代传统零散的张紧支架，既提升了张紧结构的整体刚性，也简化了现场安装调试的流程，框体的封闭式结构可对内部调节螺杆、滑动副起到一定的防护作用，减少输送工况下粉尘、碎屑对调节结构的卡滞影响，延长张紧装置的维护周期。建模过程中对螺纹结构做了精准的特征建模，而非贴图模拟，可清晰呈现梯形调节螺纹的牙型结构，各零件之间的装配约束完全按照实际装配逻辑设定，可完成整体结构的运动仿真模拟，验证张紧调节行程范围内的结构干涉情况，确保调节行程可覆盖链条常规使用周期内的伸长量需求，无需额外更换配件即可完成全生命周期的张紧维护。
