工业风冷式冷却循环温控设备

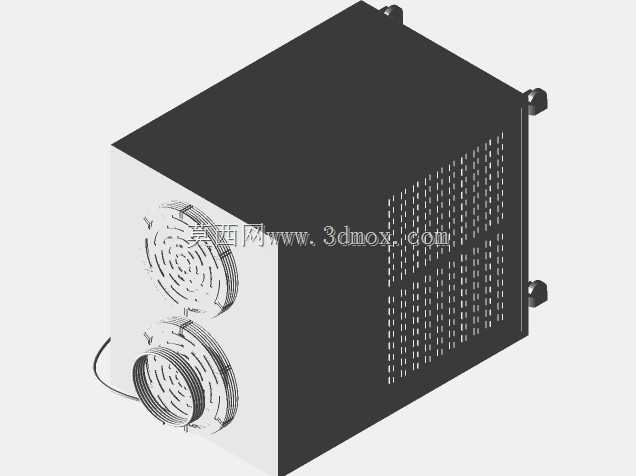

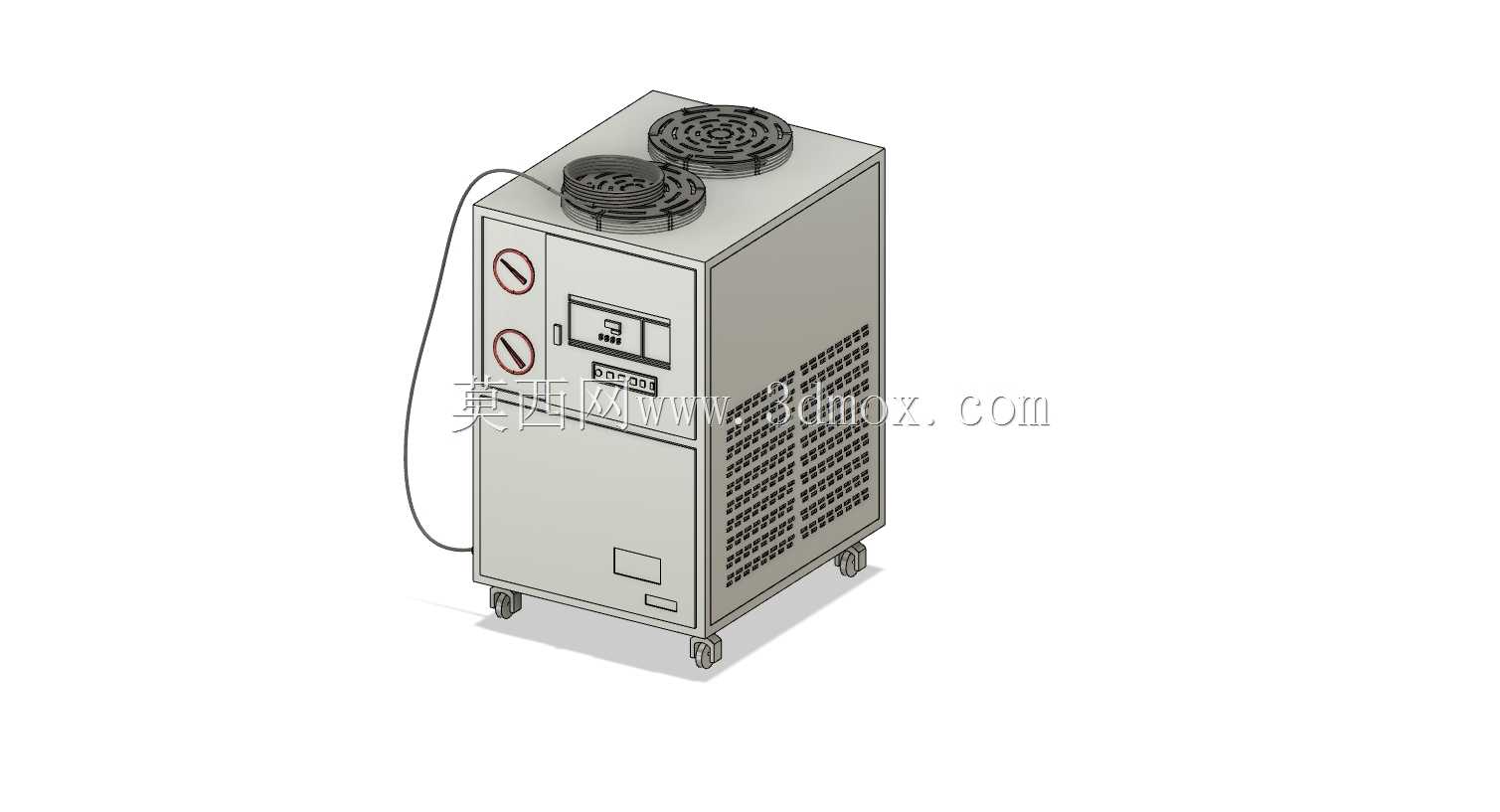

　　这款风冷式冷却设备的三维结构，完全围绕工业现场的循环介质控温需求搭建，日常可覆盖注塑模具恒温、数控机床切削液冷却、激光加工设备热源降温、实验室反应釜介质控温等多类场景，不需要外接冷却塔，靠顶部的轴流风机完成热量置换，对没有集中冷却水供应的车间适配性极强。从结构设计逻辑来看，整机采用立式方箱布局，底部配置四个带刹车的万向脚轮，方便在不同工位之间转场移动，不需要做永久性的地基固定，适配小批量多工位的柔性生产需求。箱体侧面预留了通风格栅，和顶部的风机形成贯通的散热风道，内部的冷凝器、压缩机、循环泵组全部集成在箱体内腔，走管和线路都做了内置排布，避免现场作业时管线被剐蹭损坏。正面操作区设置了两块压力表，分别显示循环介质的进出压力，

　　方便运维人员快速判断管路是否存在堵塞、缺液的问题，数显控制模块嵌在操作区中部，可直接设定目标控温温度，实时显示当前介质温度、运行状态，不需要额外外接控制箱。设备的接口全部布置在箱体侧下部，预留了足够的接管操作空间，外接循环管路时不需要额外抬高设备或者拆解侧板，现场配管的操作余量充足。从安装边界来看，整机宽度控制在0.6米以内，深度不超过0.8米，高度含顶部风机约1.3米，占地面积不到0.5平方米，哪怕是车间边角的狭小空位也能放置，安装时只需要在设备背部和侧面预留15厘米以上的散热间隙，保证进风通畅即可，不需要额外预留大面积的检修空间，日常维护只需要拆开侧面板就能完成滤网清理、管路检查、冷媒加注等操作。

　　结构设计时特意将重心控制在箱体中下部，移动时不会出现头重脚轻的倾翻风险，外壳采用钣金折弯拼接，边角做了圆弧过渡处理，避免车间转运时磕碰划伤人员。顶部的两个风机采用下沉式安装，风机外圈做了防护网罩，防止杂物落入散热鳍片，同时避免运维人员误触转动部件。循环管路的接口采用标准管螺纹，和工业现场常用的软管、硬管都能直接适配，不需要额外做转接头定制，泵组的扬程参数匹配常规10米以内的循环回路，可满足大部分中小型工业设备的冷却循环需求，不需要额外加装增压泵。箱体下部预留了介质加注口和排污口，日常补充冷却介质、更换废液时不需要拆解主体结构，操作流程简化了不少。
