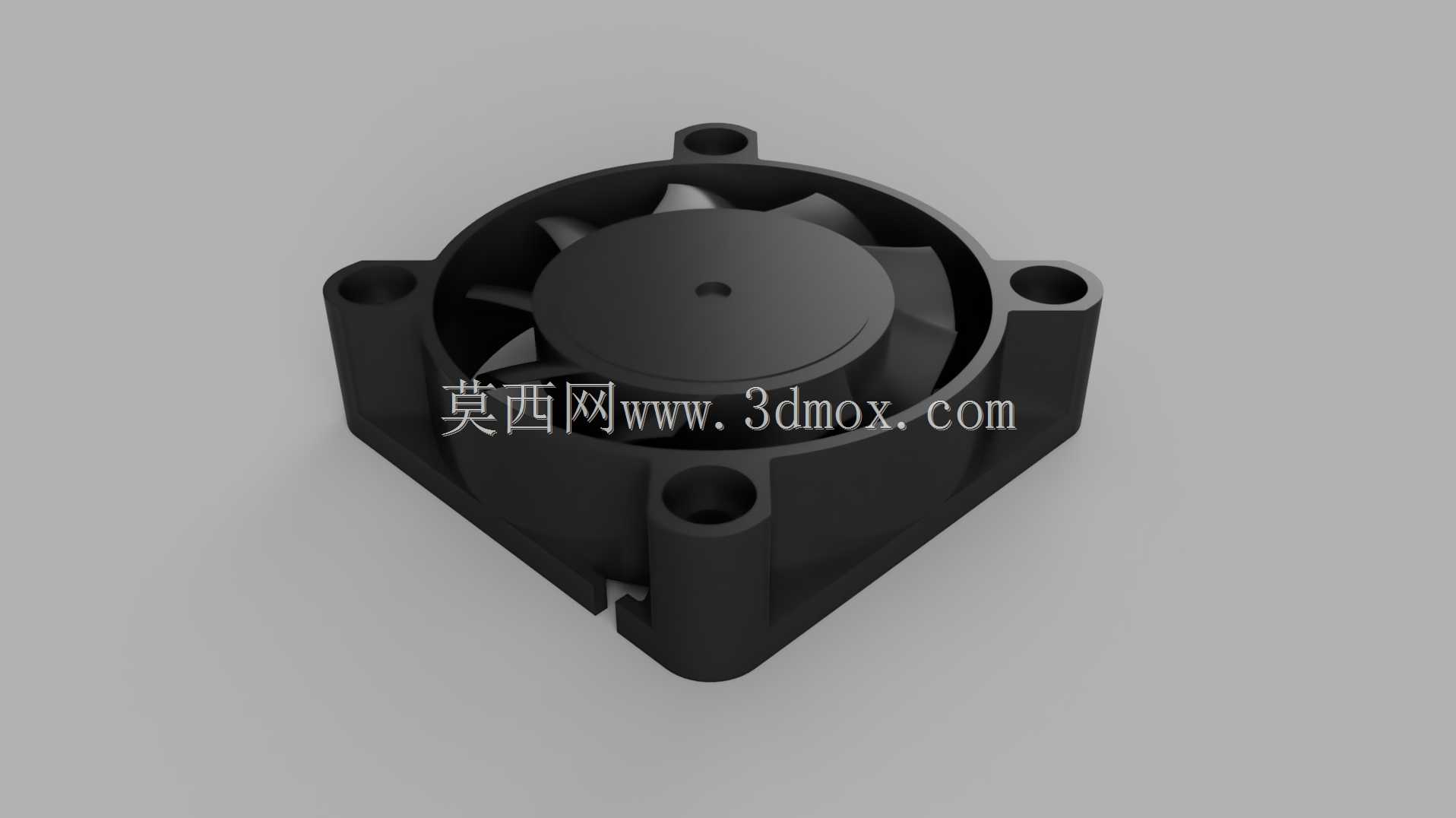

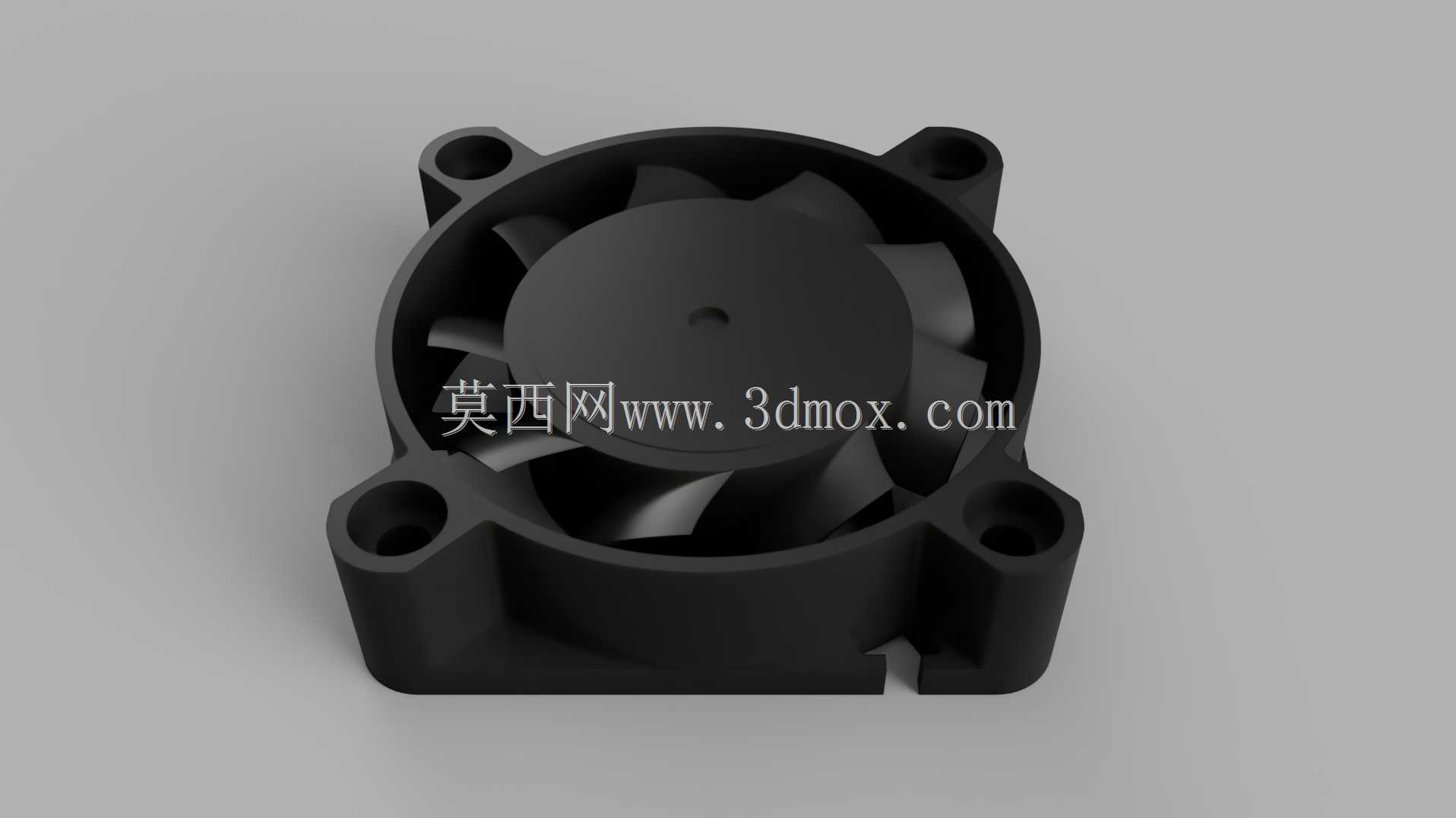

40mm规格方形轴流冷却散热风扇结构

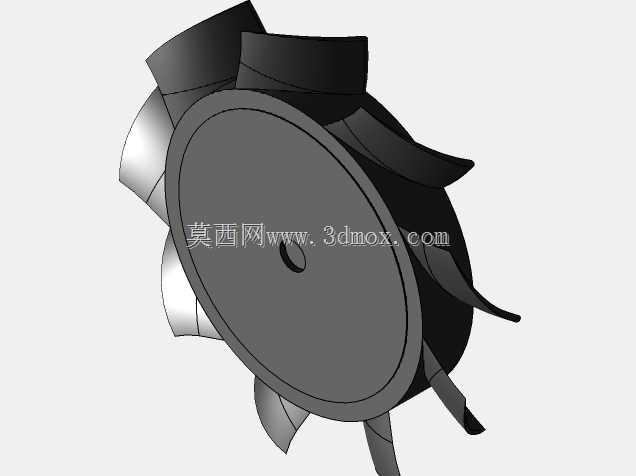

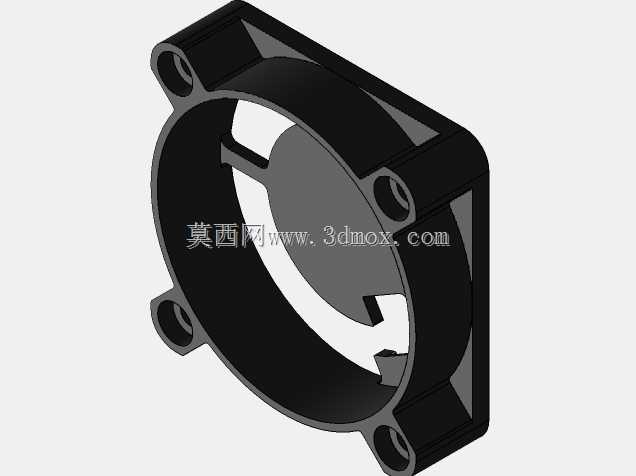

　　安装孔的中心距完全匹配行业通用的40mm风扇安装规范，设计选型时不需要额外改动安装位尺寸，直接匹配标准M3规格的固定螺丝即可完成装配，安装边界上，外框整体外形尺寸控制精准，四个安装耳的厚度与外框主体保持一致，不会在装配时出现与周边结构干涉的问题，11mm的整体厚度，刚好适配厚度空间紧张的薄型设备舱布局，不会因为风扇厚度超标导致舱盖无法闭合或者挤压内部走线。功能特性层面，这类轴流风扇采用直吹式通风结构，扇叶采用七叶后掠式的叶型设计，这种叶型在小尺寸扇叶的限定下，能够在较低的转速区间获得相对均衡的风压与风量，既可以保证气流能够穿透设备内部密集的鳍片散热结构，带走功率器件表面堆积的热量，又能将运转时的气动噪音控制在可接受的范围内，做设备结构设计的工程师大多有过类似经历，在紧凑的电控舱、小型工控设备内部做散热方案选型时，常常受限于安装空间，既需要足够的通风量带走功率器件产生的热量，又不能让散热部件占用过多布局空间，还要兼顾安装固定的便捷性，这类小尺寸轴流冷却风扇就是这类场景下的常用选型。这款40×40×11mm规格的方形冷却风扇，属于行业内应用极广的小尺寸轴流通风部件，日常选型中在1U机架式设备、小型嵌入式工控主机、桌面级3D打印设备控制舱、小型开关电源模块、车载电子控制单元、紧凑型伺服驱动器这类安装空间局促的设备里，都能见到同规格产品的身影。从结构设计逻辑来看，这款风扇采用外框一体式注塑成型的结构，四个角位预留了贯通的安装孔位，

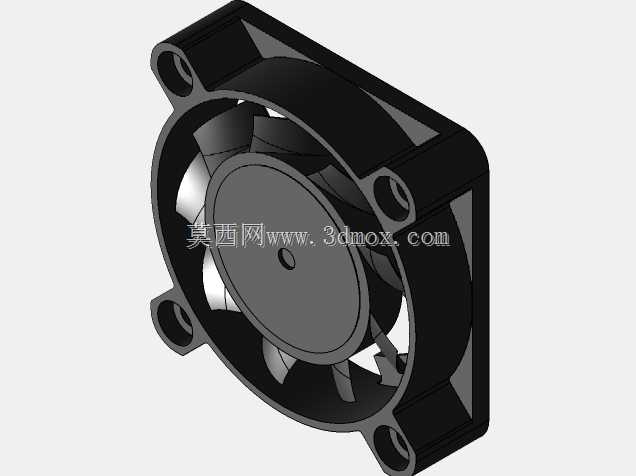

　　适配对噪音有一定要求的民用、办公类设备使用场景。外框的进风侧与出风侧都做了轻微的导流倒角设计，能够减少气流进出扇框时的紊流损失，提升通风效率，扇框内侧与扇叶外缘的间隙控制在合理范围内，既避免扇叶运转时蹭到框壁产生异响，又不会因为间隙过大导致气流回流损失风压。实际应用中，这类小尺寸风扇的供电大多适配直流5V、12V、24V几种常见的工控供电等级，选型时可以根据设备内部的供电回路直接匹配，不需要额外增设电压转换模块，降低电路设计的复杂度。从建模还原的角度来看，这款模型完整还原了风扇的外框结构、安装孔位、扇叶叶型、中心轮毂的细节结构，轮毂中心的转轴定位位、扇叶与轮毂的过渡圆角、外框侧壁的走线让位缺口都做了准确的还原，

　　在做设备整体装配干涉检查时，可以直接将模型导入装配体，验证风扇与周边散热鳍片、电路板、结构支架的间隙是否合理，提前规避装配时出现的空间冲突问题。很多刚入行的结构工程师在做散热布局时，容易忽略风扇的安装预留空间，比如只计算风扇本身的厚度，没有预留出接线的弯折空间、风扇与散热片之间的导风间隙，导致实际打样装配时出现走线被挤压、气流短路散热效率不达标的问题，参考这类精准的三维模型做布局时，可以直观地核对各个方向的预留尺寸，比如出风侧距离散热鳍片预留3-5mm的导风空间，进风侧不要紧贴设备外壳或者走线槽，保证进风通路顺畅，四个安装孔位下方预留足够的螺丝沉头空间，避免螺丝尾部顶到内部的电路板或者元器件。这类小尺寸风扇在长期使用场景下，

　　还要考虑防尘的需求，很多设备会在风扇进风侧加装防尘滤网，建模选型时也可以依托这个风扇模型的外框尺寸，匹配对应规格的滤网固定支架，不需要反复测量尺寸核对适配性。另外在做设备的振动校核时，这类带运动部件的组件，安装位的结构强度需要做对应的加强，比如安装风扇的钣金或者塑料支架厚度不要过薄，避免风扇运转时的微幅振动带动结构件产生共振噪音，参考模型的安装孔位置，可以在对应的结构位设计加强筋，提升安装位的结构刚性。不同于大尺寸工业散热风扇，这类小规格冷却风扇的应用场景更偏向紧凑化、小型化的电子与小型工控设备，对尺寸精度的要求更高，哪怕1mm的尺寸偏差，都可能导致无法装入预设的安装位，所以建模时对各个边界尺寸的还原度直接影响到后续结构设计的准确性，这款模型的各个安装尺寸、外形边界都和实际量产的同规格风扇保持一致，能够直接用于结构设计阶段的布局参考、装配验证，减少反复核对实物尺寸的工作量，提升设计效率。在做散热仿真分析时，也可以依托这个模型的扇叶、外框结构，划分流体网格，模拟不同转速下的气流走向、风压分布，验证设备内部的风道设计是否合理，是否存在气流死角导致局部器件过热的问题，提前优化风道结构，避免样机制作完成后才发现散热不达标需要反复改模的问题。
