模块化可3D打印个人呼吸防护面罩结构

　　这款模块化呼吸防护面罩的设计，最初是面向应急场景下的个人防护需求做的结构优化，区别于传统一体式防毒面具的固定结构，整个面罩主体拆分后可适配不同规格的3D打印设备成型，不需要依赖大型工业级打印设备就能完成制作，普通桌面级FDM设备只要成型尺寸满足单部件边界要求，就能分块打印后拼接组装。从实际应用场景来看，这类结构既可以作为应急储备的防护装备配件，也能适配化工实验、粉尘作业、户外应急救援等不同场景的防护需求，通过更换不同的过滤组件就能匹配不同的防护等级，不需要更换整个面罩主体，大幅降低了不同场景下的装备适配成本。

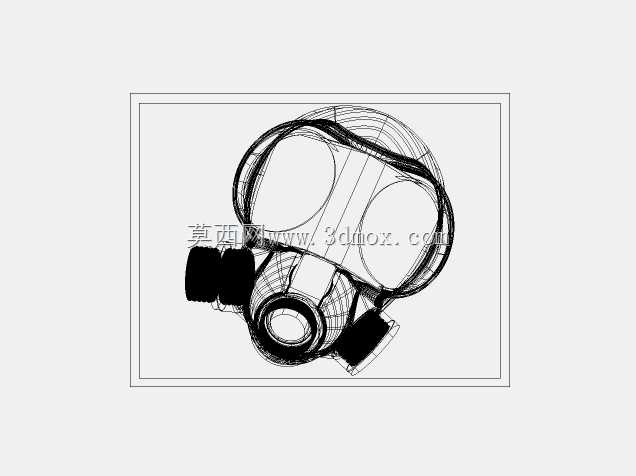

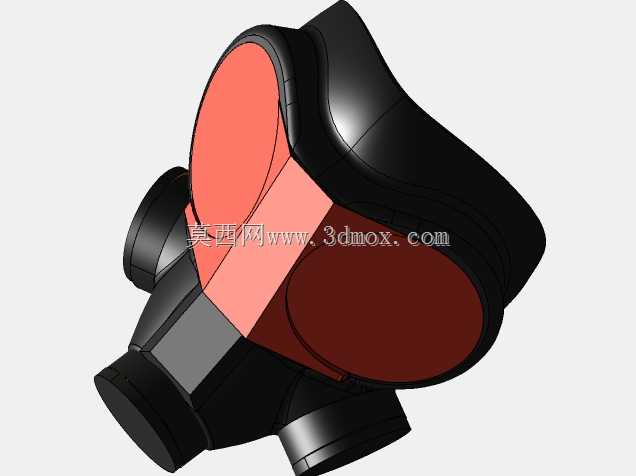

　　结构设计上，面罩的面部贴合区域做了贴合人脸轮廓的曲面过渡，建模时参考了成人面部的平均尺寸数据，边缘预留了密封胶条的安装槽位，安装普通发泡密封胶条或者硅胶条就能实现和面部的贴合密封，避免有害气体、粉尘从边缘缝隙进入。眼部的视窗区域做了独立的安装卡位，既可以安装透明树脂打印的一体式视窗，也可以单独切割亚克力板嵌入固定，视窗的倾斜角度经过调整，佩戴时不会出现视线遮挡，下方的呼吸区域和视窗区域做了分隔结构，避免呼出的水汽在视窗内表面起雾影响视线。

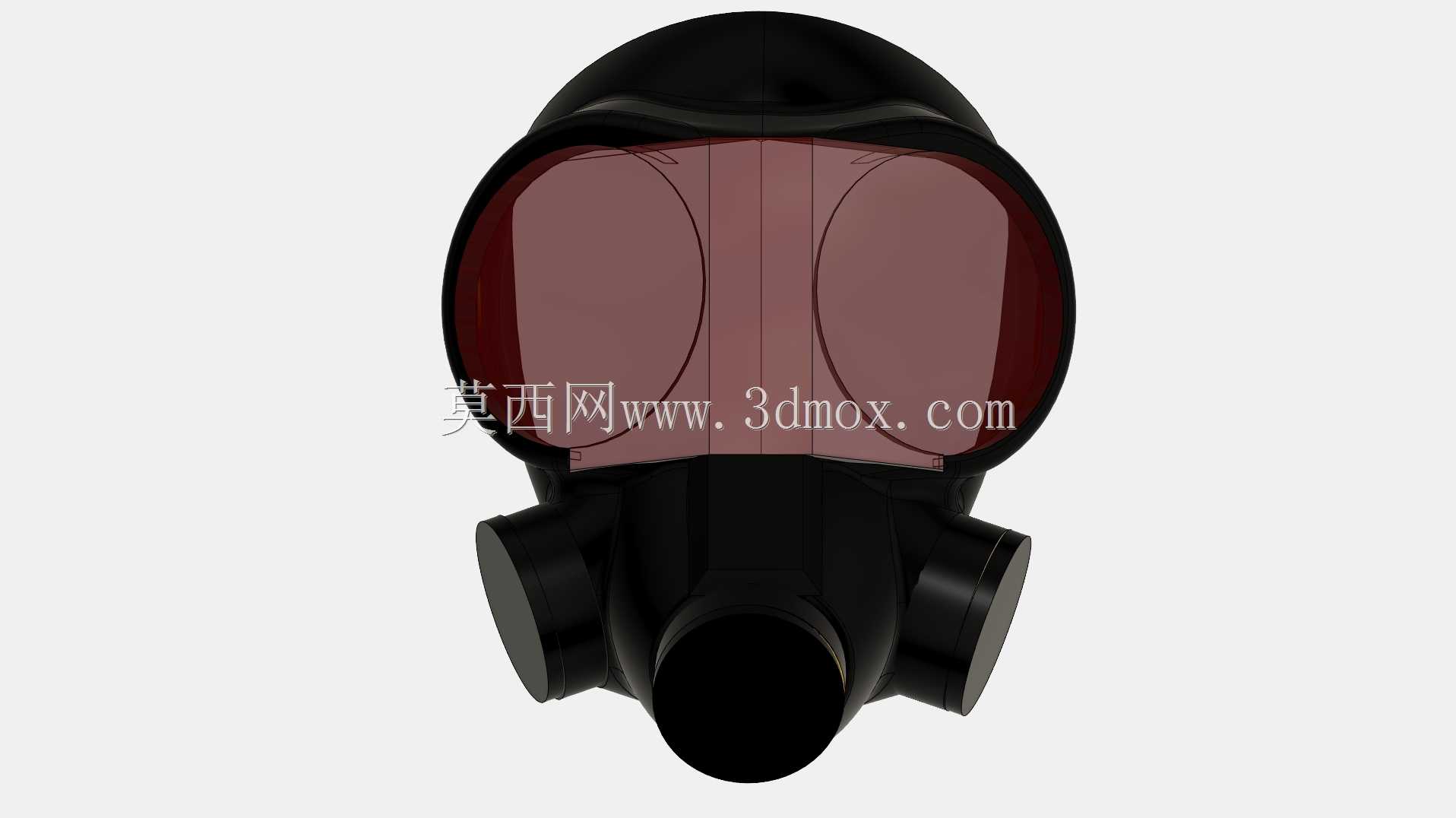

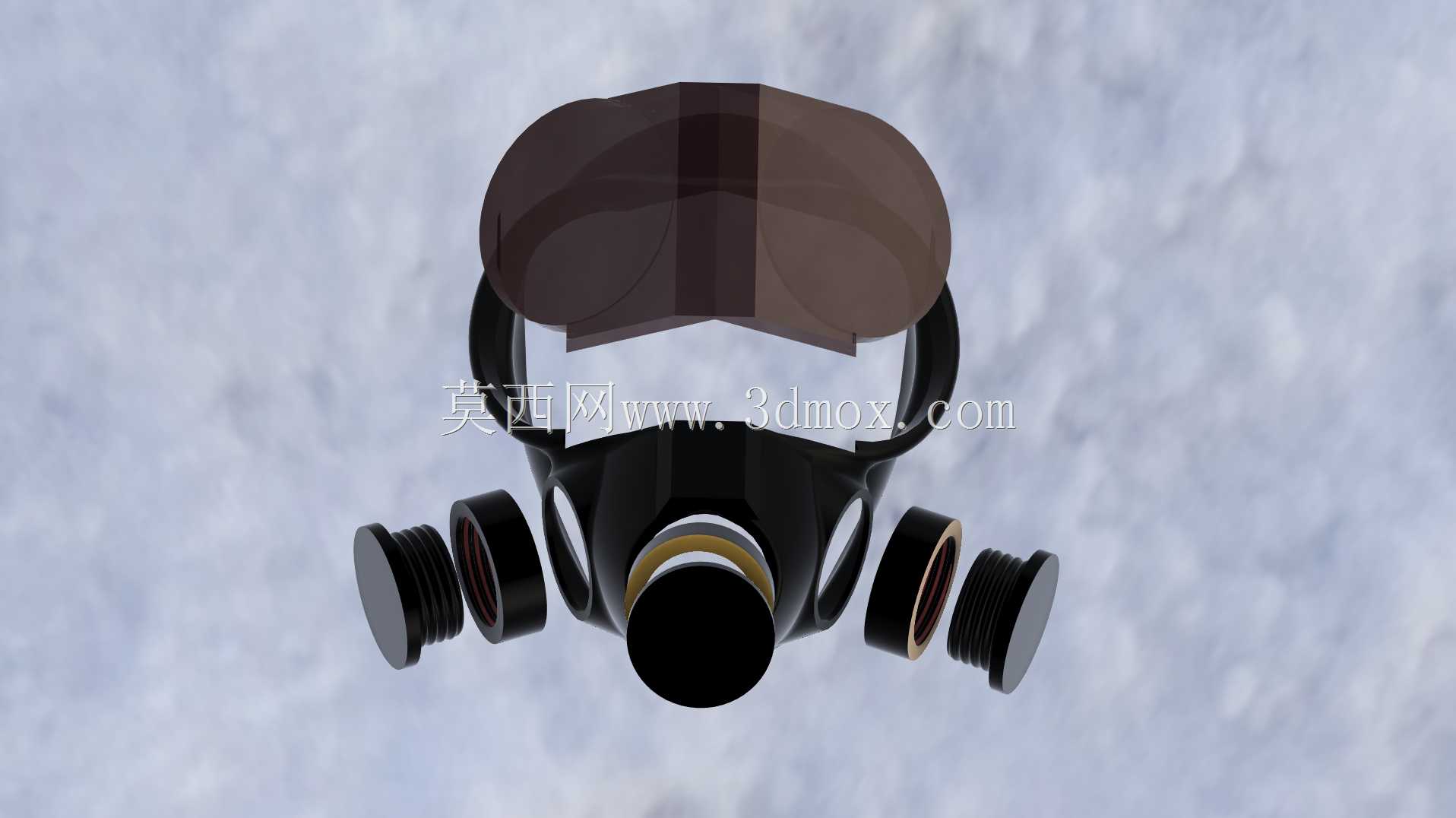

　　接口部分是整个设计的核心，面罩正面和两侧共设置了三个标准40毫米螺纹接口，符合北约标准滤毒罐的安装螺纹规格，不需要额外做转接头就能直接拧入对应规格的滤毒罐、滤棉盒或者导气管，接口处的螺纹做了1.5毫米的螺距设计，拧入后配合端面的密封垫圈就能实现可靠密封，不会出现漏气情况。如果不需要同时安装多个滤件，闲置的接口可以拧入配套的密封旋盖，保证整个面罩的气密性。接口的位置分布经过重心调整，单侧安装滤件时不会出现面罩重心偏移压脸的情况，长时间佩戴的疲劳度更低。

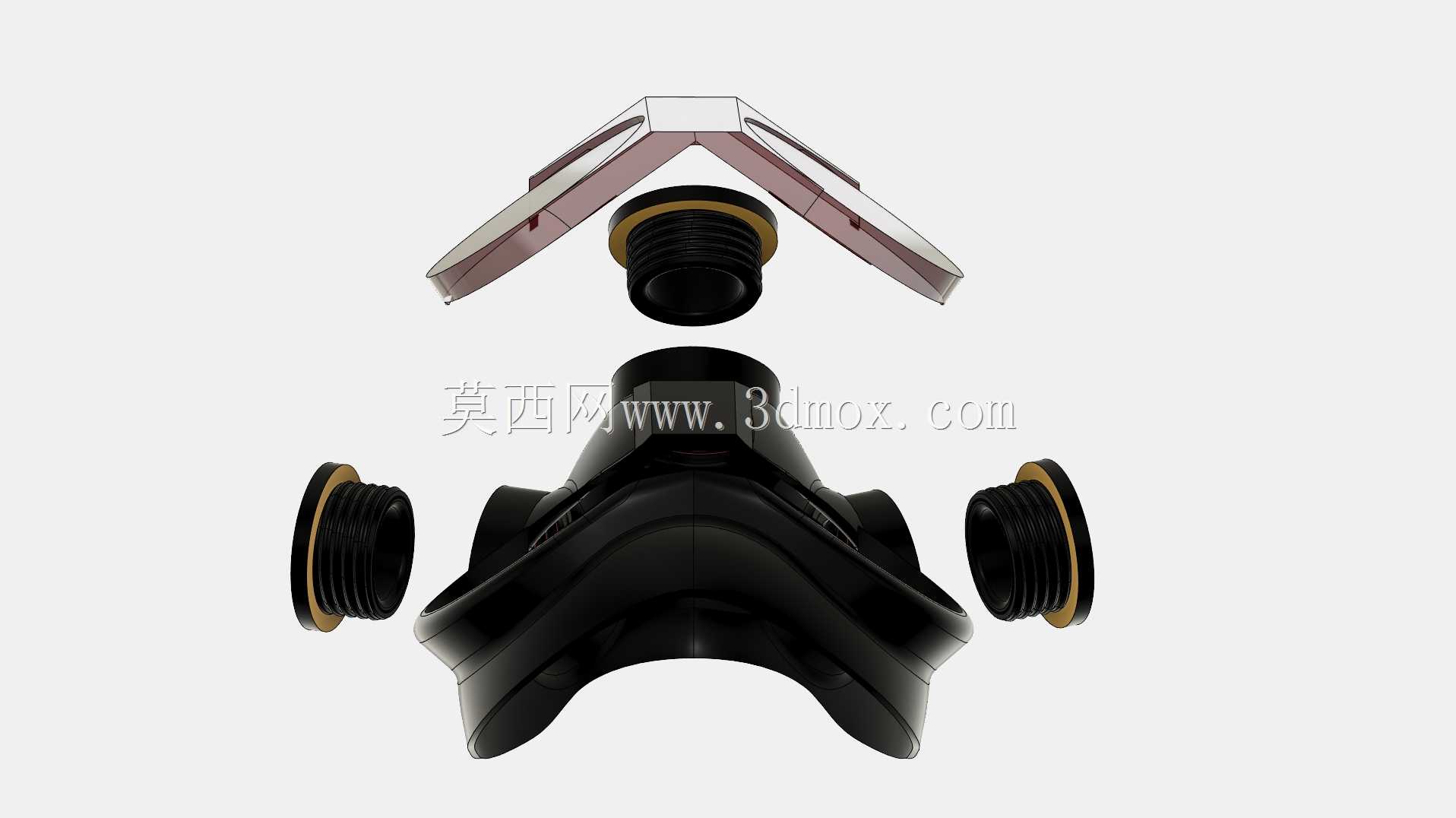

　　安装边界方面，整个面罩组装完成后的最大外轮廓尺寸控制在220毫米×180毫米×160毫米范围内，头带固定位设置在面罩两侧的四个凸耳结构上，凸耳处做了2毫米的圆角加强，穿入弹性头带后可以根据头围调整松紧，适配不同头型的佩戴需求。如果采用分件打印的方案，整个面罩可以拆分为面罩主体、视窗压圈、接口旋盖三个主要部分，单部件的最大尺寸不超过180毫米，即使是成型尺寸较小的桌面3D打印机也能完成制作，分件拼接的位置设置在面罩侧面的非密封区域，拼接后涂覆密封胶就能保证整体气密性，不会影响防护效果。

　　从结构强度角度考虑，面罩主体的壁厚设置为2.5毫米，接口位置的壁厚做了局部加厚到4毫米，避免拧入滤件时出现螺纹滑牙或者结构开裂的情况，所有的棱角位置都做了R2以上的圆角过渡，既可以减少3D打印时的支撑用量，也能避免佩戴时棱角划伤皮肤。视窗压圈采用卡扣加螺丝的双重固定方式，既可以快速拆卸更换视窗，也能保证视窗安装后的压紧力，避免视窗位置出现漏气。如果需要长时间在高浓度有害气体环境下使用，还可以在正面接口接入长导气管，连接远端的送风设备，实现正压防护，拓展了整个面罩的使用场景。
