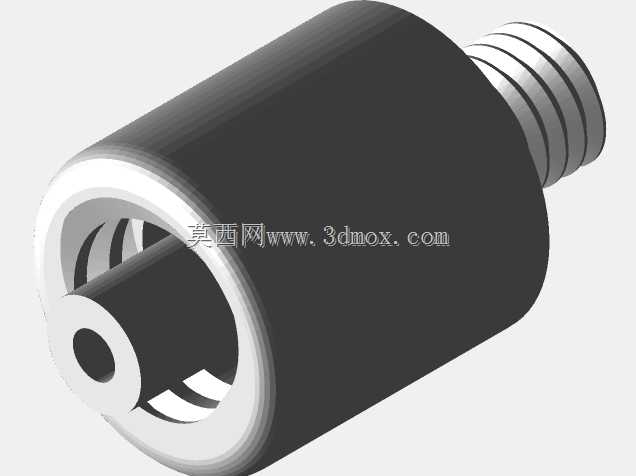

M6外螺纹转标准鲁尔锁连接适配接头

　　在流体管路连接的各类工程场景中，不同接口标准的部件衔接一直是结构设计与现场装配环节常遇到的问题，这款M6外螺纹转鲁尔锁适配接头，正是针对小通径流体回路的接口转换需求设计的转接部件。从实际应用场景来看，这类接头常出现在实验室分析仪器的流体管路、小型液压控制回路、医用流体输送装置、点胶设备的供料管路等场景中，这些场景普遍存在管路通径小、接口标准不统一、需要频繁拆装或者要求连接后具备一定防松脱能力的特点，常规的螺纹直连往往无法同时满足密封与快装锁紧的需求，而鲁尔锁结构本身是小通径流体连接领域应用极广的接口标准，具备锥面自密封、旋合锁紧防脱的特性，但很多设备端的预留接口是公制M6外螺纹，无法直接对接标准鲁尔锁接口的管路或者元器件，这时候就需要这类适配接头完成接口标准的转换。

　　从产品功能特性来看，接头一端采用标准M6外螺纹结构，可直接拧入带有对应M6内螺纹的设备接口，螺纹段的长度经过合理设计，既保证足够的旋合深度满足连接强度要求，又不会因为旋入过长顶触设备内部流道造成通径堵塞；另一端完全遵循iso594标准的鲁尔锁结构设计，包含外锥面配合结构与外侧的锁紧螺纹套，对接标准鲁尔锁公头或者母头时，先通过锥面的过盈配合实现初始密封，再通过外侧的锁套旋合完成机械锁紧，即使管路存在一定的拉扯或者设备运行产生小幅振动，也不会出现接口松脱、流体渗漏的问题。需要说明的是，该适配接头的鲁尔锁端螺纹为适配锁紧功能设计，不承担流体密封的主要作用，密封核心依靠内外锥面的紧密贴合，这也是鲁尔锁结构的典型设计逻辑，建模过程中严格遵循锥度参数要求，保证锥面配合的贴合度符合实际使用的密封要求。

　　从设计思路层面，这款接头采用整体式结构设计，没有多余的拼接部件，主体为单一回转体结构，加工时可通过棒料一次车削成型，减少了装配环节带来的密封隐患，也降低了批量加工的成本。接头内部的流道采用等通径设计，从M6螺纹端到鲁尔锁端的内孔直径保持一致，没有出现通径突变的情况，可减少流体在接头内部的流阻损失，避免小通径管路中因为截面突变造成的流体压力波动或者残留积液问题，这一点对于输送贵重试剂、高精度点胶、微量流体控制的场景尤为重要，通径的一致性可以保证流体输送的精度可控。接头的主体外圆柱面做了光面处理，没有设计额外的扳手卡位结构，实际装配时可以通过夹持外圆柱面完成M6螺纹端的拧紧，或者针对小扭矩的装配需求，直接手动旋合后再用工具稍加紧固即可，因为M6螺纹本身的规格较小，过大的拧紧力矩反而会造成螺纹滑牙或者设备端接口损坏，光面外圆的设计也能避免接头棱角对周边管路或者操作人员造成刮擦。

　　从外形尺寸与安装边界来看，接头的总长度控制在紧凑的范围内，M6螺纹段的外径符合公制螺纹的标准尺寸，鲁尔锁端的最大外径略大于主体圆柱直径，安装时需要预留的径向空间不超过鲁尔锁端的最大外径，轴向安装空间只需要满足接头总长度加上对接鲁尔锁接头的旋合长度即可，不会占用过多的设备内部安装空间，非常适合集成在结构紧凑的小型流体设备内部。接头的两端接口同轴度在建模时做了严格约束，保证M6螺纹的轴线与鲁尔锁锥面的轴线完全重合，避免安装后出现对接偏斜、密封失效的问题。在实际选型使用时，需要注意这款接头适配的是标准iso594鲁尔锁接口，对接非标准鲁尔接头时可能出现密封不严或者锁止不到位的问题，同时M6螺纹端的密封可根据实际输送流体的特性，选择在螺纹段缠绕生料带或者添加小型密封垫圈，进一步提升接口处的密封可靠性，针对有耐腐蚀需求的使用场景，可选用对应耐腐蚀材质加工成品，建模时的结构尺寸完全满足各类常规金属、工程塑料材质的加工工艺要求，不需要做额外的结构调整即可直接用于生产加工的参考。
