450mm规格V槽工业铝型材结构设计

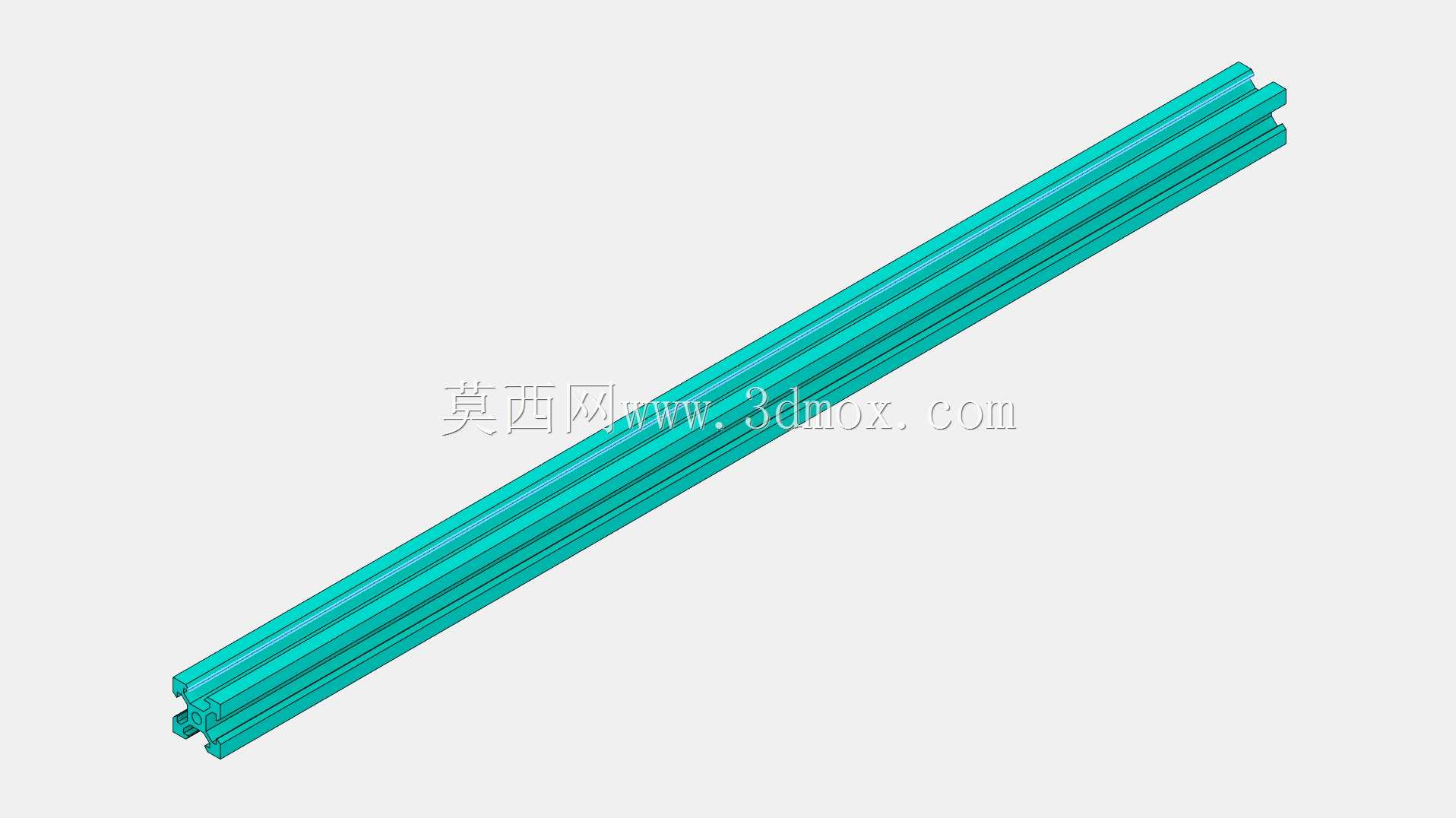

　　做非标设备框架选型这么多年，V槽铝型材一直是轻量化搭建场景里绕不开的基础构件，这次建模的2020规格Vslot铝型材，单根长度做到450mm，刚好覆盖桌面级小型设备的横向支撑、竖直立柱的常用尺寸段，不用额外做截断加工就能直接适配多数小型自动化模组的安装需求。很多刚入行的结构工程师容易把这类V槽铝型材和普通欧标2020铝型材搞混，实际上二者的槽口设计逻辑完全不同，普通欧标型材的T型槽主要用来放置T型螺母装附配件，而Vslot的V型槽是直接作为运动导轨使用的，配合配套的偏心轮滚轮，就能直接实现直线往复运动的导向功能，省去了额外安装直线导轨的成本与装配空间，这也是这类型材在桌面级3D打印机、小型激光雕刻机、轻型移栽模组里被大量使用的核心原因。

　　从实际应用场景来看，这个长度的2020V槽铝型材，最常用来做桌面设备的X轴运动横梁，因为20系列的型材截面尺寸足够紧凑，单根450mm长度下的静载挠度完全能满足轻型负载的运动精度要求，搭配滚轮组的时候，V槽的90度夹角可以同时实现两个方向的限位，运动过程中不需要额外添加导向轮就能避免滑车跑偏，相比光轴导轨的装配方式，铝型材本身既是结构支撑件又是导向件，整个运动模组的零件数量能减少近三分之一，装配调试的工作量也会大幅降低。除了作为运动导轨使用，这类型材也常用来做小型设备的外框架搭建，V槽本身也可以兼容T型螺母的安装，在不需要运动的固定连接位置，直接用T型螺母搭配角码就能实现快速拼接，不需要像方管焊接那样做表面处理，搭建完成的框架后期调整改型也非常方便，只需要松开紧固件就能重新调整位置，对于需要频繁迭代的实验类设备、原型机开发来说，这种模块化的连接方式优势非常明显。

　　在设计建模的时候，首先要保证的就是V槽的形位公差，槽口的两个斜面角度偏差必须控制在合理范围内，不然滚轮和槽面接触的时候会出现间隙或者过压，要么运动过程中产生晃动影响精度，要么滚轮磨损过快缩短使用寿命。型材的壁厚设计也要兼顾强度和重量，20系列的Vslot型材常规壁厚在1.5mm到2mm之间，这个壁厚下450mm长度的型材两端固定时，中间位置加载5kg的负载，挠度不会超过0.2mm，完全能满足桌面级设备的精度要求，同时整根型材的重量也能控制在比较低的水平，运动过程中驱动电机的负载不会过大。型材端面的连接孔位也做了标准化的预留，和同系列的2040、2060型材可以直接对接，不需要额外设计转接件，搭建多轴模组的时候可以直接拼接成立式结构、龙门结构等多种布局形式。

　　安装边界方面，这根450mm长度的型材作为横梁使用时，两端的固定端至少要保留20mm的搭接长度，才能保证连接的刚性，如果是作为竖直立柱使用，底部的固定座需要包覆型材至少30mm的长度，避免设备运行过程中出现立柱晃动的问题。槽口内部的空间尺寸刚好适配M5规格的T型螺母和配套的滚轮组件，安装配件的时候不需要对型材做二次加工，直接将螺母滑入槽内就能调整到任意位置锁紧。V槽的表面粗糙度要求也需要在建模时明确标注，因为槽面是和滚轮直接接触的运动面，粗糙度过高会增大运动阻力，加快滚轮磨损，过于光滑又会导致滚轮和槽面之间的摩擦力不足，运动时容易出现打滑的问题，常规挤出成型的铝型材经过表面阳极氧化处理后，粗糙度刚好能满足使用要求，不需要额外做机加工处理，这也是这类型材成本可控的重要原因。

　　很多工程师在选型的时候容易忽略型材的直线度要求，实际上作为运动导轨使用时，整根型材的直线度偏差直接影响最终的运动精度，450mm长度的型材直线度偏差需要控制在0.1mm以内，不然滑车在运动过程中会出现卡顿、阻力忽大忽小的问题，建模的时候需要在技术要求里明确直线度公差，避免采购回来的型材因为变形无法满足使用要求。另外型材的四个V槽是对称分布的，也就是说同一根型材可以同时在四个方向安装滚轮或者连接配件，搭建复杂结构的时候可以灵活选择安装面，比如做十字滑台的时候，一根型材的上下两个槽面可以分别作为两个运动轴的导向面，进一步压缩整个模组的安装空间，这也是普通T槽铝型材不具备的结构优势。在做轻量化设备设计的时候，合理利用这类V槽铝型材的结构特性，能在保证结构刚性和运动精度的前提下，大幅降低整体设计的复杂度，减少定制加工件的数量，缩短整个项目的开发周期，同时后期维护更换也非常方便，不需要单独定制替换件，直接采购标准型材就能完成维修更换。
