适配3D打印设备的OX型细丝挤出结构

　　桌面级FDM3D打印设备的送料稳定性，一直是制约大尺寸幅面打印成型精度的核心痛点，常规近程挤出结构受限于安装空间，往往无法兼顾大扭矩输出与轻量化安装需求，而远程送料结构又存在送丝响应滞后、回抽精度不足的问题，这款OX挤出结构的设计，正是瞄准这一工程矛盾点展开的结构优化。从实际应用场景来看，该结构既可以适配波顿式远程送料架构，通过高减速比的齿轮组放大驱动扭矩，降低远端送丝的阻力损耗，也可直接安装在具备足够安装刚性的大尺寸打印机运动端，作为近程直接驱动挤出单元使用，覆盖从桌面级小型打印机到工业级大幅面FDM设备的送料需求。

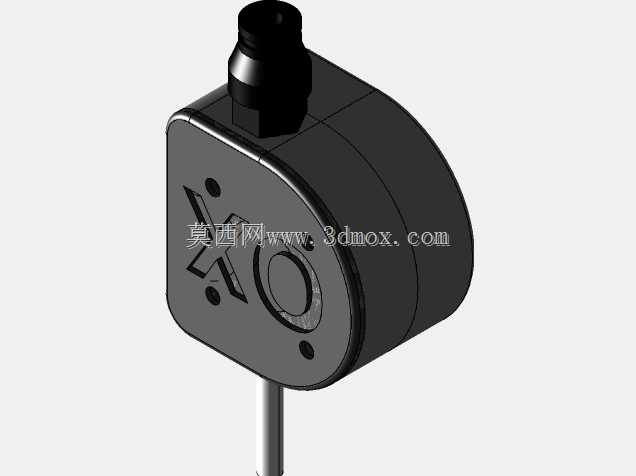

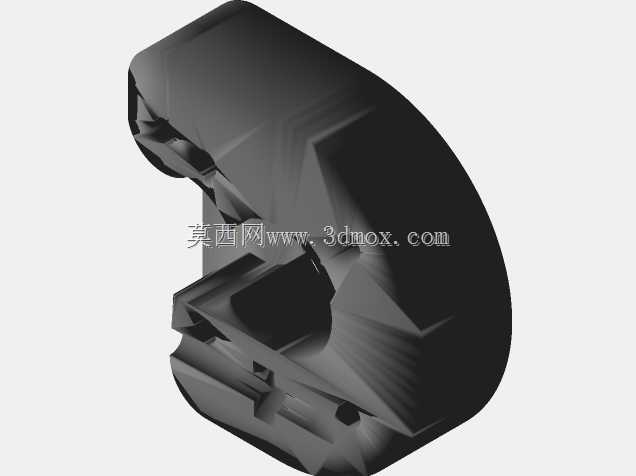

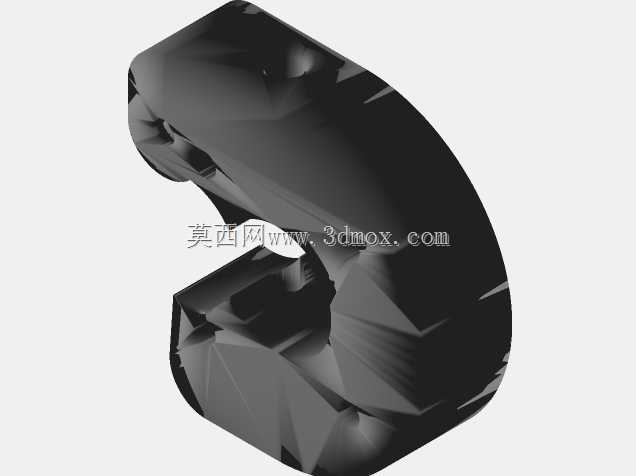

　　结构设计层面，这套挤出机构参考了成熟的8mm轴长丝进给齿轮的啮合参数，将送丝轮的有效啮合长度控制在合理区间，默认适配1.75mm直径的常规打印耗材，针对部分用户使用3mm耗材的改装需求，仅需更换对应模数的驱动齿轮，同时微调丝道的导向孔径即可完成适配，无需对主体安装结构做大规模修改，大幅降低了不同耗材场景下的改装成本。整个机构的打印部件仅包含3个独立结构件，没有复杂的异形支撑结构，即便是使用普通桌面级FDM打印机也能完成所有非标结构件的制作，装配过程不需要专用工装，仅用常规内六角扳手即可完成全部组装流程，徽标封盖属于可选装饰部件，不安装也不会影响机构的整体运行精度与结构强度。

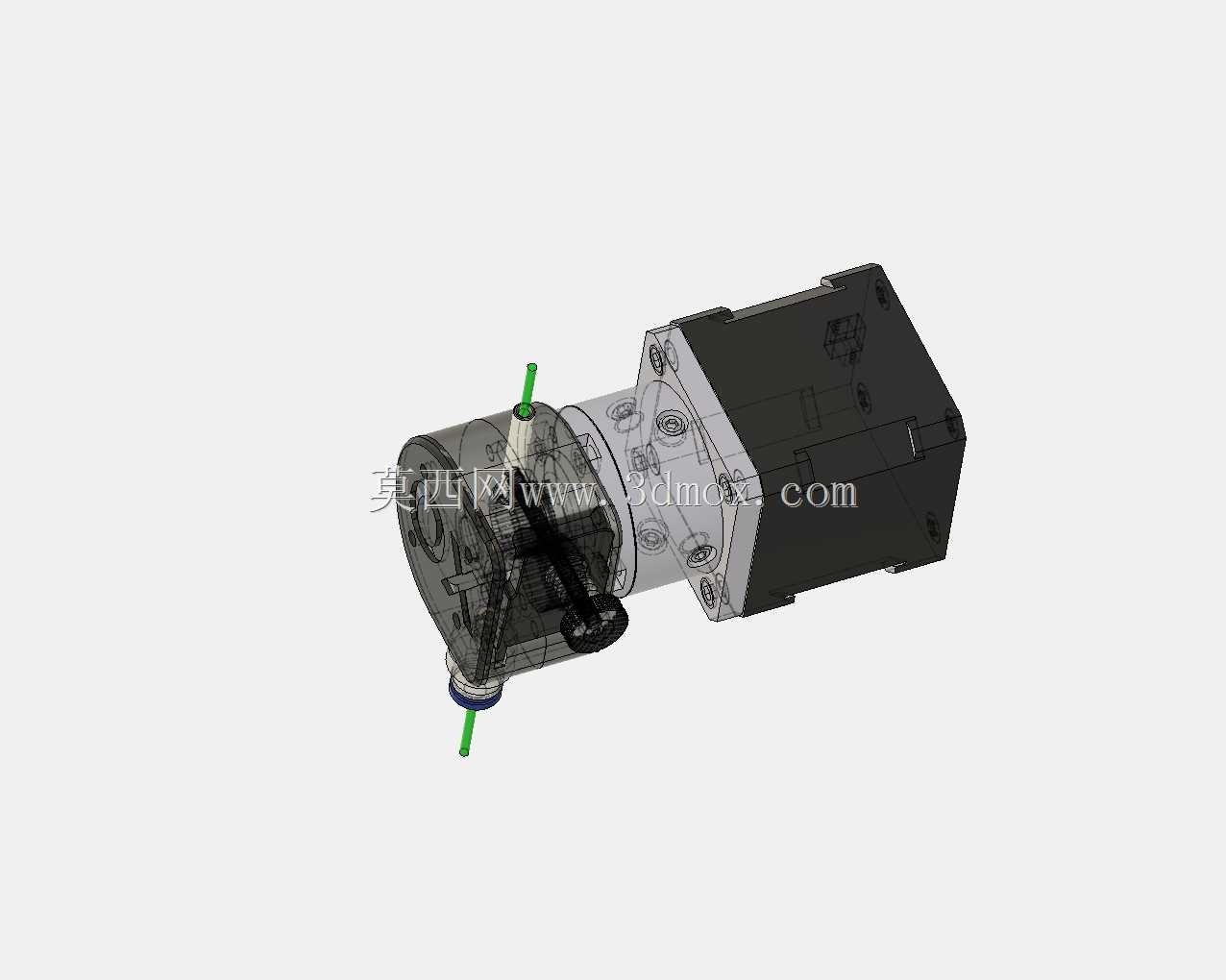

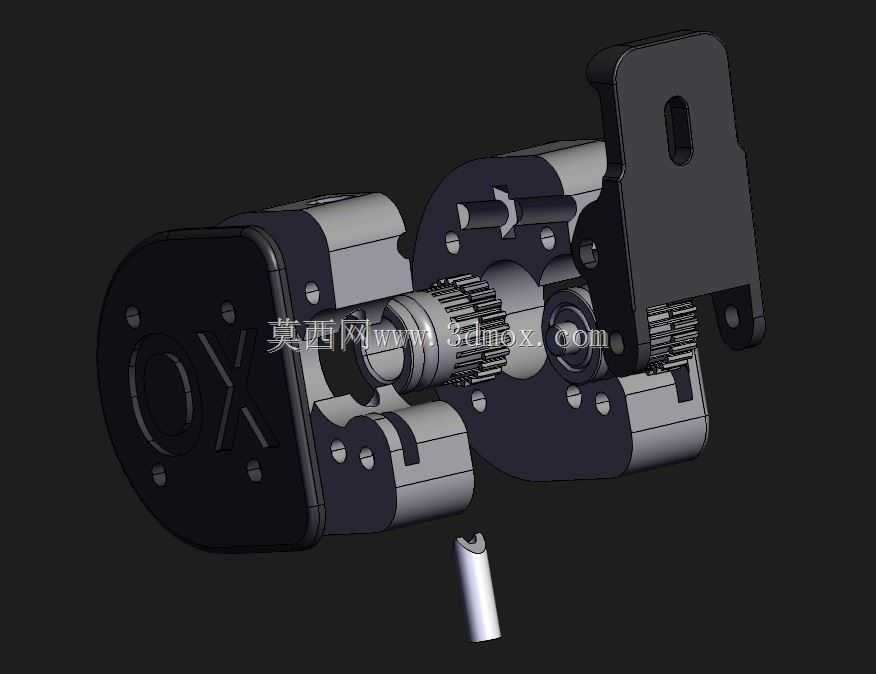

　　从功能特性来看，这套挤出结构采用行星齿轮组作为减速增扭的核心传动结构，相比常规的单级齿轮减速挤出机构，在相同的驱动电机输出功率下，可以获得更大的送丝挤压力，即便是在高速打印场景下，也能保证耗材稳定送入热熔喉管，避免出现送丝打滑、出料不均的问题。齿轮组的啮合间隙经过反复调校，既不会因为间隙过大导致送丝回抽精度下降，也不会因为间隙过小导致传动阻力增大、电机负载过高。丝道的导向部分做了阶梯式倒角处理，耗材从进入挤出轮到送入喉管的整个路径没有直角拐点，最大程度降低了送丝过程中的阻力损耗，即便是使用韧性较差的脆性耗材，也不容易出现断丝堵头的问题。

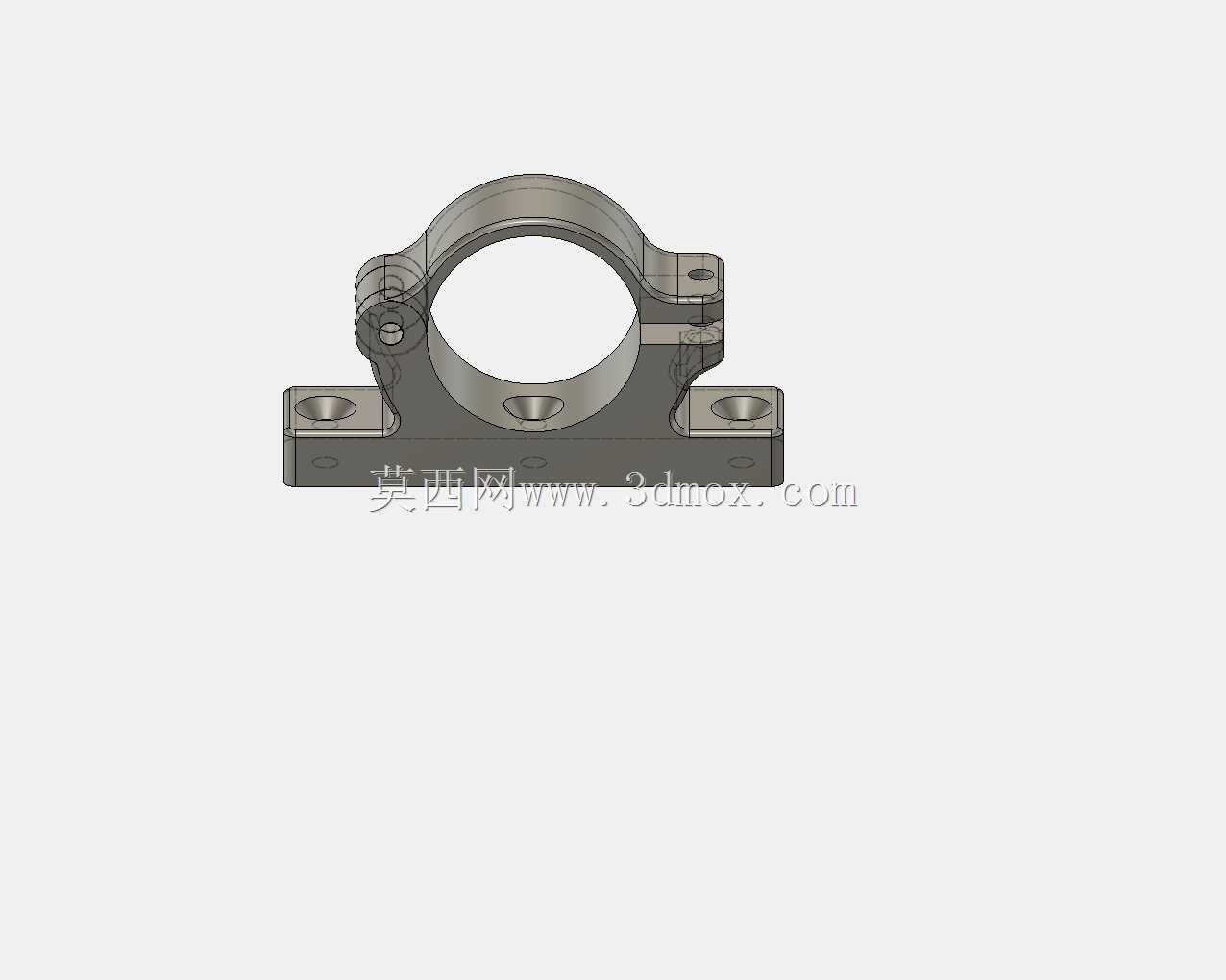

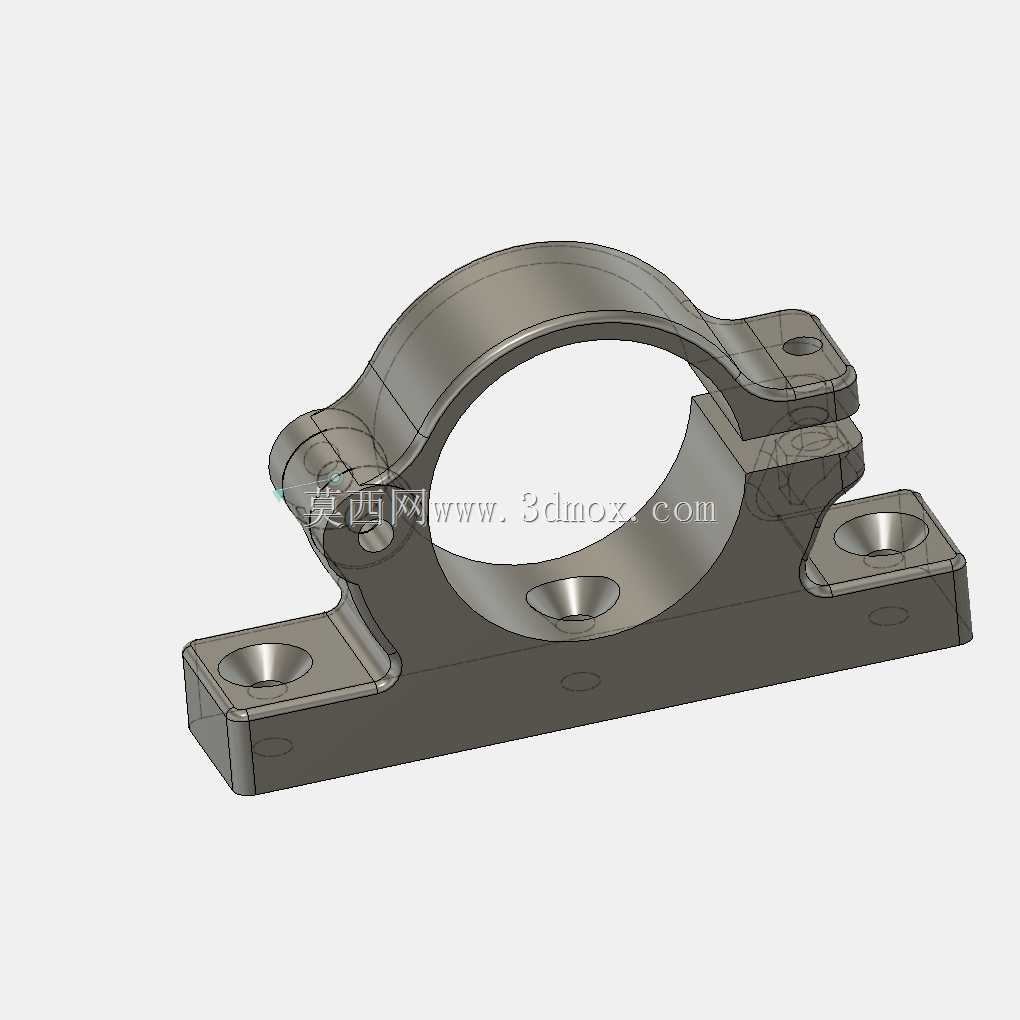

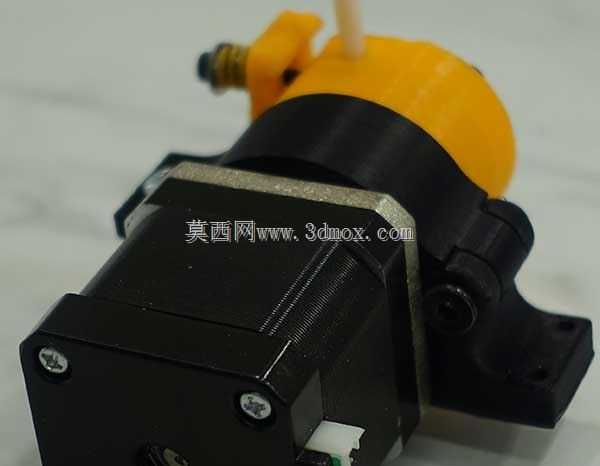

　　安装边界与尺寸适配方面，这套挤出结构的安装孔位采用通用的标准间距设计，可以直接适配市面上绝大多数的E3D规格热端安装座，也可以通过转接板适配其他规格的热熔组件。整体结构的外轮廓做了紧凑化处理，安装在打印机X轴运动滑台上时，不会与周边的限位开关、皮带固定座、走线槽等部件产生运动干涉，运动端的额外负载控制在合理区间，不会因为挤出机构重量过大导致X轴运动惯性增加，进而影响打印件的表面成型质量。原型机经过长时间的连续打印测试，在常规PLA、PETG耗材的打印场景下，送丝精度稳定，长时间运行没有出现齿轮磨损、送丝打滑的问题，针对切片机适配的配套参数文件，也针对该结构的送丝特性做了对应优化，用户直接导入即可获得匹配的送料参数，不需要反复测试调整回抽距离、送丝倍率等核心参数。

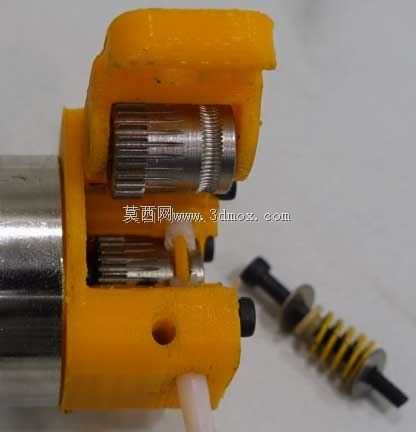

　　在实际装配调试过程中需要注意，驱动齿轮的固定顶丝需要对准电机轴的平面位置，避免长时间运行后齿轮出现轴向窜动，影响送丝精度；送丝压臂的压力调整需要根据耗材的硬度做对应适配，打印PLA等硬质耗材时可以适当降低压臂压力，避免耗材被压轮压变形导致丝道堵塞，打印TPU等柔性耗材时可以适当增大压臂压力，保证柔性耗材不会在送丝轮位置出现弯折堆料。整个结构的所有传动部件都预留了润滑脂填充空间，初次装配时在齿轮啮合位置涂抹少量低温润滑脂，即可大幅降低传动噪音，延长齿轮部件的使用寿命。
