四旋翼无人飞行器结构设计三维作品

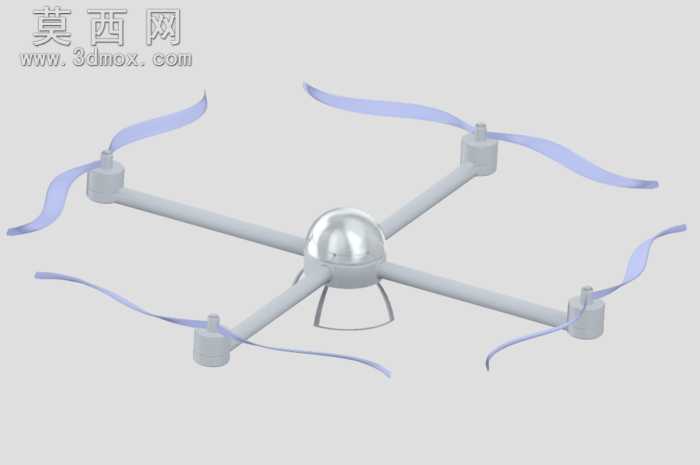

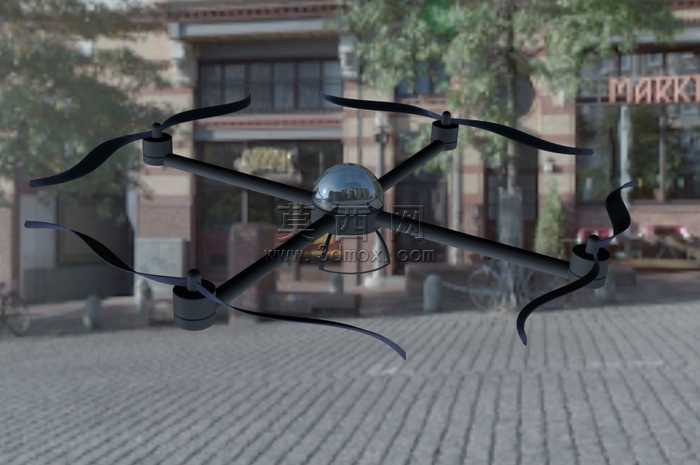

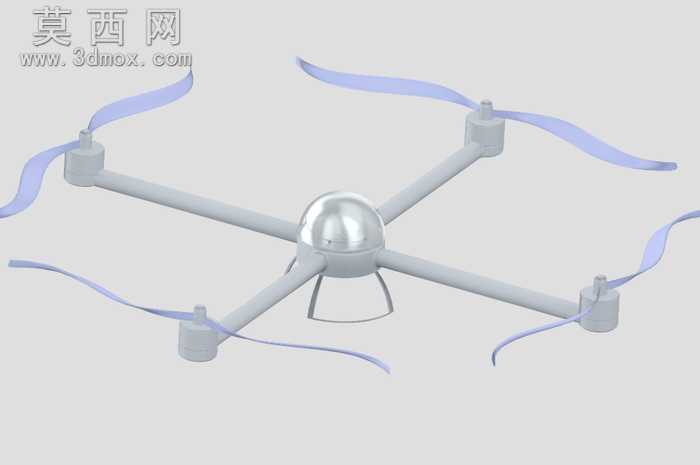

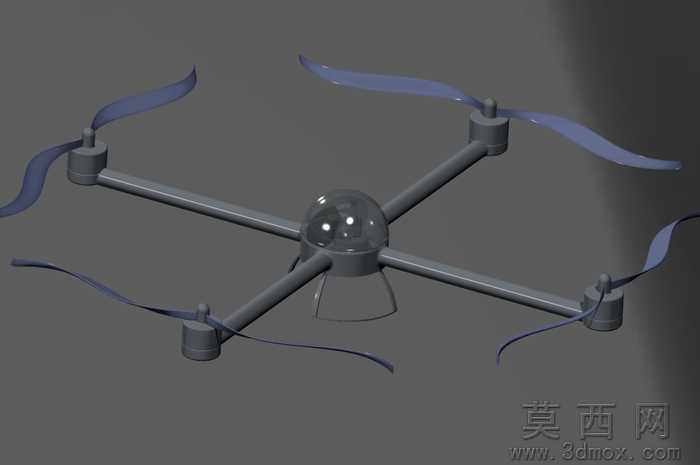

本作品为四旋翼飞行载具的三维建模设计成果，建模阶段围绕四旋翼飞行器的核心结构逻辑展开，首先完成中心载荷舱的主体建模，采用半球形透明舱罩搭配下部承托基座的结构设计，舱罩部分通过曲面建模工具构建顺滑的弧面轮廓，既保证气动外形的流畅性，也预留了内部航电设备、飞控模块、电池组件的安装空间，基座部分设置了四个呈十字对称分布的机臂连接接口，保证四个机臂的安装角度、延伸长度完全一致，为飞行过程中的动力平衡提供结构基础。机臂部分采用等径圆柱杆件建模，从中心基座向外水平延伸，末端设置电机安装座，安装座的定位精度经过参数化校准，确保四个电机的轴线完全垂直于机身水平面，避免动力输出角度偏差带来的飞行姿态偏移问题。旋翼部分采用柔性材质模拟设计，建模时还原了旋翼工作状态下的自然弯曲形变，通过曲面扭曲、弧度调整呈现出旋翼旋转时的视觉效果，同时对旋翼的翼型轮廓做了简化优化，兼顾渲染表现力与模型轻量化需求。材质与渲染阶段，中心舱罩赋予高透亚克力材质，调整折射与反射参数模拟透明防护壳的质感，机臂与电机座采用哑光深灰工程塑料材质，添加细微的颗粒质感提升真实度，旋翼部分赋予半透明深蓝色柔性复合材料材质，调整半透明参数与光泽度，还原尼龙或碳纤维复合旋翼的视觉特征。渲染场景采用中性灰色渐变背景，搭配柔和的三点布光，主光源从侧上方照射突出机身结构轮廓，辅光源补光弱化暗部死黑，轮廓光勾勒机臂与旋翼的边缘，让整体模型的结构层次清晰呈现。设计思路上遵循四旋翼飞行器的对称布局原则，所有结构均以中心舱为原点呈90度十字对称分布，保证四个动力单元的力矩输出平衡，简化飞控调试的结构基础，同时整体结构做了模块化拆分设计，中心舱、机臂、电机座、旋翼均可独立拆分，方便后续调整零件参数、替换不同规格的机臂或旋翼组件，也可用于后续的3D打印验证、结构装配演示等场景，模型整体结构简洁合理，还原了消费级四旋翼飞行器的核心结构特征，可作为航空模型结构教学、无人机设计参考的三维素材使用。
