巴基斯坦无人侦察机外观结构三维建模

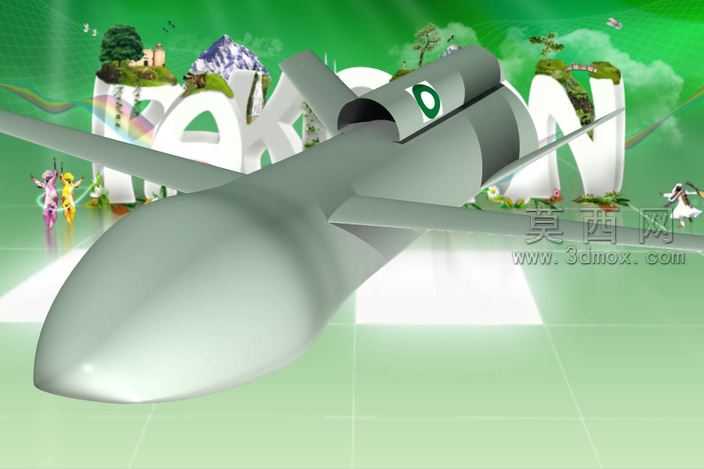

本模型围绕巴基斯坦列装的无人侦察机开展全参数化三维建模工作，建模阶段以真实装备的公开气动外形参数为基准，首先在草图模块绘制机身纵向对称面轮廓线，通过多段样条曲线拟合机头钝圆整流罩的流线曲面，确保机头段曲面曲率连续无拐点，匹配机载侦察设备舱的内部容纳空间需求。机身主体采用回转曲面结合多截面实体放样完成建模，精准还原了中段机身的圆柱段轮廓与尾段发动机舱的收敛过渡结构，机身表面预留了传感器窗口、天线安装位的细节特征，所有凸起结构均通过布尔运算与机身主体完成合并，保证模型整体为封闭实体结构，无破面、重叠面等几何错误。机翼部分采用大展弦比平直翼布局，通过翼型曲线导入后沿翼展方向放样生成机翼实体，还原了机翼与机身的翼身融合过渡结构，翼尖部分做了切尖修形处理，尾翼采用V型尾翼布局，尾翼安定面与操纵面的分割线通过曲面分割命令完成，清晰呈现尾翼的气动分区结构。动力系统部分还原了尾推式螺旋桨动力舱的外形结构，发动机舱与机身尾段的衔接处做了整流过渡处理，降低气动阻力的同时还原真实装备的外观特征。材质渲染阶段，机身主体采用亚光浅灰航空涂层材质，调整材质的粗糙度参数模拟真实无人机蒙皮的哑光质感，机身上的标识图案通过贴图映射功能贴合到机身对应曲面位置，确保标识无拉伸变形。渲染场景搭建时采用柔和的环境漫反射光照，搭配浅绿渐变背景突出模型主体轮廓，通过环境光遮蔽效果强化机身曲面的光影层次，清晰呈现机身、机翼、尾翼之间的结构衔接关系。建模过程中严格控制曲面的公差范围，所有相邻曲面的连接公差控制在0.01mm以内，保证模型可直接用于后续的气动仿真分析、3D打印验证或者展示动画制作，整体模型完整还原了该型无人机的典型气动布局特征，结构层级清晰，特征参数可编辑，能够满足不同场景下的使用需求。
