四旋翼飞行机器人结构设计三维模型

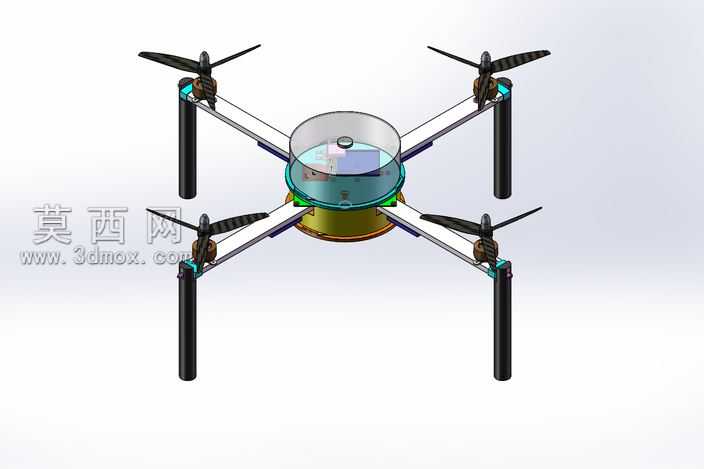

本作品为四旋翼飞行机器人的三维结构设计模型，采用三维建模软件完成全参数化的结构搭建，整体布局遵循经典X型四旋翼构型，兼顾结构对称性与飞行力学平衡需求。建模过程中首先完成中心载荷舱的主体结构设计，舱体采用上下分层的组合式结构，上层设置透明可视化防护外罩，可直观展示舱内搭载的功能模块布局，下层为设备安装基座，预留了飞控板、电池、传感模块的标准安装位，舱体边缘做圆弧过渡处理，既降低飞行过程中的风阻影响，也避免尖锐结构带来的装配安全隐患。机臂部分采用轻量化的杆状结构设计，四根机臂从中心舱体呈十字对称向外延伸，每根机臂与中心舱的连接位置设置了加强定位结构，保障机臂的连接刚性，降低飞行过程中的结构震颤；机臂末端设计有一体化的动力安装座，用于固定无刷电机与旋翼组件，旋翼采用正反桨配对设计，建模时还原了桨叶的翼型曲面与桨根的安装定位结构，同时在每根机臂的下方设计了柱状起落支撑脚，支撑脚采用垂直向下的等径柱体结构，底部做平切处理，保障起降过程的支撑稳定性，避免机身底部设备直接接触地面造成磕碰损伤。材质渲染阶段，中心舱透明外罩赋予高透亚克力材质，还原通透的视觉效果，舱体基座赋予哑光金属质感材质，机臂采用亮面铝合金材质表现，动力组件与起落支撑脚采用高强度工程塑料材质，旋翼部分赋予碳纤维纹理材质，通过不同材质的区分清晰展现各部件的功能属性与结构层次。整体设计充分考虑四旋翼飞行器的结构强度、轻量化需求与装配合理性，各部件之间的连接关系清晰明确，无干涉错位问题，可直接用于结构验证、教学演示或后续的功能改装设计，完整还原了四旋翼飞行机器人从中心舱到机臂、动力组件、起落架的全结构细节，结构比例协调，曲面过渡流畅，能够直观展现四旋翼飞行器的典型机械结构特征。
