日产车型排气系统三孔连接法兰结构

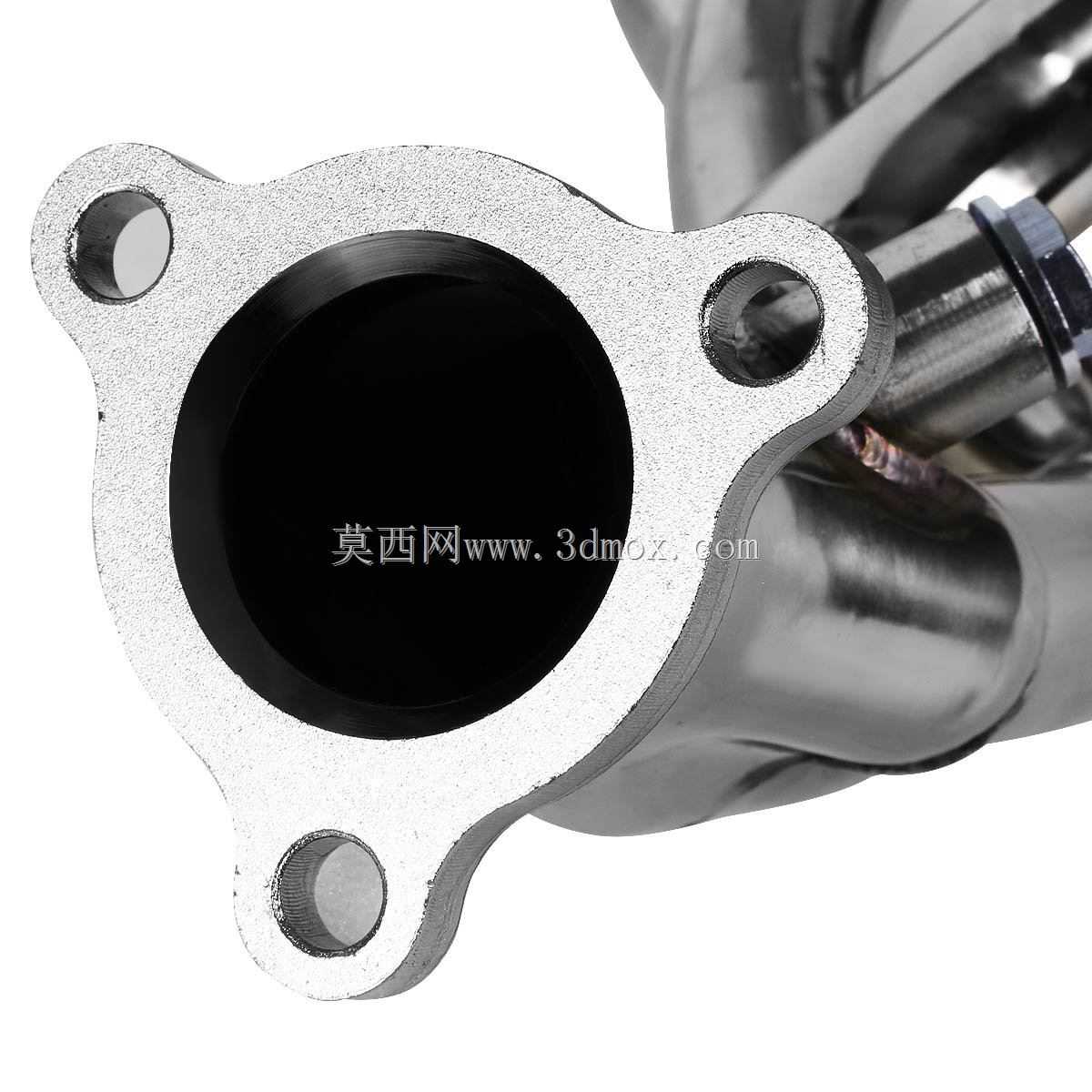

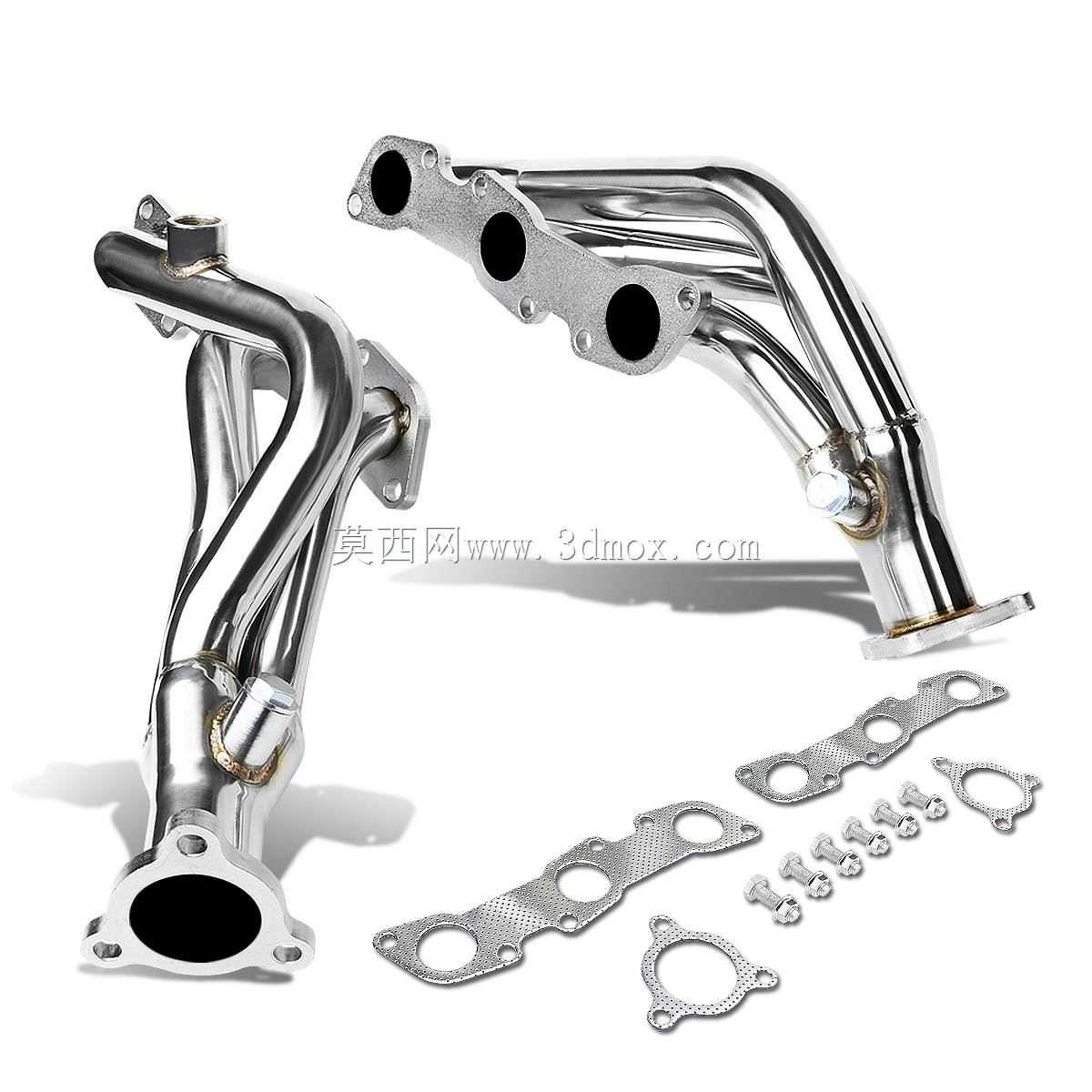

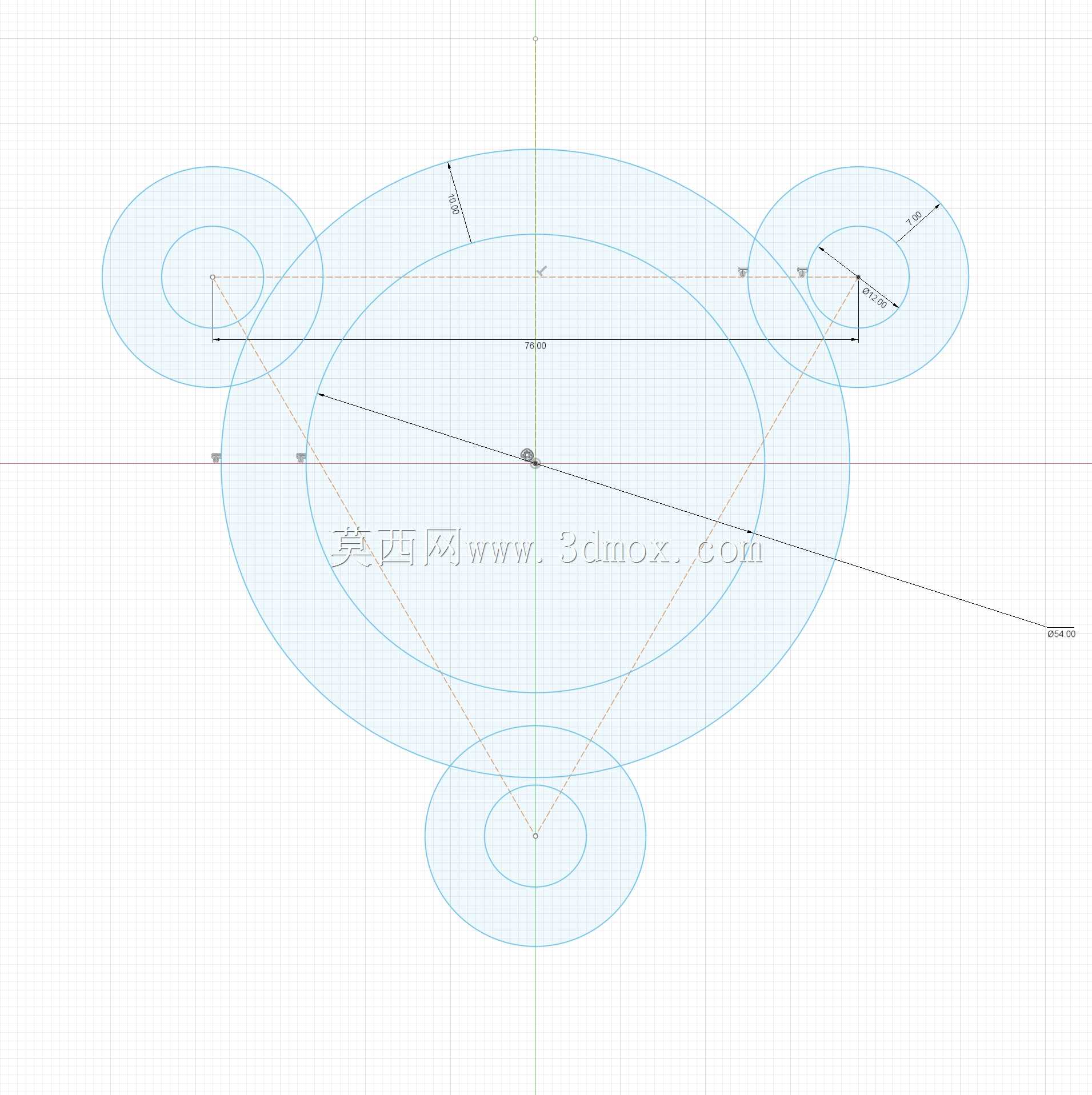

　　在汽车排气系统的改装与维修作业中，排气歧管与下游管路的连接法兰是决定密封可靠性、装配适配性的核心零件，这款适配特定日产车型的三孔排气法兰，正是针对排气集管出口的连接需求开发的结构件。从实际装车场景来看，这类法兰主要承担排气歧管集管端与头段排气管的刚性连接作用，既要承受发动机排气带来的持续高温、脉冲振动，还要保证接合面的密封性能，避免排气泄漏引发的噪音、动力损失甚至尾气排放不达标问题。不同于常规圆形四孔法兰，这款法兰采用三孔非对称布置的结构，完全匹配对应车型排气集管出口的安装点位，三个安装孔的中心距严格按照原车接口尺寸设定，任意两孔中心距为76mm，安装时无需对原车集管端进行额外打孔或焊接改造，可直接对位装配，

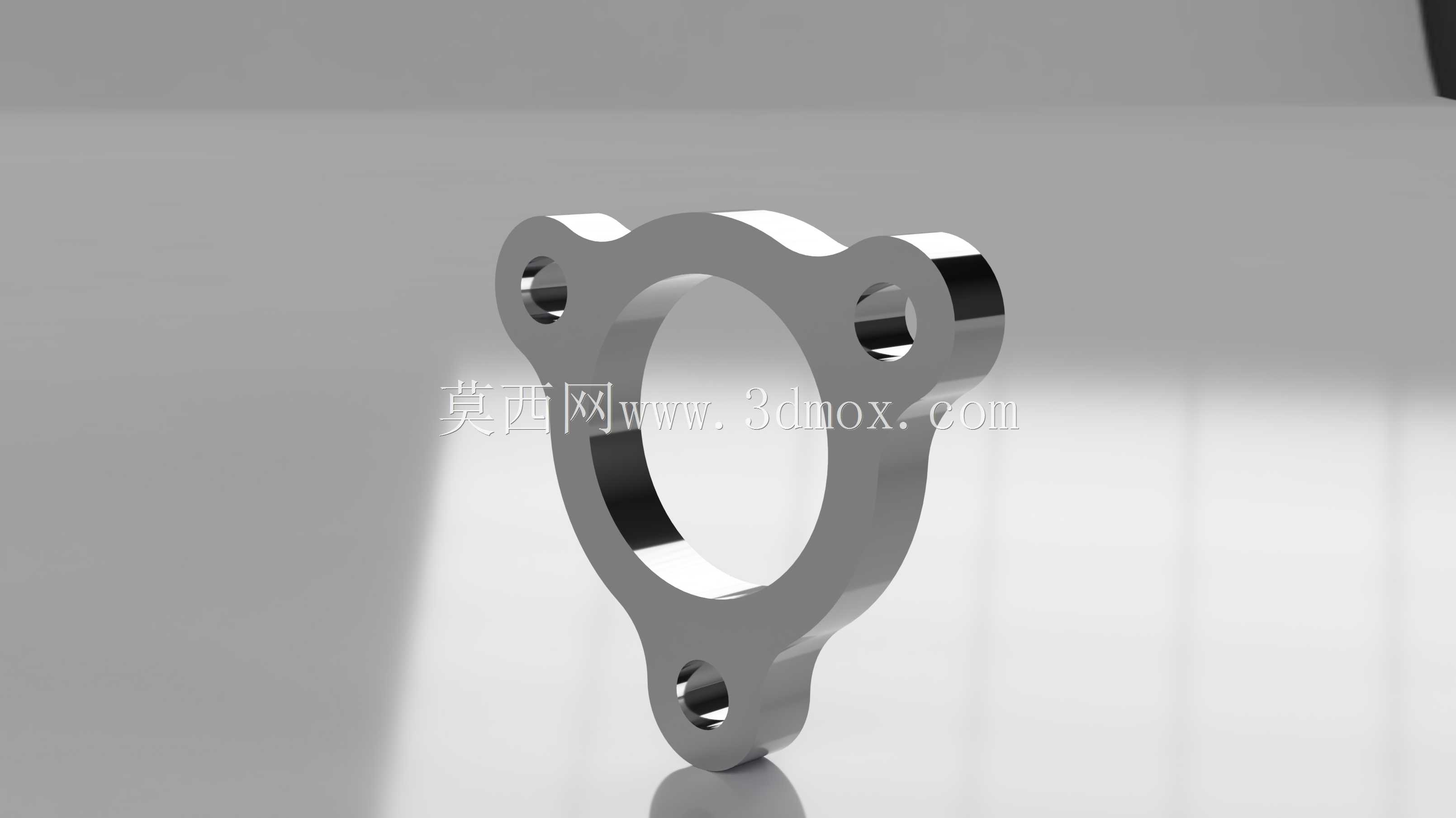

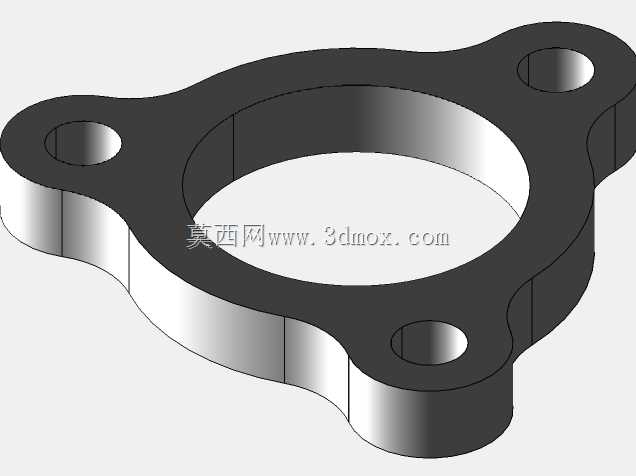

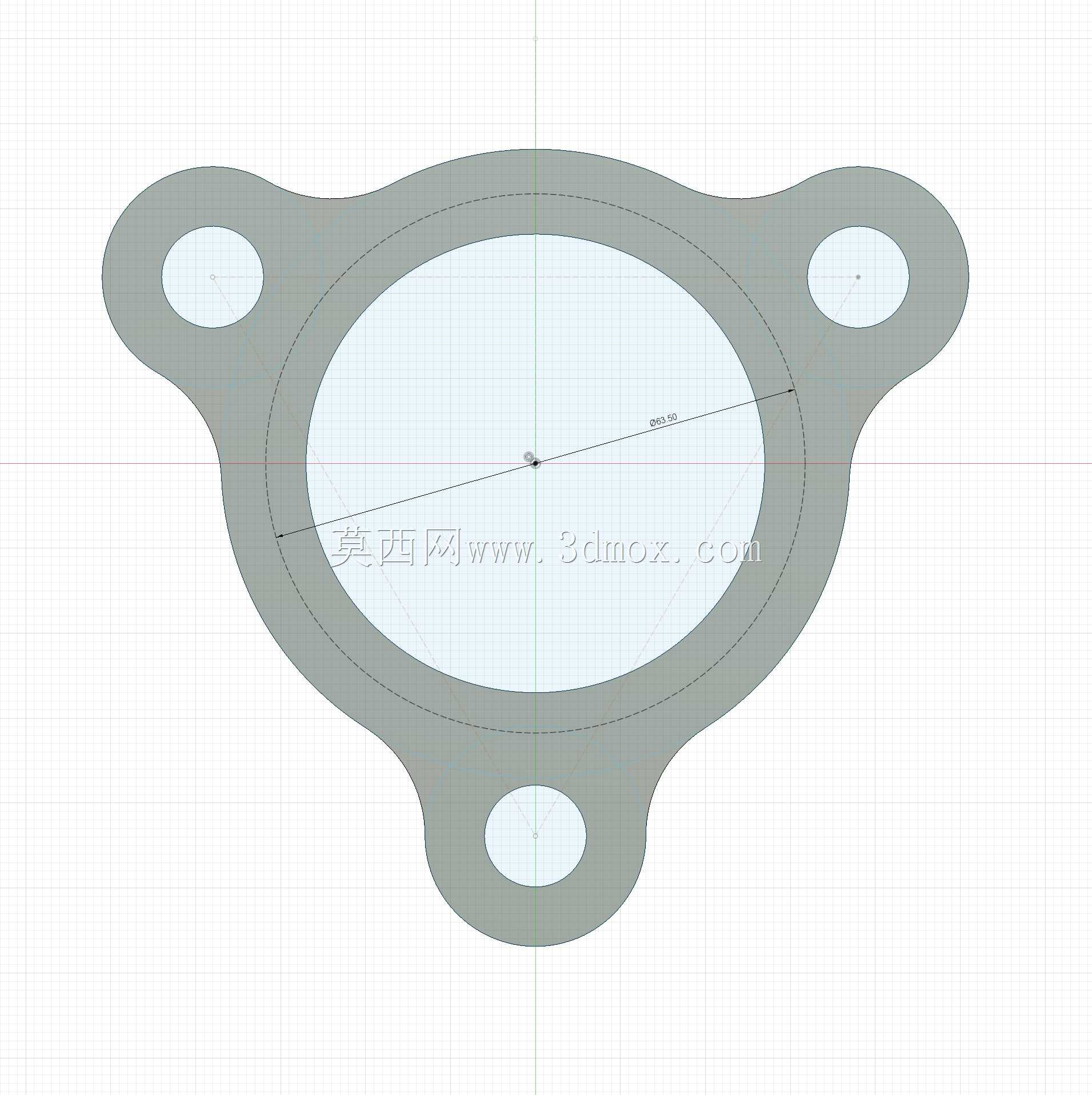

　　大幅降低改装或维修时的适配难度。法兰的中心通孔直径与原车排气通路内径保持一致，不会出现通径缩口导致的排气背压升高问题，保证排气气流的顺畅通过，避免影响发动机的进排气效率。从结构设计思路来看，法兰本体采用异形轮廓设计，没有采用冗余的圆形外轮廓，而是顺着三个安装孔的分布位置做了切边处理，在保证安装孔周边结构强度、满足螺栓锁紧受力要求的前提下，尽可能缩减了法兰的整体外形尺寸与重量，既减少了高温下的材料热膨胀变形量，也能适配发动机舱内狭窄的布置空间，避免与周边的管线、隔热板、车身结构件发生运动干涉。法兰的接合面设计为全平面结构，没有额外的密封槽结构，实际装配时配合耐高温排气密封垫片即可实现可靠密封，这种设计也降低了法兰的加工难度，

　　无论是采用等离子切割下料还是铣削成型，都能快速获得合格的接合面平面度，保证密封效果。在材料适配性上，该法兰结构可适配多种常用的法兰加工材料，既可以采用低碳钢切割后做表面防锈处理用于日常维修替换，也可以采用不锈钢材质加工满足改装场景下的耐腐蚀、耐高温需求，法兰的厚度设计充分考虑了螺栓锁紧时的受力变形量，在常规螺栓锁紧力矩下不会出现翘曲变形，保证长期使用后的密封可靠性。实际安装作业中，三个安装孔可适配对应规格的排气连接螺栓，螺栓穿入后可采用双螺母防松或者螺纹锁固胶辅助防松，抵消发动机运行过程中传递到排气系统的持续振动，避免螺栓松动导致的密封失效。法兰的背面设计为平直面，可直接与排气集管的出口端面对齐贴合，若需要外接不锈钢排气管路，

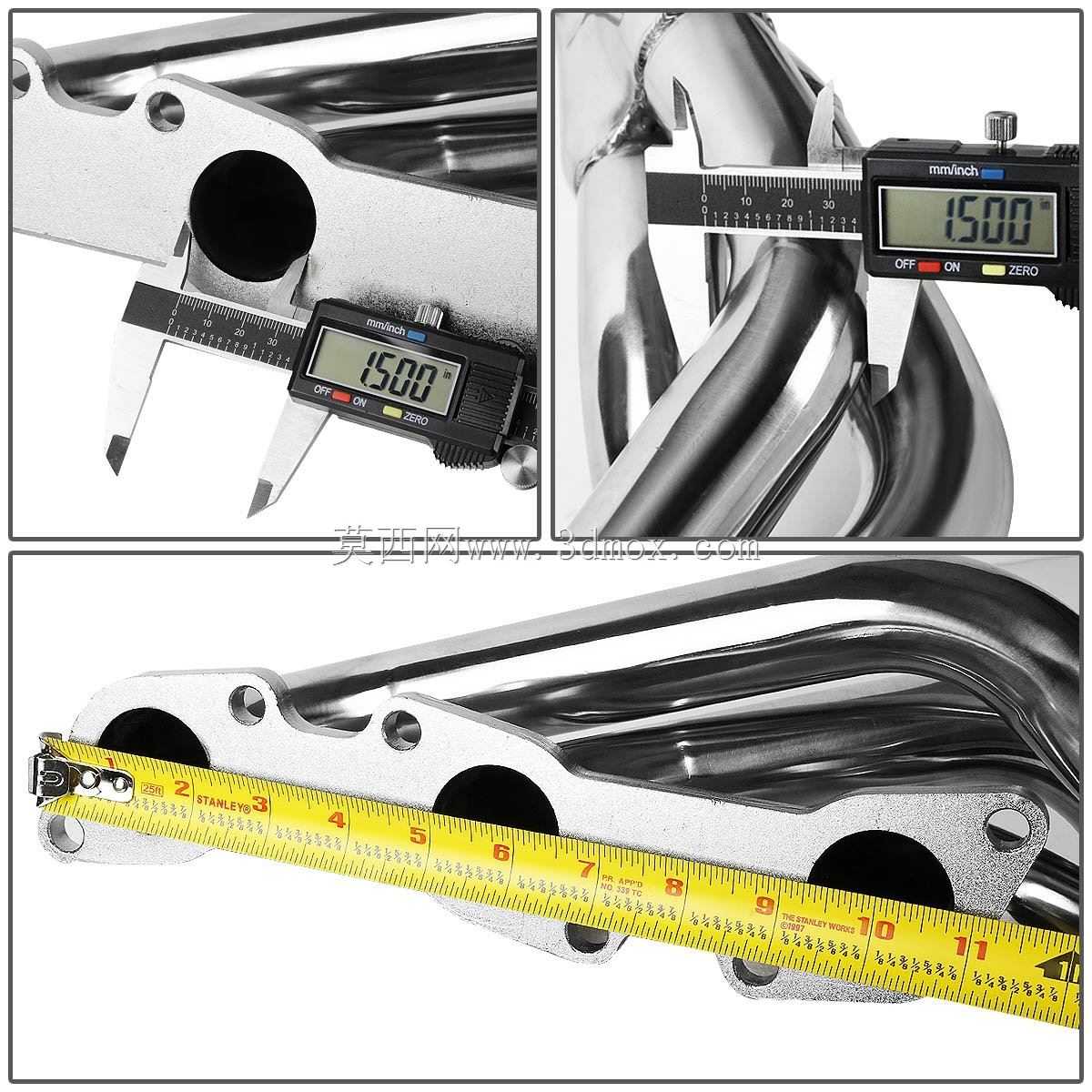

　　可直接将对应外径的不锈钢管从法兰中心孔穿入，采用TIG焊接的方式将管路与法兰牢固连接，焊接时法兰的结构厚度足够承受焊接热输入，不会出现焊穿或者过度变形的问题，焊接完成后简单打磨焊缝即可完成接头制作。不同于通用型法兰需要现场配做安装孔的作业方式，这款法兰的孔位完全对应目标车型的集管接口，现场作业时不需要额外测量划线、打孔，大幅缩短了排气系统改装或维修的作业时长，也避免了现场配打孔带来的孔位误差、装配错位问题。在排气系统的整体布局中，该法兰位于排气歧管出口的高温区域，工作时会持续接触发动机排出的高温废气，因此结构设计上没有多余的薄壁结构，所有边角位置都做了圆弧过渡处理，减少长期高温工作下的应力集中问题，避免法兰在冷热交替的工作环境下出现开裂失效。对于三维建模从业者而言，这类法兰的建模过程需要重点关注安装孔的位置度公差、接合面的平面度要求，以及外轮廓与周边部件的间隙校核，建模时需要先确定三个安装孔的相对位置，再以中心通孔为基准绘制外轮廓，保证所有结构的受力均匀，同时要预留出螺栓安装的操作空间，避免装配时螺栓扳手无法到达锁紧位置。在实际选型替换时，除了核对孔位中心距，还要确认中心通孔的通径尺寸与原车排气通路匹配，法兰厚度满足锁紧强度要求，避免选用过薄的法兰导致锁紧后变形漏气。
