指纹识别门禁终端结构设计方案

　　在商用办公、园区出入口、涉密机房这类需要人员权限管控的场景里，独立式指纹门禁终端是目前落地量最大的前端识别载体，区别于搭配读头的分体式门禁，这类集成式终端把识别模块、交互按键、状态提示、主控电路全部整合在单台壳体内，安装时只需要在墙面预留对应接线点位即可完成部署，不需要额外布设外置读头的走线槽，适配旧楼改造、临时办公区搭建这类没法大规模开槽布线的场景。

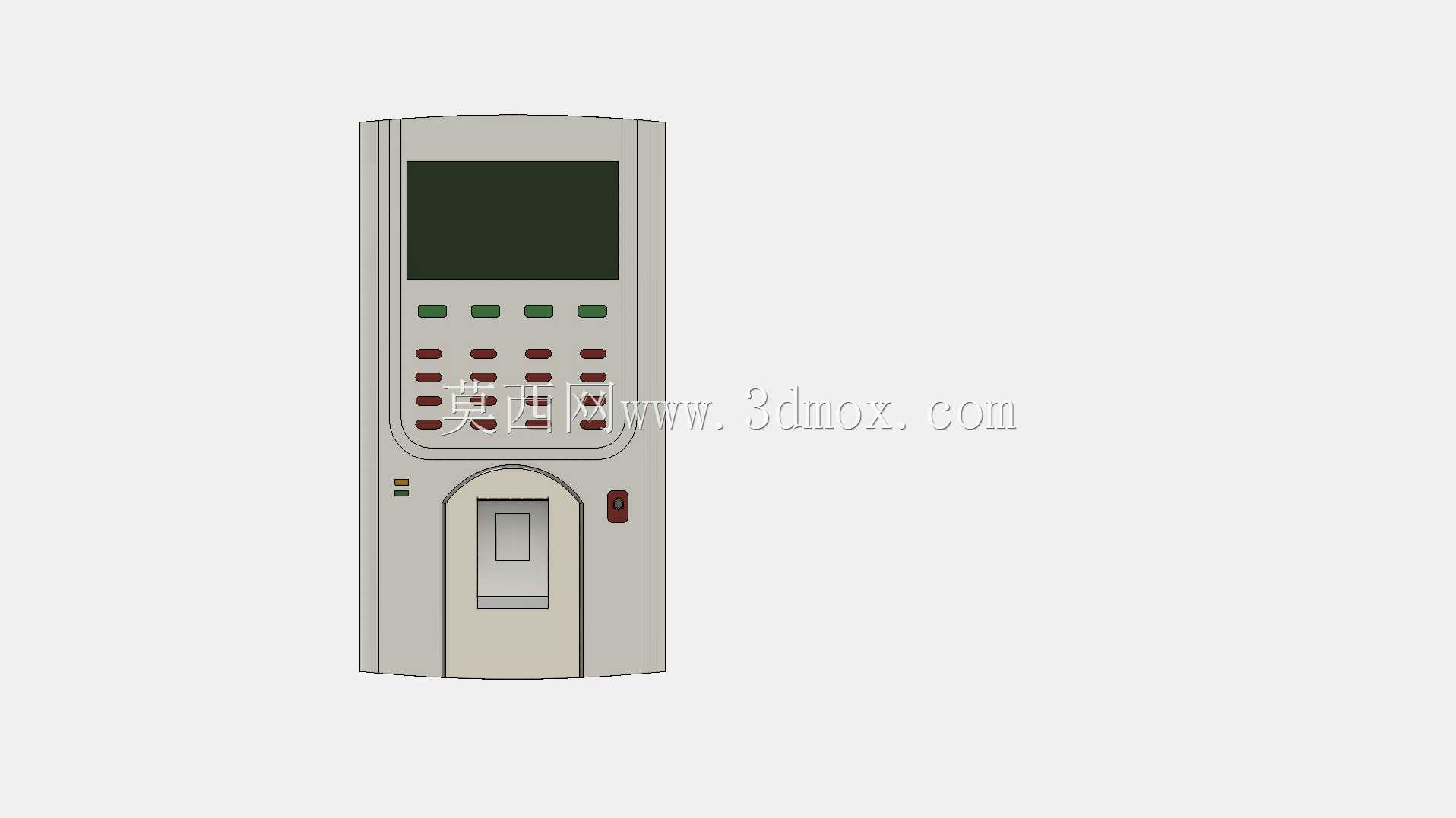

　　这款终端的结构设计优先考虑了户外半露天安装的适配性，壳体采用上下分腔的布局，上半部分集成显示区域与按键阵列，下半部分内嵌隐藏式指纹采集窗口，整体壳体做了微弧收边处理，安装后突出墙面的厚度控制在合理范围，不会因为突出过多被过往人员剐蹭磕碰。指纹采集窗口做了内凹式的防护设计，窗口外围的凸起边框可以避免日常清洁、人员误碰时直接刮花采集棱镜，同时内凹结构也能在雨天时让雨水顺着边框流走，不会直接积在采集棱镜表面影响识别效率。

　　功能布局上，按键区采用功能键与数字键分区排布，最上方的三个绿色按键对应门禁常开、确认、取消这类高频操作，下方的数字按键做了等距阵列排布，按键行程设计在1.2mm左右，按压力度控制在50-60g，戴薄款劳保手套也能完成按键操作，适配工厂车间这类操作人员需要佩戴防护用品的场景。按键区下方集成了背光照明模块，环境光照度低于阈值时会自动点亮按键背光，夜间操作时不需要额外借助外部光源就能准确找到对应按键。显示区域采用单色段码屏，屏幕外围做了遮光唇边设计，阳光直射场景下也能清晰看清屏幕显示的权限验证、操作提示信息，不会因为屏幕反光导致操作人员看不清提示内容。

　　结构设计阶段充分考虑了不同安装场景的适配性，壳体背部预留了通用86盒安装孔位，同时也预留了明装走线的敲落孔，不管是预埋86底盒的暗装场景，还是直接固定在墙面走明线的明装场景都能适配，不需要额外制作转换安装板。壳体的合缝位置全部做了错位止口设计，配合防水胶条可以达到基础的防泼溅等级，日常走廊消毒喷洒、户外飘雨都不会导致壳体内部进水短路。指纹采集模块采用隐藏式安装结构，模块与壳体之间设置了减震泡棉，关门产生的震动、墙面传导的施工震动都不会导致采集模块偏移，避免长期使用后识别位置偏移导致识别率下降的问题。

　　电路部分的安装腔做了独立隔离设计，主控板、电源模块、指纹识别模块分别固定在不同的安装柱上，模块之间预留了足够的散热间隙，长时间连续工作时的热量可以通过壳体背部的散热筋传导到墙面，不会因为腔体内积热导致元器件寿命缩短。壳体侧面预留了状态指示灯的安装位，正常待机、验证通过、验证失败三种状态分别对应不同颜色的灯光提示，距离较远时也能通过灯光快速判断设备状态，不需要凑近查看屏幕内容。

　　从建模落地的角度看，这款终端的壳体曲面全部采用G2连续过渡，曲面分型线设置在壳体侧面的视觉盲区，合模后不会在正面看到明显的合模缝，外观整体性更强。所有按键的键帽都做了统一的拔模斜度，模具量产时不会出现粘模、顶白的问题，指纹采集窗口的透明护罩采用防刮花的PC材质，护罩与壳体的配合间隙控制在0.15mm以内，既不会因为间隙过大进灰，也不会因为间隙过小导致热胀冷缩时护罩被挤压开裂。安装孔位的位置都做了凸台加强处理，螺丝锁附时不会导致壳体柱开裂，适配不同施工人员的锁附力度，降低现场安装的不良率。
