立式点焊机设备三维结构设计

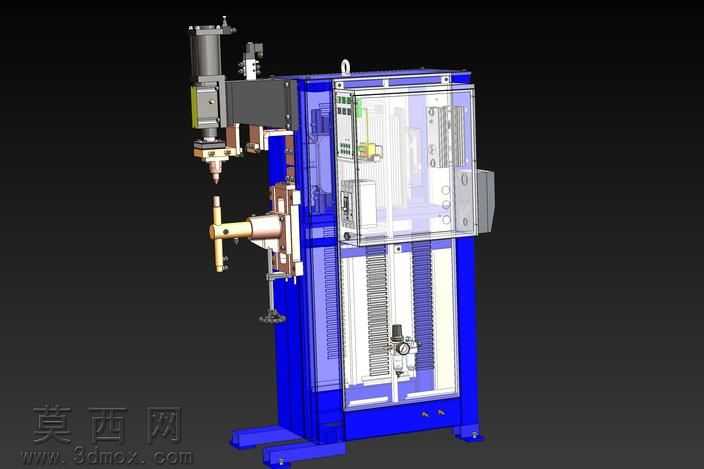

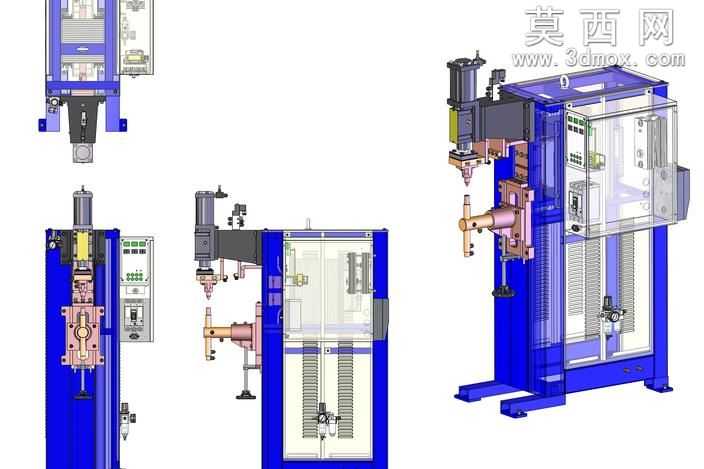

本模型为立式点焊机的完整三维结构设计，建模过程中严格遵循工业焊接设备的实际设计规范，对设备的每一处结构都做了精准还原。整体采用立式框架布局，主体支撑结构使用方通焊接机架的建模逻辑，赋予蓝色金属烤漆材质，机架部分做了半透明可视化处理，可清晰展示内部的电气排布、气动管路与传动结构。上部焊接执行单元集成了气缸驱动的点焊压头组件，包含电极安装座、导向轴、行程调节结构，电极头采用铜合金材质渲染，还原导电部件的金属质感，压头侧边配套的气动控制元件、调压阀、行程开关都按照实际安装位置逐一建模，还原设备的动作执行逻辑。中部为工件定位工装区域，设置了可调节的下电极支撑臂，支撑臂带有铜制电极座与绝缘衬套结构，可适配不同尺寸的工件焊接定位需求，支撑臂旁设置了操作手柄与锁紧机构，方便操作人员调整工位位置。机架内部完整还原了电气安装板、气动三联件、走线槽、散热格栅等结构，电气元件排布规整，管路走线符合工业设备的布线规范，侧部设置了可开合的防护检修门，门上带有观察窗与门锁结构，兼顾操作安全与检修便利性。底部设置了可调式支撑脚，保证设备放置的水平稳定性，机架顶部预留了吊环安装位，方便设备的吊装转运。建模过程中对各部件的装配关系做了严谨的约束，活动部件如压头升降结构、检修门开合结构都保留了正确的运动自由度，材质区分清晰，金属结构件、气动元件、电气部件、绝缘部件分别赋予对应材质，渲染效果真实还原工业设备的视觉质感，完整展现了立式点焊机从外部防护到内部核心组件的全部结构，可用于焊接设备的结构展示、教学演示以及同类设备的设计参考。
