AutoCAD外螺纹结构三维建模设计方案

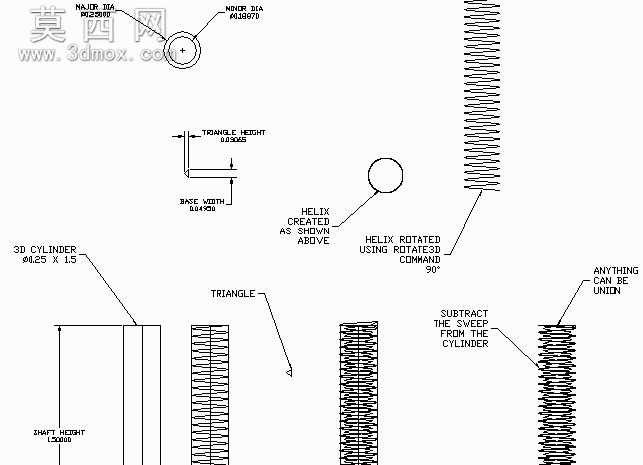

本作品为外螺纹类紧固件的三维参数化建模成果，建模过程严格遵循机械设计标准中螺纹构件的尺寸规范，以直径0.25、长度1.5的圆柱基体作为螺纹的承载主体，从基础几何搭建到特征成型全流程具备可复现的操作逻辑，可直接用于机械设计实操练习与同类型零件建模参考。建模初始阶段首先完成基准坐标系的搭建，精准定位圆柱基体的轴向位置，按照标注的轴高尺寸生成光滑圆柱实体，同步绘制三角形牙型截面，严格控制三角牙型的高度与基础宽度参数，确保牙型角度符合通用螺纹的设计标准，避免后续扫掠特征出现变形或尺寸偏差。螺纹主体特征的生成采用螺旋扫掠的核心逻辑，首先根据螺纹的导程、圈数参数创建适配圆柱外径的螺旋线路径，将预先绘制完成的三角形牙型截面与螺旋路径进行对齐，保证牙型截面的法向始终与螺旋线切线方向保持垂直，通过扫掠指令生成连续的螺旋牙型实体。为了让螺纹结构与圆柱基体形成完整的单一构件，建模过程中采用三维旋转指令调整螺旋实体的轴向角度，将其旋转90度后与圆柱基体完成同轴对齐，确保螺旋牙型完全贴合圆柱外表面，不存在错位或间隙问题。后续通过布尔差集运算，将扫掠生成的螺旋实体从圆柱基体中减除，即可在圆柱外表面形成连续规整的外螺纹结构，建模流程支持任意结构的并集修改，可根据实际使用需求在螺纹端部添加倒角、退刀槽等附属结构，适配不同场景的紧固件设计要求。整个建模过程的每一步操作都具备明确的参数依据，从基础草图绘制到实体特征运算，所有尺寸标注清晰可追溯，既可以作为AutoCAD三维建模的教学案例，帮助初学者掌握螺旋扫掠、布尔运算、三维旋转等核心指令的使用方法，也可以直接导出为通用三维格式，用于机械装配场景中的紧固件虚拟装配、干涉检查等工作，具备较强的实践应用价值。
