M5规格方形紧固螺母结构设计

　　在各类工装夹具、非标自动化设备机架、型材拼接结构以及小型机电产品的装配环节，方形螺母的应用场景远比常规六角螺母更具针对性——它依靠自身方形的外轮廓，能够直接卡入对应规格的型材槽、方形安装沉孔或者工装定位槽内，拧紧过程中完全不需要额外使用扳手卡住螺母本体防转，仅从螺栓端操作即可完成锁紧，这一特性在狭长安装空间、封闭型腔内部、铝型材框架组装等无法伸手放置扳手固定螺母的工况下，能够大幅压缩装配工时，降低操作难度。

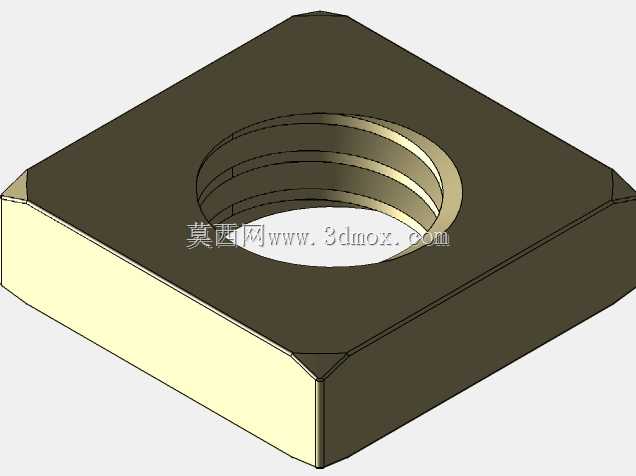

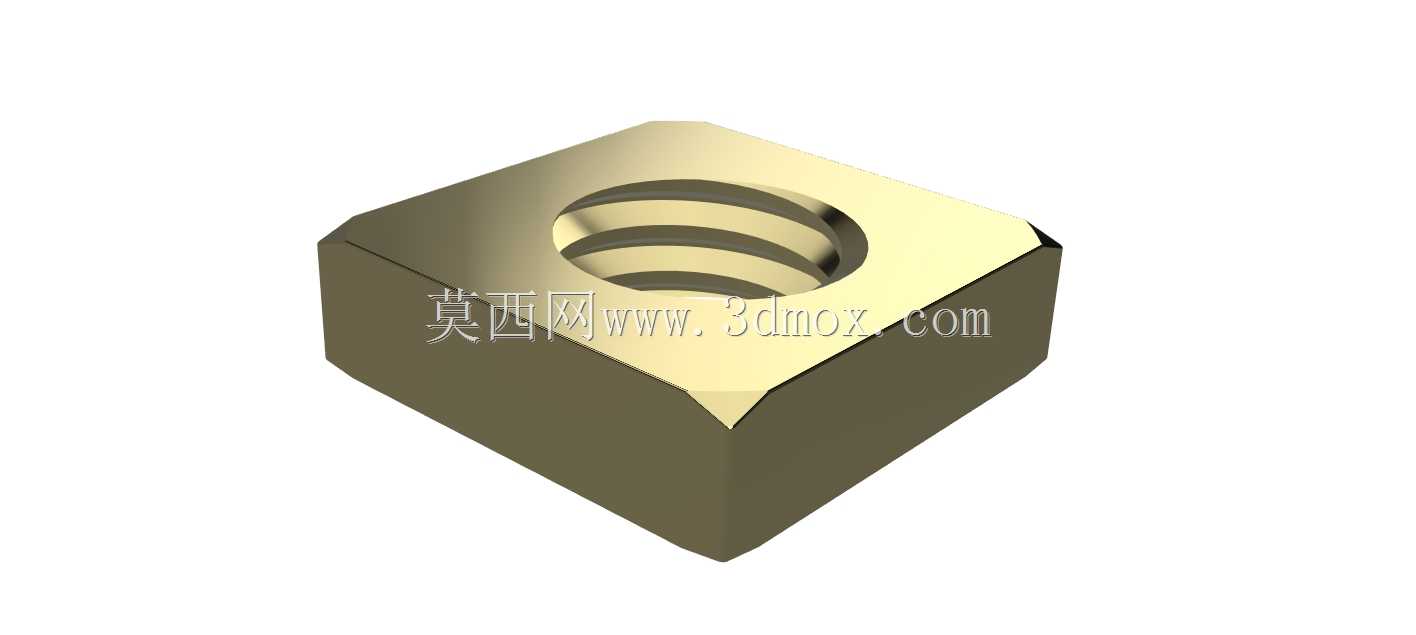

　　这款M5规格的方形螺母，适配螺距0.8mm的标准公制粗牙螺纹，螺纹精度满足常规机电装配的6H公差要求，能够与同规格的全螺纹螺栓、内六角螺钉、十字槽螺钉顺畅旋合，螺纹啮合过程无卡滞、滑牙风险，可提供稳定的轴向锁紧力。外形尺寸控制为对边宽度7.80mm，整体厚度2.20mm，属于薄型方形螺母范畴，安装时需要匹配的安装槽宽度略大于7.8mm，沉孔深度不小于2.2mm即可完全容纳螺母本体，安装后螺母表面与安装基面齐平，不会出现突出结构干涉周边零部件运动的问题。

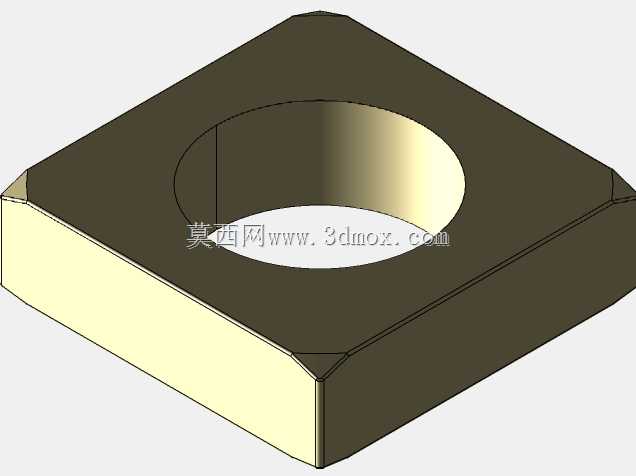

　　从设计逻辑来看，这款螺母的方形外棱做了极小的倒角处理，并非尖锐直角结构，一方面是为了在装配导入时能够快速对准安装槽口，避免棱角卡滞在槽口边缘，提升装配顺畅度；另一方面也能消除热处理或者冷镦加工过程中产生的锐边毛刺，避免装配工人操作时被划伤，同时减少棱角处的应力集中，提升螺母在反复锁紧、受振动载荷工况下的结构强度，不会出现棱角崩裂的问题。螺母的上下两端面都做了平面度管控，锁紧时能够与被连接件表面、型材槽底平面完全贴合，接触面积远大于同规格的六角薄螺母，单位面积承压更小，在锁紧力相同的情况下，不会压伤铝型材、塑料件等硬度较低的被连接件表面，也能避免长期受振动时出现锁紧力衰减、连接松动的问题。

　　在实际选型应用中，这类方形螺母常被用于工业铝型材框架的T型槽内预装，配合T型螺栓完成型材之间的直角拼接、面板安装、脚轮固定、外置配件挂载等装配作业；也会被嵌入到注塑件的预设方形卡槽内，作为塑料外壳、塑胶结构件的金属螺纹嵌件使用，相比热熔铜螺母，它的安装不需要加热工序，直接卡入即可使用，装配效率更高，且可拆性更好，需要反复拆装维护的结构中不会出现螺纹滑牙损坏的问题；在小型钣金设备的外壳拼接、电气柜内部的导轨安装、小型电子设备的内部结构固定场景中，这类薄型方形螺母也能凭借超薄的厚度优势，在有限的安装空间内完成可靠的螺纹连接，不需要额外预留螺母的操作空间，能够进一步压缩设备的整体外形尺寸。

　　建模过程中，螺纹部分采用标准公制螺纹的牙型轮廓扫描生成，完全匹配实际加工的牙型角度、牙距参数，用于装配干涉检查时能够真实模拟螺纹旋合的全过程，不会出现虚拟装配中螺纹穿透、间隙异常的问题；螺母的外轮廓倒角、端面平面度都按照实际加工的工艺要求做了还原，用于3D打印样件验证、工装夹具设计时，可以直接导出工程图标注尺寸，不需要二次修改模型结构。针对不同的应用场景，这款螺母的模型也可以快速调整参数，比如将厚度调整为3mm以提升锁紧力，或者将对边尺寸调整为8mm适配不同规格的型材槽，参数化的建模逻辑能够快速衍生出不同规格的同系列方形螺母，满足不同场景的选型需求。
