ER16夹头配套收纳托盘及密封盖结构

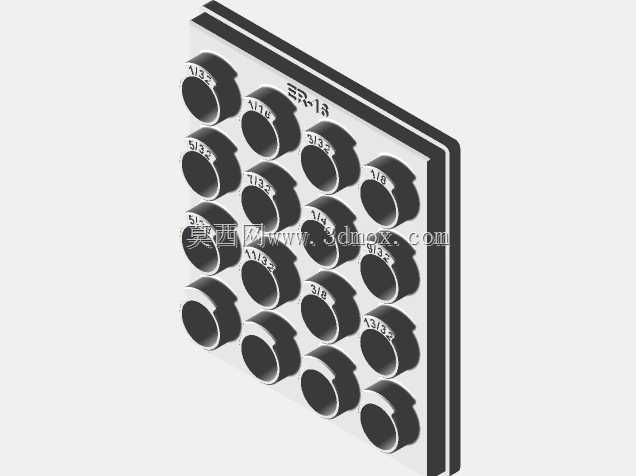

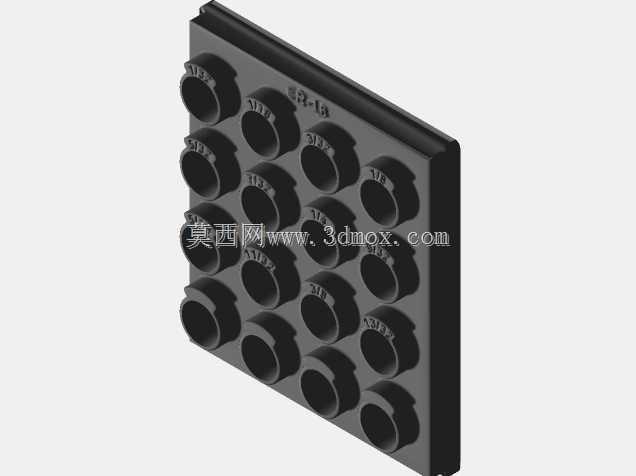

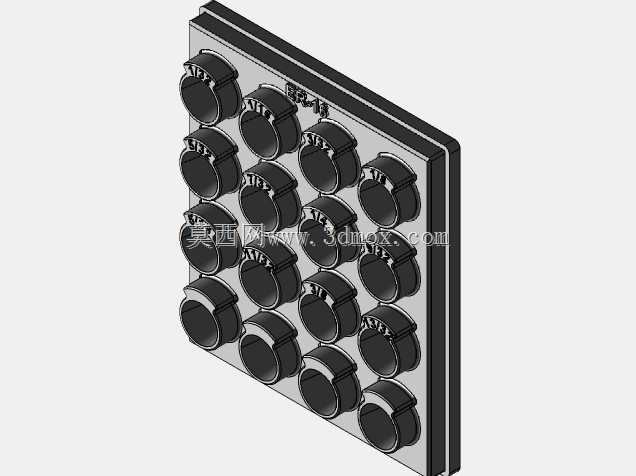

　　在数控加工、模具制造的车间工位场景里，ER系列弹性夹头是主轴装夹刀具最常用的夹具配件，这类夹头精度等级高、规格细分多，日常使用后如果随意堆放在工具柜或者工作台面，很容易出现磕碰损伤夹持锥面、混入金属切屑、不同规格混放难以快速取用的问题，直接影响后续装夹精度与换刀效率。这套ER16夹头的收纳结构，就是针对加工工位的实际存储需求设计的，整套结构分为托盘主体与配套上盖两个部分，专门适配ER16规格的弹性夹头存放使用。从功能特性来看，托盘采用阵列式孔位布局，每个孔位的内径与ER16夹头的外圆轮廓做了适配性设计，夹头放入后可以保持竖直状态，不会出现倾斜倾倒的情况，孔位之间预留了足够的手指操作空间，取放夹头时不需要额外借助工具，

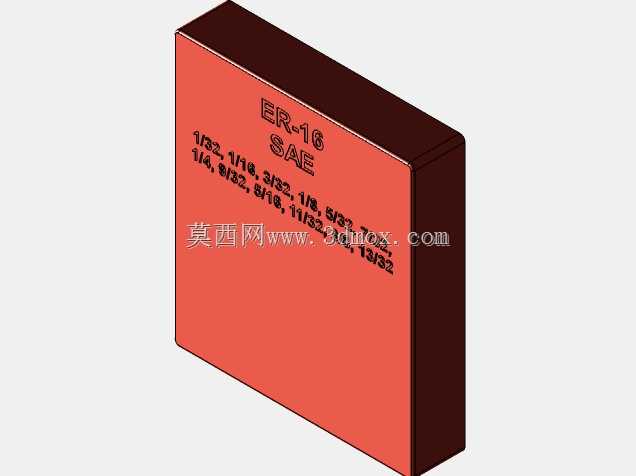

　　单手即可完成拿取与归位操作。托盘的边缘做了加厚的围边结构，一方面提升整体结构的刚性，避免长期使用后出现形变导致孔位错位，另一方面可以和上盖形成精准的配合限位，上盖扣合后不会出现横向滑移，能够完全覆盖所有存放孔位，隔绝车间内的切削液飞溅、金属粉尘落入孔位污染夹头，也能避免搬运过程中夹头从托盘内滑落。设计思路上，没有采用复杂的卡扣或者锁止结构，而是依靠围边与上盖的尺寸过盈配合实现扣合固定，日常工位使用时开合足够便捷，也不会因为细小的卡扣结构进入切屑后出现卡滞失效的问题。阵列排布的孔位数量经过实际工位使用场景测算，能够覆盖常规加工场景下常用的ER16夹头全规格存放需求，不需要额外搭配多个收纳盒，单个托盘即可完成整组夹头的规整收纳。

　　从安装与摆放边界来看，托盘整体为方正的平板结构，底部做了平整的接触面设计，可以直接放置在工作台面、工具柜层板或者刀具车的置物平台上，不需要额外的固定结构，摆放时不会出现晃动；整体外轮廓尺寸适配常规工具柜的层板间距，扣合上盖后的整体高度不会超出普通抽屉的内部净高，既可以开放式摆放在工位随手可取的位置，也可以放入工具抽屉内封闭存储。每个孔位的深度经过匹配设计，夹头放入后上端会露出合适的高度，既不会因为孔位过深导致夹头完全陷入难以取出，也不会因为孔位过浅导致夹头放置不稳容易倾倒。托盘的侧壁做了轻微的拔模角度，不管是采用机加工还是3D打印、注塑工艺制作，都能顺利完成脱模或者加工，不会出现结构干涉。上盖的内表面做了平整处理，

　　扣合后不会和放置在孔位内的夹头顶端发生接触，避免夹头的夹持端受到挤压出现形变，影响后续的装夹同轴度。在实际车间使用场景中，这套收纳结构可以帮助操作工快速完成夹头的定置管理，不同规格的夹头按照固定孔位摆放后，换刀时可以快速定位需要的夹头规格，减少找工具的辅助时间；封闭的上盖结构可以在设备停机、班组交接班或者长期不使用时，对夹头形成有效防护，减少夹头的清洁维护频次，也能避免夹头因为磕碰、锈蚀导致精度下降，延长高精度夹头的使用寿命。整体结构没有多余的装饰性设计，所有的结构特征都围绕存储防护、便捷取用的核心功能展开，壁厚设计兼顾了结构强度与轻量化需求，日常搬运移动时不会因为自重过大增加负担，同时长期承受夹头的重量也不会出现弯曲变形。
