ER32夹头配套收纳托盘与防护盖

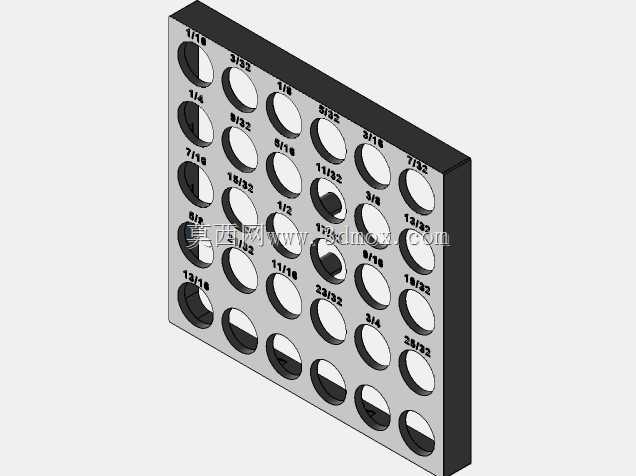

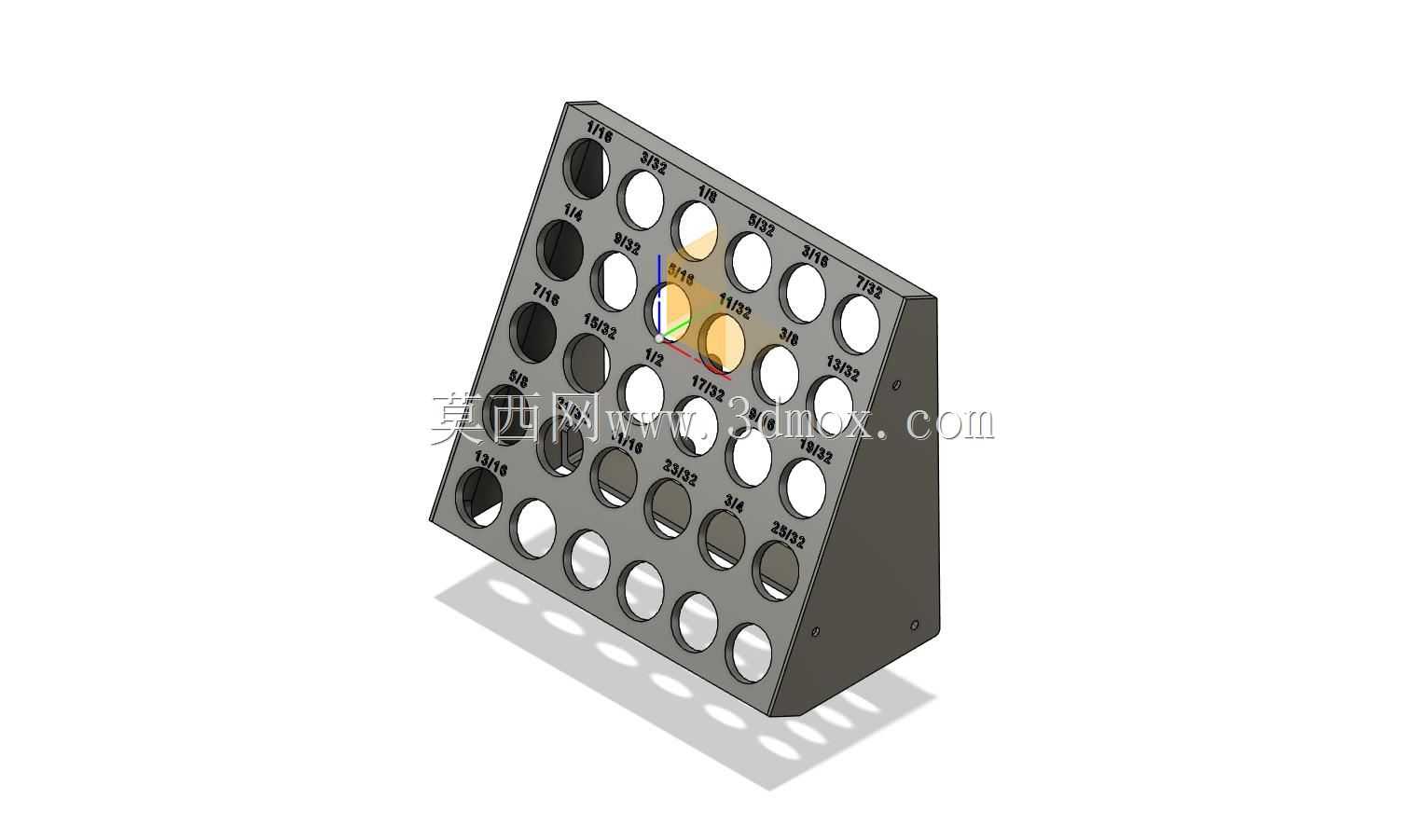

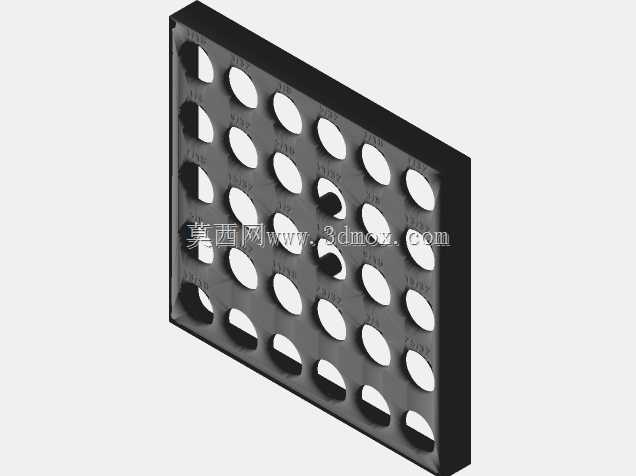

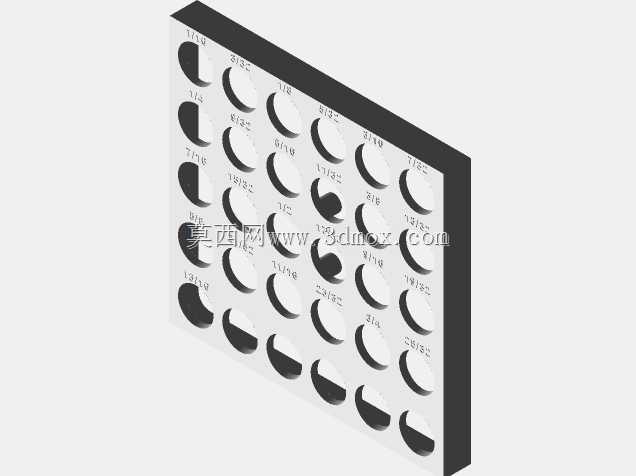

　　在数控加工车间的日常运维场景里，ER夹头是铣床、加工中心、车床等设备上使用率极高的刀具夹持部件，不同规格的ER32夹头如果随意堆放在工具柜抽屉中，很容易出现磕碰损伤弹性开槽、规格标识磨损、夹头进屑导致夹持精度下降的问题，这款配套的收纳托盘与防护盖，就是针对机加工现场ER32系列夹头的规整存储需求设计的工装存储件。从实际使用场景来看，这套存储件可以直接放置在机床旁的工具台面上，也可以嵌入工具柜的标准抽屉格内，托盘上按照ER32夹头的常用规格排布了对应数量的定位孔位，每个孔位的内径与ER32夹头的外圆直径做了间隙配合设计，既可以保证夹头竖直放入后不会倾倒歪斜，也能避免取放时孔壁刮蹭夹头的外圆定位面，

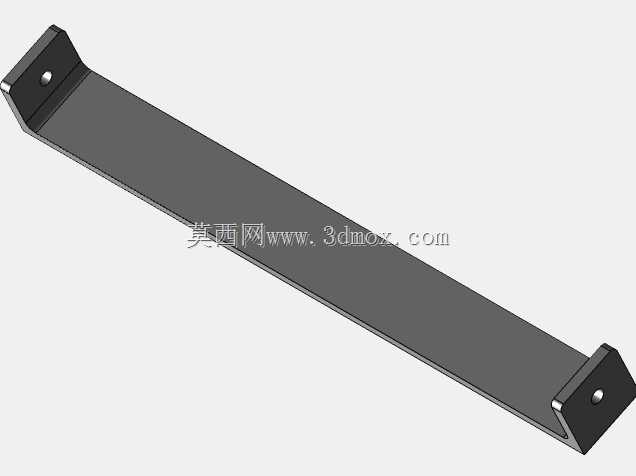

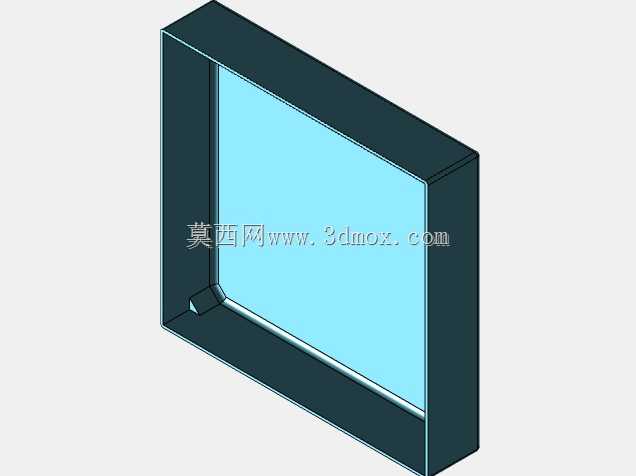

　　孔位旁预留的标识区域可以对应标注夹头的夹持孔径，操作人员更换刀具时可以快速定位到需要的夹头规格，不用在杂乱的零件堆里翻找，能有效缩短换刀辅助时间。设计过程中首先考虑了现场的使用强度，托盘整体采用矩形板式结构，边缘做了加厚的加强筋处理，即使日常放置时受到工具磕碰、或者堆叠其他工装，也不会出现孔位变形的问题，每个定位孔的深度设置为夹头总长度的三分之二，既可以保证夹头放置后的稳定性，也能让夹头上端露出足够的高度，方便操作人员徒手抓取取出，不会出现夹头完全陷入孔内难以抠出的情况。配套的防护盖采用与托盘外轮廓匹配的平板结构，盖合后可以完全覆盖所有孔位，一方面可以阻挡车间内的切削液飞溅、金属切屑落入孔内污染夹头的内孔与弹性槽，

　　另一方面在搬运整盘夹头的时候，防护盖可以避免夹头从孔位内滑落掉出，适合跨工位转运夹头时使用。从安装边界来看，托盘的整体外廓尺寸适配常见的车间工具柜抽屉内部尺寸，不需要对现有工具存储设施做额外改造就可以直接放入使用，孔位的排布密度经过优化，在保证相邻孔位之间壁厚足够、不会出现受力开裂的前提下，尽可能多地排布了ER32系列的常用规格夹头位，覆盖了从最小夹持孔径到最大夹持孔径的全系列常用型号，不会出现部分规格夹头无位可放的情况。在细节设计上，托盘的底部做了四个凸起的垫脚，将托盘底面与放置台面隔开0.5毫米左右的间隙，即使台面上有少量切削液或者油污，也不会沾到托盘底面导致粘连台面，取放托盘时不会带起台面上的脏污；

　　防护盖与托盘的配合位置做了定位止口，盖合后不会出现横向滑移，即使托盘倾斜一定角度，盖子也不会轻易脱落。对于机加工车间的工具管理来说，这类专用存储件虽然不属于直接参与切削的工装部件，但可以有效延长高精度夹头的使用寿命，避免夹头因为存放不当出现精度损失，减少因为夹头夹持不稳导致的刀具振纹、零件报废问题，同时也能让工具存储区域更加规整，符合车间5S管理的要求。设计时也考虑了不同使用场景的适配性，托盘的壁厚均匀，不管是采用3D打印制作小批量的现场试用件，还是采用注塑工艺批量生产，都可以保证成型后的尺寸精度，孔位的尺寸公差控制在合理范围内，不会出现不同批次的托盘孔位大小不一、夹头放不进去或者过于松动的问题。另外，托盘的边角都做了圆角处理，没有尖锐的棱角，操作人员取放时不会被划伤，符合车间工装的安全设计要求，防护盖的上表面做了防滑纹理，堆叠多个托盘时不会出现滑落的情况，方便多层收纳节省存储空间。
