V型八缸汽车发动机结构设计方案

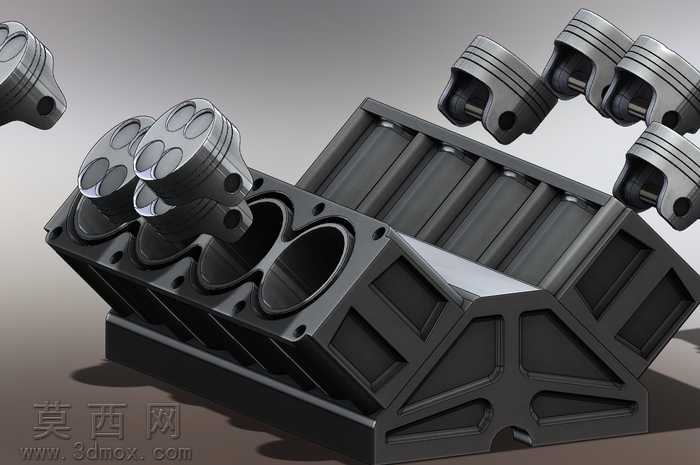

本作品为V型八缸发动机的三维结构设计方案，采用三维建模软件完成整体装配与零件拆分设计，建模过程严格遵循内燃机结构设计逻辑，先完成基础缸体的主体框架搭建，再逐一匹配活塞、缸套等核心运动部件的装配关系。渲染阶段采用哑光金属材质模拟铸铁缸体的厚重质感，对活塞顶面的气门避让凹坑、活塞环槽等细节做了精细化的纹理处理，缸体表面的加强筋结构采用棱角分明的硬边建模方式，还原铸造缸体的结构特征，通过分层打光突出V型夹角的结构立体感，将活塞组件做爆炸式分离展示，清晰呈现每个活塞与对应缸孔的装配对应关系。设计思路上采用经典的90度V型缸体布局，这种布局能够平衡一阶与二阶振动，兼顾动力输出平顺性与整机紧凑性，缸体侧壁设计了交错式加强筋结构，在控制整机重量的同时提升缸体的结构刚性，降低高转速工况下的缸体形变风险。当前版本为未完成的设计初稿，已完成核心缸体与活塞组件的结构建模，预留了气门机构、曲轴连杆、供油系统、冷却水道等后续模块的装配接口，所有已完成零件均采用参数化建模方式，关键尺寸可根据后续设计需求快速调整，单个文件整合了所有已绘制的组件，方便后续设计者在此基础上补充完善其余系统结构，完成整机的完整设计。
