电容式发光触摸蓝牙标识按键结构

　　这款电容式触摸蓝牙标识按键，主要面向带蓝牙功能的智能终端、车载中控面板、智能家居控制模组、工业人机交互界面等场景设计，作为蓝牙功能触发、状态指示的交互载体使用。实际设备应用中，这类按键往往承担蓝牙配对启动、蓝牙连接状态反馈、蓝牙功能开关的核心交互作用，相比传统机械按键，没有物理按压行程，依靠人体电场感应触发，能大幅降低面板结构的开孔复杂度，同时提升整机面板的防水防尘等级。

　　从功能特性来看，该按键集成了触摸感应与背光照明两个核心模块，触摸感应部分采用电容式检测原理，当人体手指靠近触摸区域时，会改变感应电极的对地电容，后端检测电路捕捉电容变化量达到阈值后即输出触发信号，无需物理接触按压即可完成操作，长期使用不会出现机械结构磨损导致的接触不良问题。背光部分采用匀光结构设计，蓝牙标识区域的发光均匀度经过结构优化，不会出现局部亮斑或者暗区，在设备待机状态下可保持低亮度呼吸效果提示按键位置，触发后切换为常亮或者闪烁状态反馈蓝牙功能的当前工作状态，方便用户在暗光环境下快速识别操作位置。

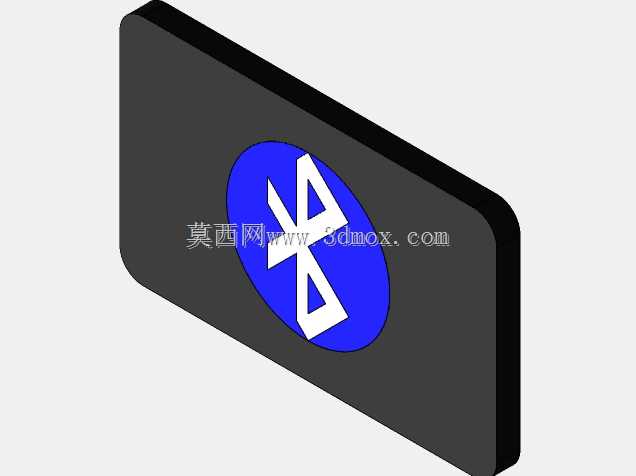

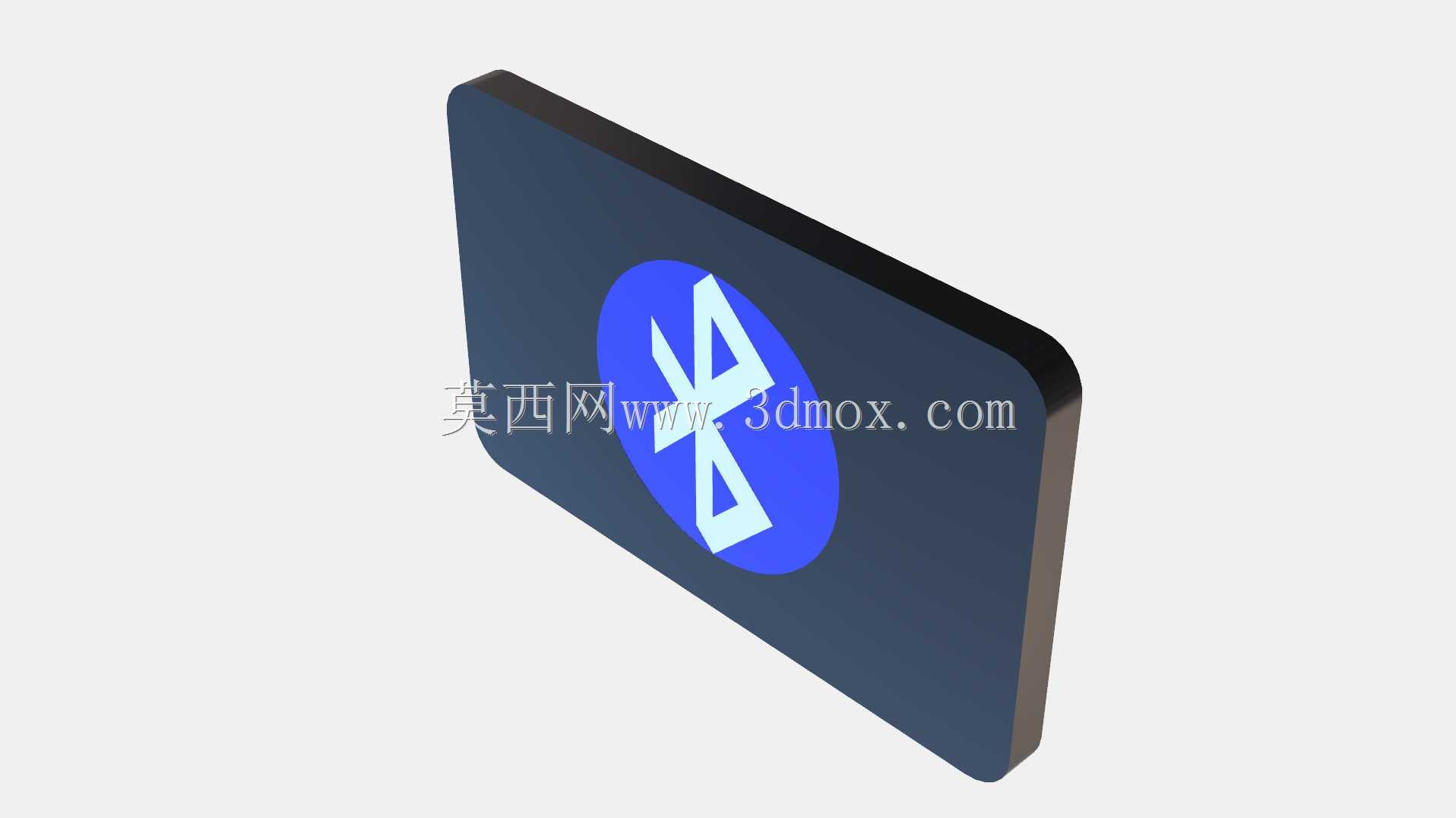

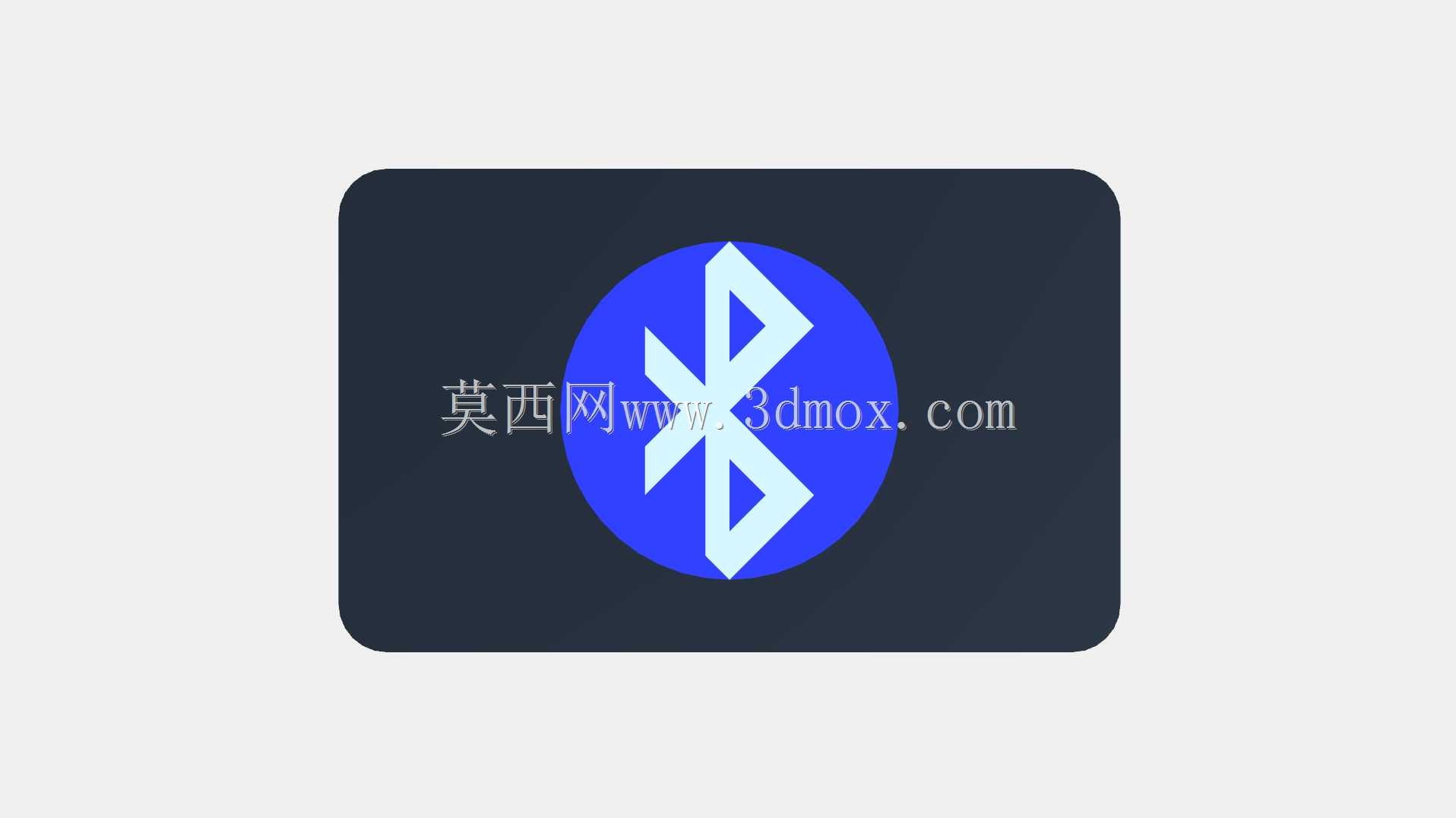

　　设计思路上，这款按键采用一体化面板贴合的安装方式，整体外形为带圆角的矩形结构，触摸感应区域与蓝牙标识做了同区域整合，避免了标识与触摸区错位导致的误触发问题。结构设计时充分考虑了安装边界的适配性，按键整体厚度控制在3mm以内，可直接贴合在亚克力、钢化玻璃等非金属面板的背面，不需要在面板上开设贯通式按键孔，仅需要在面板对应位置做透光处理即可，能适配厚度2-5mm的非金属面板安装，安装时通过背面的定位柱与设备内部的PCB板做定位固定，感应电极与PCB上的触摸检测引脚通过导电泡棉或者FPC软板连接，不需要额外的焊接工序，组装效率更高。

　　细节结构处理上，按键的发光部分采用侧入式导光结构，LED灯珠布置在导光板的侧边，通过导光板网点的漫反射将光线均匀传导到蓝牙标识区域，相比直下式背光结构，能进一步压缩按键的整体厚度，同时避免LED灯珠直射导致的亮点问题。触摸感应电极采用整面覆铜设计，感应区域完全覆盖蓝牙标识的外轮廓，感应灵敏度可通过后端电路的参数调整适配不同厚度的面板，在保证正常触摸触发的前提下，降低水滴、灰尘等外界因素导致的误触发概率。按键的外边缘做了0.5mm的圆角处理，避免组装时与面板或者壳体产生硬接触刮伤，同时在按键背面设置了双面胶贴合区域，安装时可直接通过耐高温双面胶与面板粘接固定，不需要额外的卡扣或者螺丝固定，减少了整机的零件数量。

　　实际选型适配时，需要注意该按键的感应电极不能直接与金属壳体接触，安装位置需要远离设备内部的开关电源、高频信号线路等强电磁干扰源，避免电磁干扰导致触摸灵敏度异常。如果应用在车载类高温环境下，导光板与双面胶都需要选用耐温等级达到105℃以上的材料，避免长期高温环境下出现导光板发黄、粘接失效的问题。针对不同的设备外观配色需求，蓝牙标识的透光部分可以通过更换丝印层的颜色调整发光色彩，不需要修改整体结构即可适配不同的整机外观设计方案，结构通用性较强。
