适配20x20西格玛型材的M3内嵌式螺母

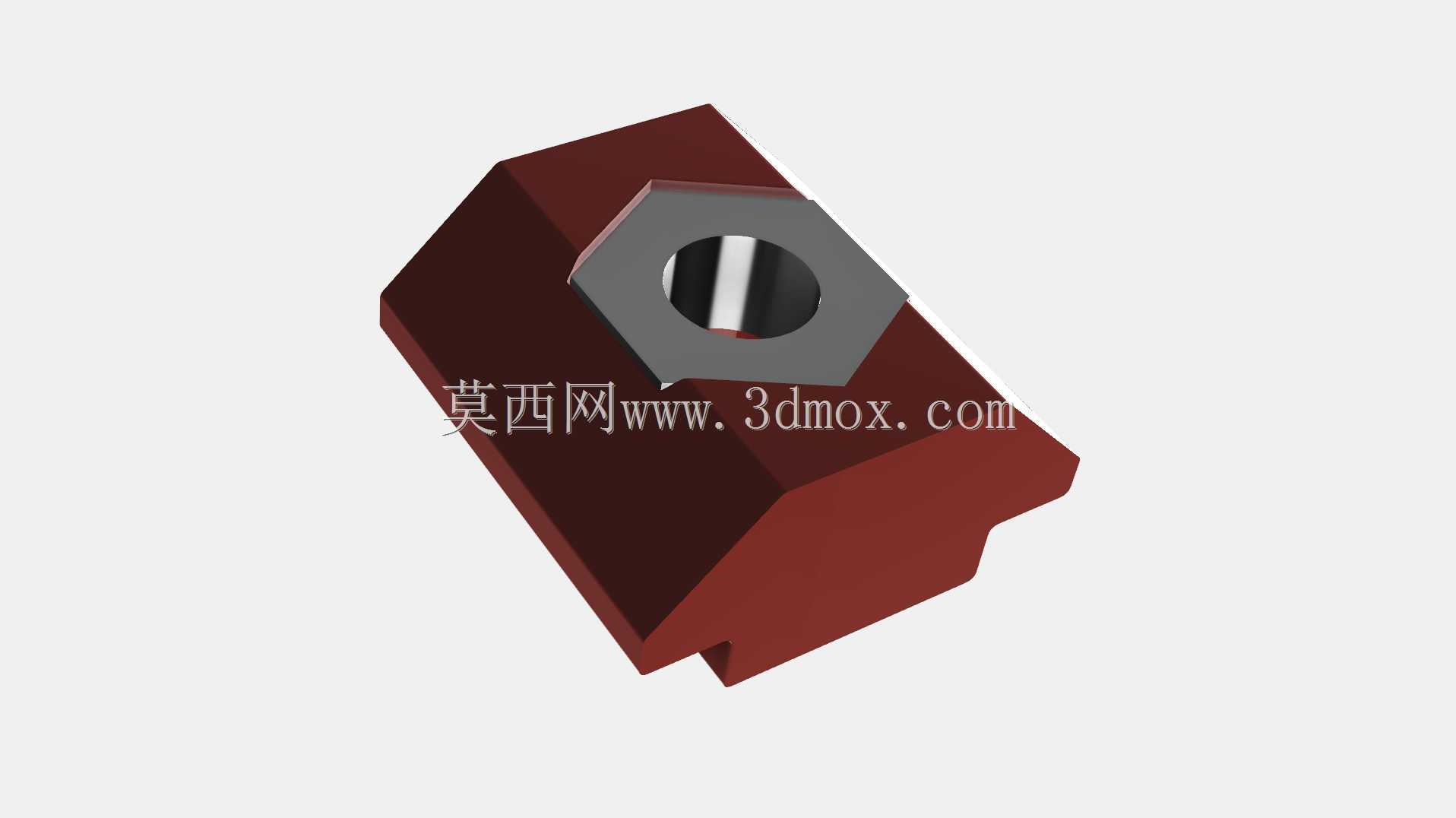

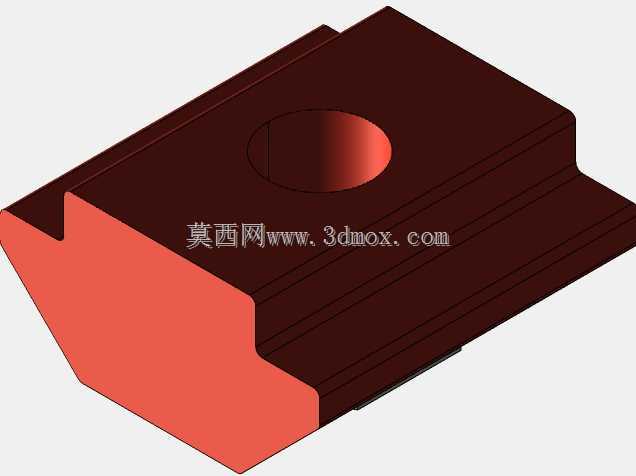

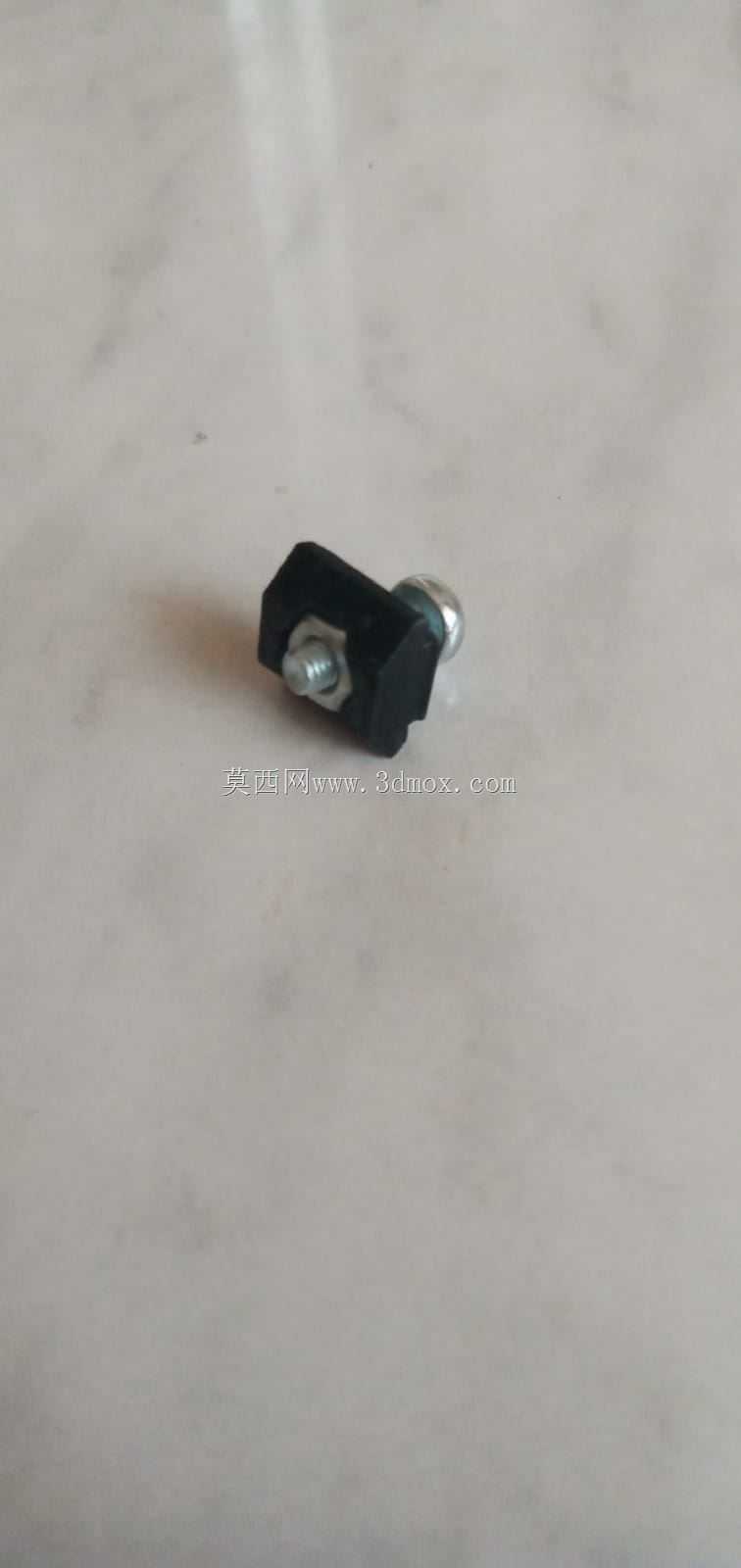

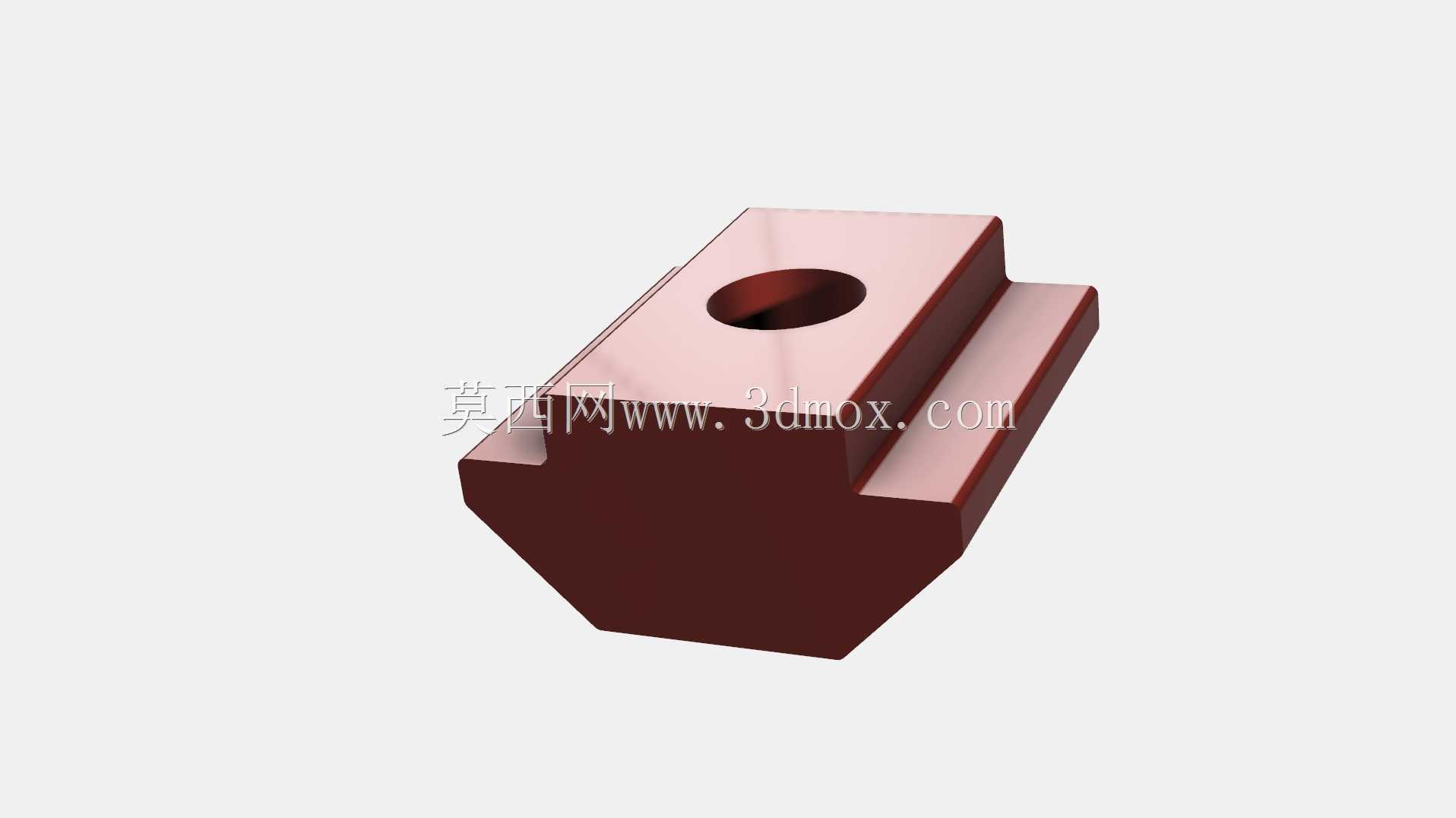

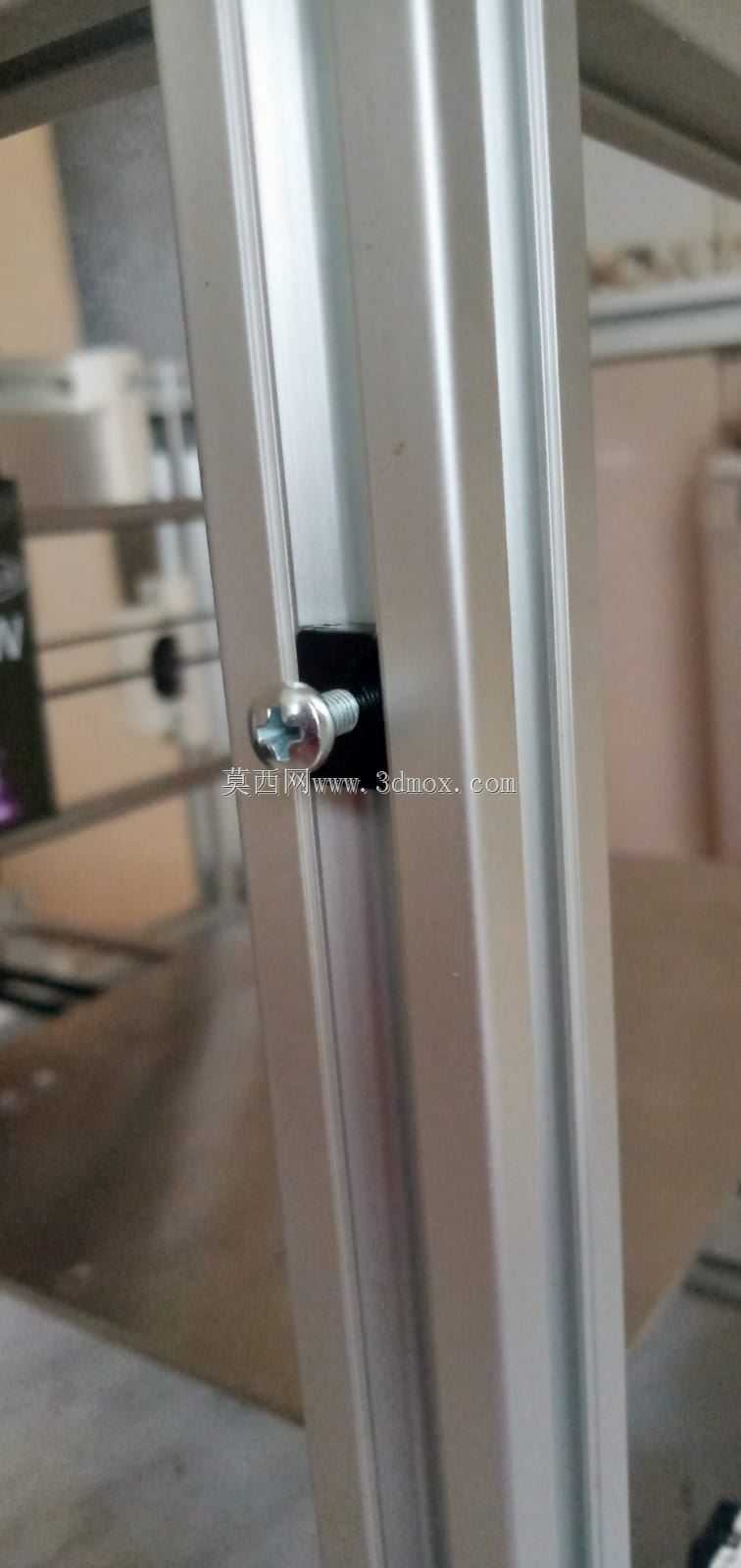

　　在桌面级3D打印机、小型自动化检测工装、轻量化实验台架这类采用20系列西格玛铝型材搭建的设备中，型材槽内的紧固件选型直接决定了后期改装、附件加装的便捷性与连接可靠性，这款适配20x20西格玛型材的M3螺母，正是针对这类场景的槽内安装需求设计的内嵌式连接件。不同于常规的外装式紧固件，这款螺母采用塑料基体加内嵌M3钢螺母的组合结构，塑料基体的外形完全匹配20x20西格玛型材的槽道截面轮廓，安装时可直接从型材槽道的任意位置卡入，滑动到指定安装点位后即可通过M3螺丝锁紧附件，不需要像T型螺母那样必须从型材端部穿入，对于已经组装完成的型材框架做后期改装时，能大幅减少拆装工作量，这也是很多桌面设备改装场景中最核心的使用痛点。从设计思路上看，

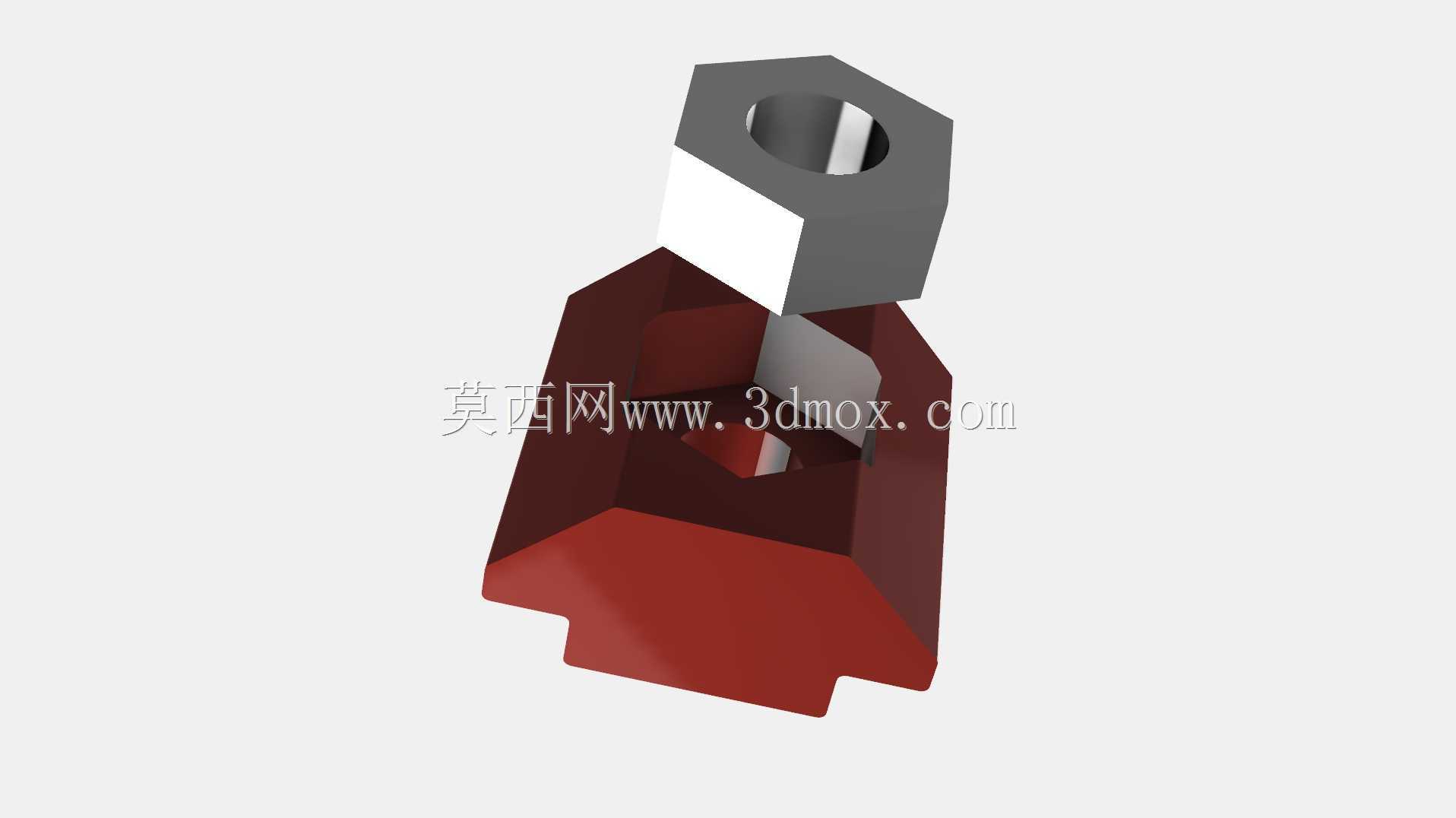

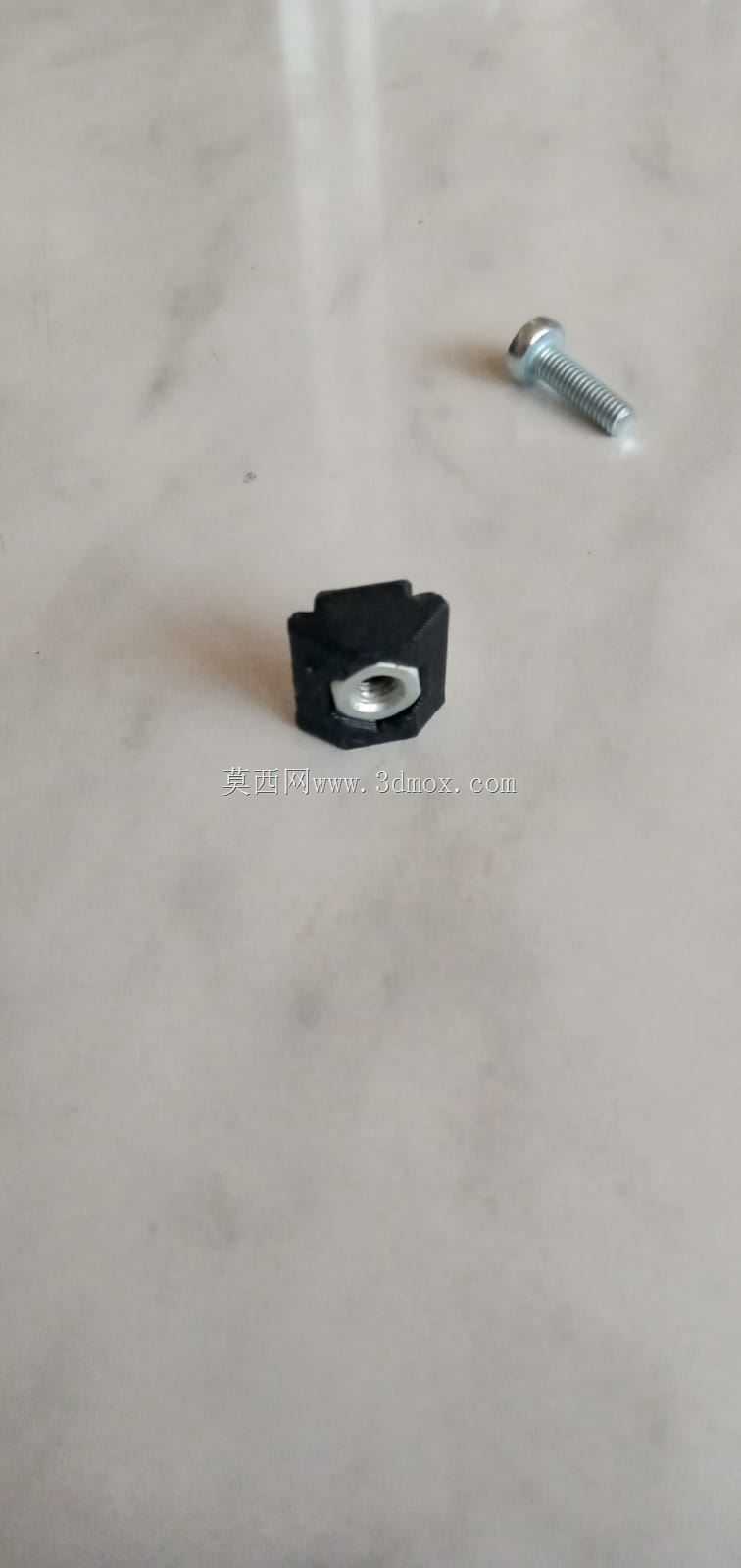

　　塑料基体选用ABS或PLA类工程塑料，一方面是利用塑料本身的自润滑特性，在型材槽道内滑动调整位置时不会刮伤铝型材的阳极氧化表面，避免槽道内出现铝屑堆积影响后续紧固件滑动；另一方面塑料基体的外形做了和型材槽道匹配的限位凸台，当螺丝锁紧时，塑料基体的凸台会完全卡入型材槽的限位卡槽内，不会出现跟转问题，不需要额外用工具固定螺母位置就能完成锁紧操作，单人即可完成附件安装作业。内嵌的M3钢螺母采用压装方式嵌入塑料基体的预制孔内，钢螺母的硬度足够承担M3螺丝的锁紧扭矩，不会出现塑料螺纹易滑牙的问题，常规M3螺丝的锁紧扭矩可以达到1.2N·m，足够固定小型传感器、走线槽、轻型拖链、小型风扇这类3D打印机和小型工装上的常见附件，

　　连接强度完全满足轻量化设备的使用需求。从安装边界尺寸来看，这款螺母的塑料基体宽度完全适配20x20西格玛型材的槽内宽度，装入槽道后不会突出型材表面，不会影响型材表面其他附件的安装贴合度；螺母整体厚度控制在型材槽道的深度范围内，安装后不会和型材槽口的封边条产生干涉，即使在槽道内布置多个同规格螺母，相邻螺母之间也不会因为外形干涉出现卡滞问题，滑动调整时的顺畅度有足够保障。在实际设备应用中，这类螺母除了3D打印机的型材框架改装，还常用于高校实验室的小型实验台架搭建、小型视觉检测设备的传感器安装位调整、桌面级小型输送线的附件固定，这类场景的共同特点是框架搭建完成后需要频繁调整附件位置，对紧固件的安装便捷性要求高，且整体负载不大，

　　不需要大规格的高强度紧固件。设计时特意将塑料基体的棱角做了小圆弧过渡，避免在滑动过程中刮花型材槽道的内壁涂层，同时钢螺母的端面和塑料基体端面保持齐平，螺丝锁紧时压力可以均匀分布在塑料基体和型材槽的接触面上，不会因为局部应力过大压伤型材的槽道表面。不同于市面上常见的全钢T型螺母，这款带塑料基体的螺母在滑动时不会产生金属摩擦的异响，对于一些对噪音有要求的桌面级实验设备来说，调整位置时的使用体验更好，同时塑料本身的绝缘特性也可以避免金属螺母和型材之间形成导电通路，在一些需要做绝缘安装的传感器固定场景中，不需要额外增加绝缘垫片就能满足绝缘安装要求，减少了安装时的零件数量。在实际选型使用时需要注意，这款螺母适配的是标准20x20规格的西格玛型材槽道，对于其他截面规格的欧标或国标型材，因为槽道截面轮廓存在差异，无法直接通用；锁紧时的扭矩不要超过M3螺丝的常规锁紧上限，避免过大的压力导致塑料基体产生形变，影响后续的滑动调整性能。从结构设计的合理性来看，这种钢塑结合的螺母结构，既保留了钢螺母的螺纹强度，又利用塑料基体的外形适配性解决了型材槽内安装的跟转、刮伤、安装不便等问题，是轻量化型材框架搭建中性价比很高的紧固件方案，在很多小型民用设备、教学实验装置的搭建场景中，这类紧固件的使用量正在逐年提升，也成为了型材类紧固件中一个重要的细分品类。
