船用导航雷达圆形显示终端结构

　　圆形雷达显示终端常见于船舶驾驶台、岸基监控站以及教学演示平台，核心作用是把雷达回波、方位刻度和目标相对位置集中呈现在一块平面屏幕上。与普通矩形显示器不同，雷达画面以扫描中心为原点向外辐射，屏幕有效区域采用圆形轮廓，能够让极坐标网格、距离环和方位射线完整铺满视野，避免边角区域被矩形边框切割。设计这类终端时，首先要确认屏幕可视直径与前方安装面板的开孔边界，前面板外圈需要预留均匀的压边宽度，用于固定遮光罩、密封胶条和装饰环。

　　从结构布局看，显示面以绿色荧光风格画面为主体，网格由同心圆距离环和径向方位线组成。中心位置对应雷达天线相位中心，目标回波以亮点形式落在不同半径与角度上；屏幕上的红色标记可用于光标或告警提示，蓝色小点用于模拟目标回波。外圈深色边框不仅是视觉边界，也承担屏幕保护和面板定位功能，沿圆周布置的浅色小点对应安装孔位或装饰固定点，建模时需要保证这些特征沿圆周均布，并与内部屏体支撑筋错开。

　　实际安装中，终端通常嵌入控制台斜面，操作者在坐姿视线范围内观察屏幕。面板正面要避免强光直射，因此边框外缘可预留遮光罩搭接台阶；背部则需要容纳驱动板、信号处理板、电源模块和接线插座。圆形屏体与矩形控制箱体之间通过过渡支架连接，支架既要承受振动工况下的屏体重量，也要提供维修拆卸空间。船用场景对摇摆、振动和温湿度变化较敏感，固定孔间距、螺孔深度和密封圈压缩量都需要在三维结构中明确表达，避免装配时出现屏体受压不均或边框变形。

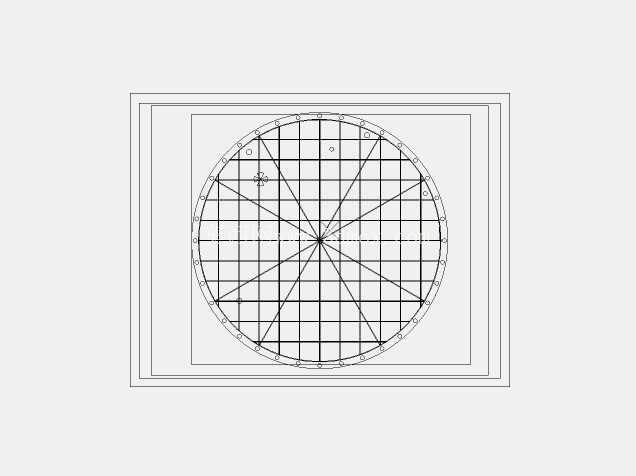

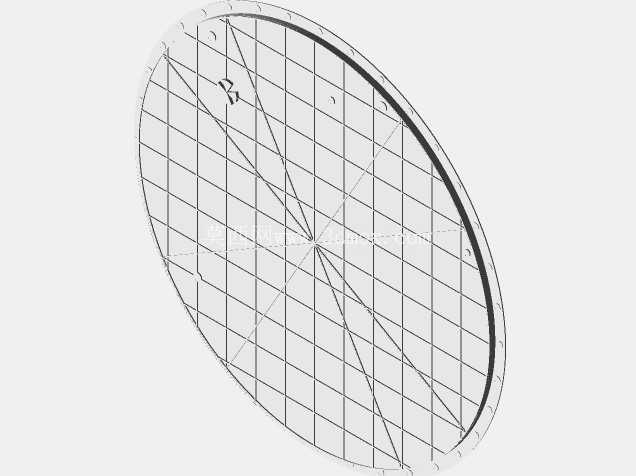

　　建模思路上，可以先建立屏幕圆心、可视半径和外框半径三个基准，再由同心圆生成距离环，由径向阵列生成方位线。外圈安装点采用圆周阵列控制数量与角向间距，保证孔位与面板骨架对称。屏幕表面的网格线属于视觉显示层，不应与实体玻璃面板混为一体；玻璃或保护屏应单独建为薄圆板，后方预留显示模组厚度。边框侧壁需要设置拔模斜度与圆角过渡，既减少应力集中，也便于前面板加工和后期维护。

　　尺寸边界方面，正面轮廓以圆形屏幕为约束，外径决定控制台开孔尺寸；背部箱体可根据电路板尺寸和连接器高度向外扩展，但不应超过安装舱体的允许深度。接线侧通常布置在下方或后方，电缆弯曲半径、插头插拔空间和接地柱位置都要在布局阶段校核。若用于训练设备，显示终端还可与键盘、轨迹球或操纵台联动，此时面板周边需要增加按键安装区和扶手避让区；若用于实船导航，则要重点关注屏幕倾角、观察距离、夜间调光以及与磁罗经、舵角指示器等设备的面板协调。

　　该结构把雷达极坐标显示方式、圆形屏体安装和控制台嵌入需求结合在一起，外形简洁但边界条件明确。三维设计时既要还原屏幕网格与目标点的显示特征，也要把外框固定、背部容纳、密封防护和维修拆装等工程要素落实到实体结构中，使模型既能用于方案展示，也能作为显示终端结构细化和安装校核的基础。
