桌面级手动简易注塑成型设备结构

　　这款小型手动注塑设备的设计初衷，是面向小批量手板打样、实验室小零件试制、创客个人加工这类对注塑量需求不高的场景，区别于工业级大型注塑机动辄数吨的锁模力、上百克的射胶量，它的整体结构完全围绕桌面级使用场景搭建，不需要配套的工业厂房基建、大型冷却水路、高压气源等附属设施，普通工作台面即可完成放置与操作，能满足单个重量在几克范围内的小型热塑性塑料零件成型需求，比如小尺寸结构件、定制化卡扣、非标垫片这类零件的小批量制作，不需要开昂贵的量产钢模，搭配小型铝制模具甚至耐高温树脂模具就能完成注塑作业。

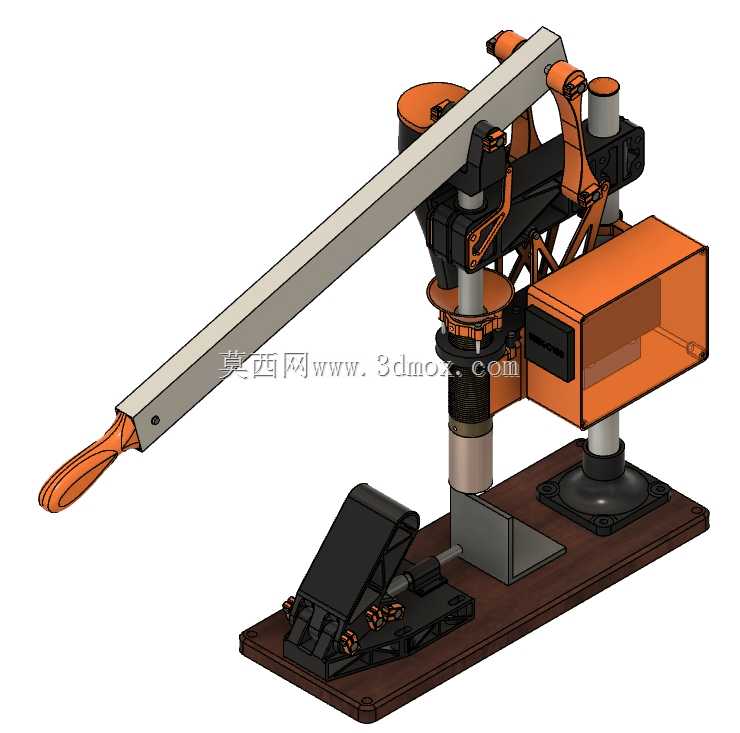

　　从结构布局来看，设备采用台式摇臂压杆结构，底部为整块平整安装底板，所有功能组件都固定在底板上，安装时只需要保证底板与工作台面贴合固定，预留出操作侧的手部活动空间即可，整体占地尺寸控制在普通台钻的占地范围内，不会占用过多工作台面积。压杆部分采用长力臂杠杆设计，操作端做了贴合手部握持的造型，通过杠杆放大手动施加的压力，将压力传递到射胶柱塞位置，不需要外接液压或者电动动力源，完全依靠手动施力就能完成射胶动作，对于没有工业动力配套的个人工作室、学校实验室场景十分友好。

　　射胶单元的结构设计充分考虑了3D打印部件的加工适配性，大部分非受力、非高温接触的结构件都可以采用3D打印工艺制作，降低整机的制作成本，加热料筒部分单独做了隔热支撑结构，避免高温传导到3D打印的结构件上造成材料软化变形，料筒下方对接模具安装位，采用可调节的立柱支撑结构，可以根据不同厚度的模具调整射胶嘴的高度，适配不同尺寸的小型模具。锁模部分采用手动下压锁模结构，配合底部的模具定位平台，模具放置时只需要对准定位基准，扳动锁模块就能完成模具的压紧固定，不需要额外的螺栓紧固，换模操作十分便捷，适合频繁更换模具的多品种小零件试制场景。

　　设计过程中特意简化了不必要的复杂结构，没有配置复杂的电子温控、自动射胶控制单元，核心功能全部依靠机械结构实现，降低了设备的故障概率，日常维护只需要定期清理料筒内残留的塑料、给杠杆铰接位置添加润滑脂即可，不需要专业的设备维护人员就能完成日常保养。设备的操作逻辑也十分简单，只需要将塑料原料加入料筒加热到熔融温度，将模具固定在定位平台上对准射胶嘴，扳动压杆就能将熔融塑料注入模具型腔，等待冷却后松开锁模结构就能取出成型零件，整个操作流程不需要复杂的参数设置，新手经过简单的操作说明就能独立完成零件成型作业。

　　从安装边界来看，设备的最高位置为压杆抬起到最大角度时的顶端高度，不会超过普通桌面工作台上方的常规置物架高度，操作时压杆的活动范围集中在设备单侧，不会干涉到工作台面上其他工具的摆放，射胶单元的加热部分做了外围防护结构，避免操作时误触高温部件造成烫伤，所有铰接位置都做了限位结构，防止压杆过度转动造成结构损坏。考虑到个人用户的制作条件，所有需要机加工的金属零件都采用常见的标准型材和标准件，不需要定制特殊加工的异形零件，有基础机加工条件的用户甚至可以自行完成整机组装，不需要依赖专业的设备生产厂商供应整机。

　　这类小型手动注塑设备填补了大型工业注塑机和手工制作之间的产能空白，对于只需要制作几个到几十个小塑料零件的场景，不需要承担高额的模具费和设备开机费，能够大幅降低小批量定制零件的制作成本，同时相比纯手工制作的塑料零件，注塑成型的零件密度均匀、尺寸一致性更好，能够满足常规结构件的使用强度要求。结构设计上充分考虑了非工业场景的使用限制，没有采用高压、大电流的危险部件，整机的安全风险更低，适合教学场景下的学生实操、创客空间的项目制作、小型设计工作室的手板验证等多种使用场景，在结构简化的同时保留了注塑成型的核心功能，能够完成常规热塑性塑料比如PP、ABS、PE等材料的小型零件成型作业。
