墙面布线用带法兰边穿墙套管结构

　　在弱电布线施工场景中，墙体开孔后的线缆防护一直是容易被忽略的细节，尤其是多类弱电线路同孔穿出的场景，开孔边缘的水泥毛刺、墙体后期形变挤压，很容易造成线缆外护套破损，轻则出现信号干扰，重则引发线路短路故障，这类带法兰边的穿墙套管，正是针对这类现场痛点设计的穿装防护构件。

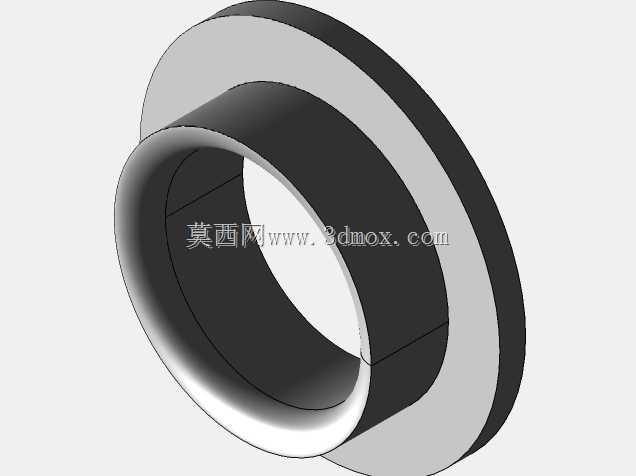

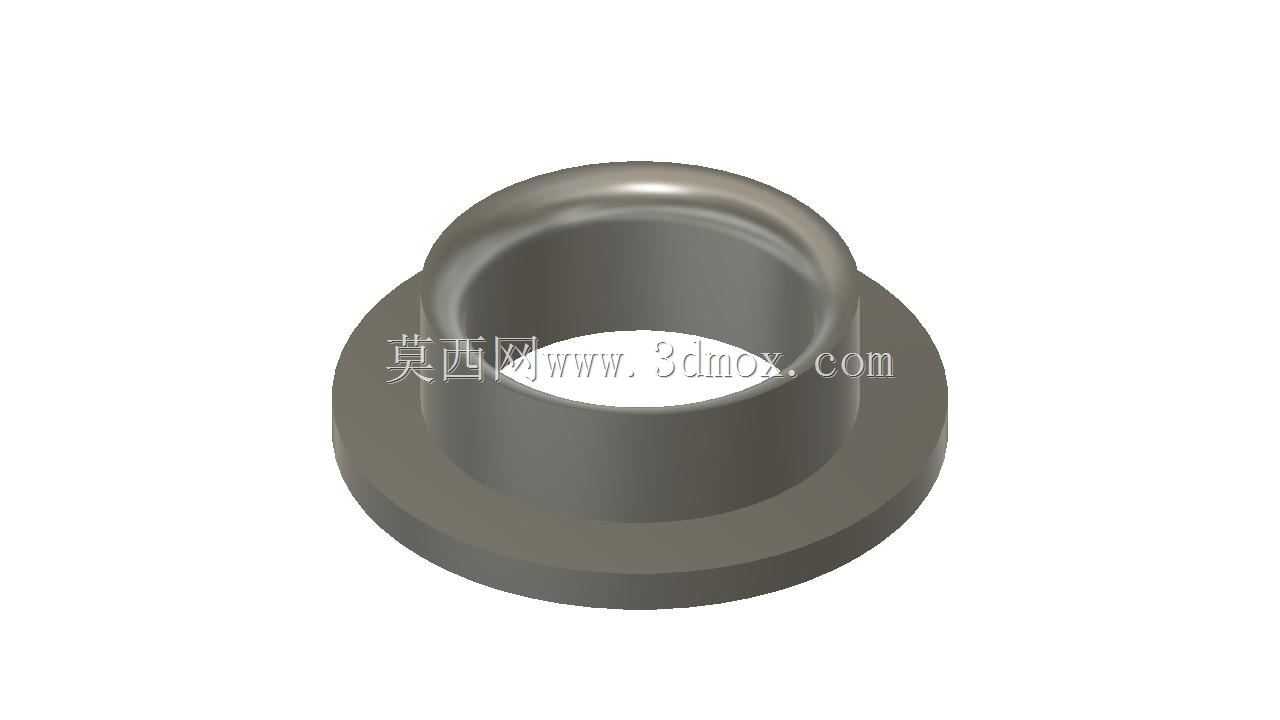

　　从结构设计逻辑来看，该套管采用一体成型的带肩法兰结构，主体为等径空心圆筒段，一端延伸出直径大于筒身的圆盘法兰边，安装时圆筒段整体嵌入预先在墙体上开好的适配孔径内，法兰边完全贴合墙面外侧，无需额外打胶或紧固件即可实现轴向限位，避免套管整体滑入墙体孔洞内部，同时法兰边可以完全遮盖开孔边缘的不平整毛边，省去了开孔后墙面修补的额外工序。圆筒段的内孔直径预留了足够的穿线余量，可同时容纳十余根标准CAT5类网线并行穿过，不会出现线缆挤压堆叠导致的外皮磨损，筒身内壁做了顺滑过渡处理，没有尖锐棱角，穿线时不会刮伤线缆外护套，即使后期需要更换或新增线路，抽拉线缆时的摩擦阻力也远小于直接接触水泥墙面的状态。

　　从安装边界来看，设计时需要匹配墙体开孔的实际公差，圆筒段的外径比常规施工的同规格开孔直径小0.2-0.3mm，既可以保证套管能顺利嵌入孔内，又不会出现过大的间隙导致套管晃动，法兰边的直径设计为筒身外径的1.8倍左右，即使开孔边缘存在少量崩边缺损，法兰边也能完全覆盖缺损区域，保证墙面外观的整洁度。筒身的长度适配常规室内隔墙的厚度，嵌入后筒身末端与墙面另一侧基本齐平，不会突出墙面影响后续面板安装，也不会因为长度过短导致线缆在孔内失去防护。

　　在实际使用场景中，这类套管不仅适用于监控机房DVR设备的网线穿出场景，同样可用于家庭弱电箱布线、办公区域墙面走线、工业控制柜穿墙布线等多种场景，相比传统的PVC护口，该结构的刚性更强，不会因为长期受墙体挤压出现变形收缩，法兰边的受力面积更大，即使墙面存在轻微震动，也不会出现护口脱落的问题。设计建模时需要重点关注法兰与筒身衔接处的圆角过渡，避免应力集中导致安装时法兰根部断裂，同时筒身的壁厚控制在合理区间，既保证足够的结构强度，又不会过多占用内孔的穿线空间，内孔的尺寸公差按照宽松配合设计，保证不同线径的线缆都能顺利穿过。

　　从功能特性上看，该套管不需要复杂的安装工具，施工时只需要将圆筒段对准开孔推入，直到法兰边贴紧墙面即可完成安装，相比需要拧动固定的锁母型护口，安装效率提升数倍，尤其适合批量布线的施工场景。套管的整体结构没有多余的卡扣或活动部件，长期使用不会出现部件老化脱落的问题，对线缆的防护周期与墙体使用寿命保持一致，后期如果需要拆除，只需要从墙面一侧撬动法兰边即可整体取出，不会在墙体内残留碎块，方便后续线路改造施工。
