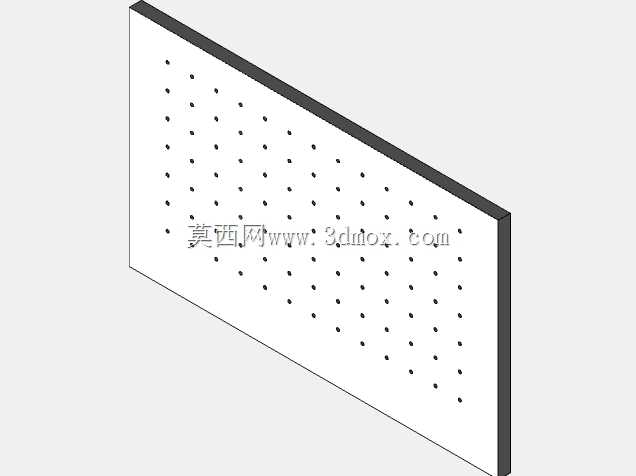

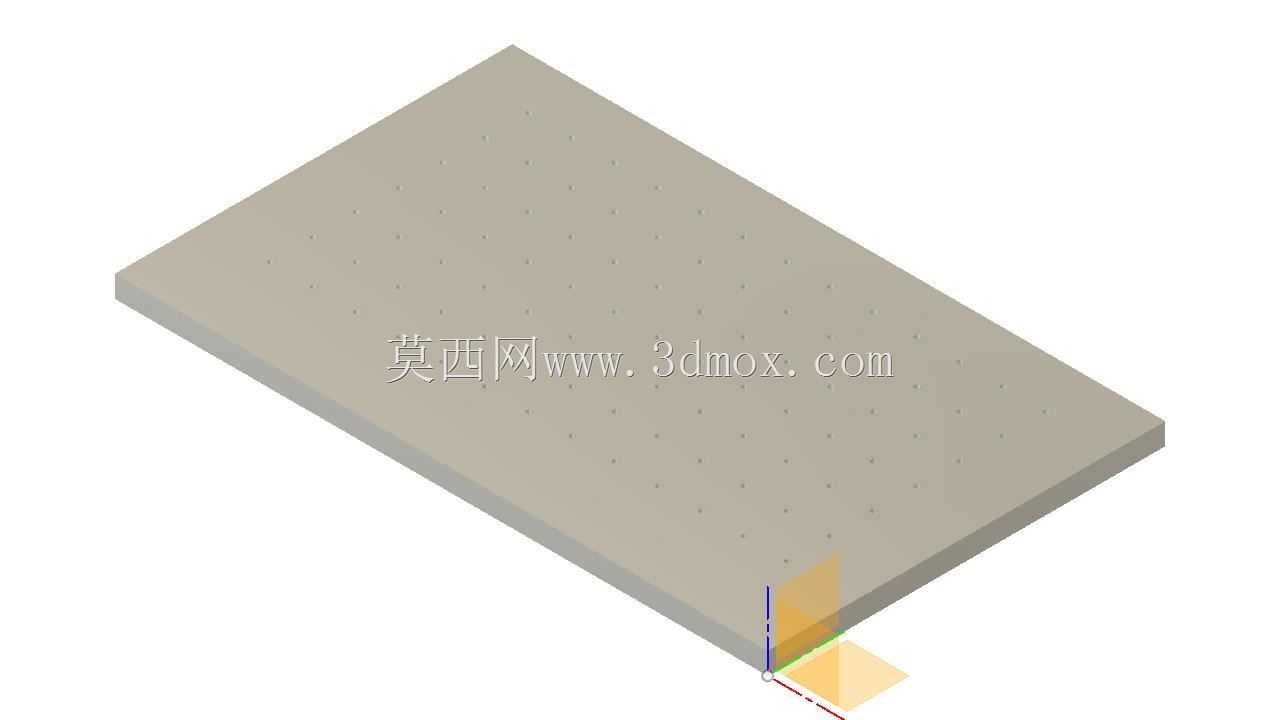

6040数控设备升级用铝制工作台面板

这款铝制面板是针对6040规格数控加工设备做的升级替换部件，核心适配桌面级小型CNC雕刻、铣削加工场景，不少个人DIY玩家、小型加工坊在原有设备工作台面出现磨损、平面度超差、T型槽排布无法适配新工装的时候，都会选择这类升级面板替换原有台面。从实际加工场景来看，6040规格的数控设备本身加工行程覆盖X向600mm、Y向400mm的加工范围，多用于小型铝件、塑料件、木工软材的小批量加工、打样作业，原有设备原配的台面多为密度板或者薄铝板，长期装夹工件、受铣削力反复作用后容易出现表面凹坑、平面度下降的问题，直接影响加工件的尺寸精度，尤其是做薄件精加工、浮雕类作业的时候，台面平面度误差超过0.1mm就会导致加工深度不均，废品率明显上升。

这款升级面板采用整块铝合金板材加工，整体外形尺寸严格匹配6040设备的原有安装边界，长宽尺寸刚好卡入设备Y轴溜板的安装位，不需要对原有设备的床身结构做任何切割、打孔改造，安装时只需要对齐原有安装孔位锁紧固定螺丝即可，替换作业全程不需要复杂的工装调试，普通操作人员半小时内即可完成更换。面板表面做了均匀的阵列孔位设计，这些孔位一方面是为了降低面板整体自重，减少Y轴伺服驱动的负载，避免长期负重运行导致的导轨磨损加快、定位精度下降问题，另一方面这些孔位可以配合快速装夹夹具使用，不需要额外在台面上打孔攻丝，就能实现工件的快速定位装夹，相比传统T型槽台面，装夹效率提升明显，尤其是加工小尺寸工件的时候，可以灵活调整装夹位置，避开加工走刀路径，减少夹具对刀具的干涉。

从设计思路上看，这款面板没有盲目增加板材厚度，而是在保证整体刚性的前提下做了轻量化处理，板材厚度控制在合理区间，既保证台面受铣削力时的形变量控制在0.02mm以内，满足精加工的平面度要求，又不会因为自重过大导致Y轴驱动负载超标，适配原有设备的伺服电机扭矩参数，不需要额外调整驱动参数或者更换电机。面板的边缘做了倒角处理，避免安装、操作过程中尖锐边角划伤操作人员，同时边缘的平面度做了精铣处理，安装时可以靠百分表打表校准，保证台面和设备主轴的垂直度，避免出现加工斜面的问题。

在实际使用场景中，这款面板除了适配常规的铣削、雕刻作业，还可以配合真空吸附工装使用，表面的阵列孔位可以作为真空气流的通道，只需要在面板下方加装密封腔，就能实现薄型板材、塑料片、木工板材的无夹具吸附装夹，解决薄件装夹变形、装夹位无法加工的问题，拓展原有6040设备的加工范围。不少用户在做PCB板雕刻、亚克力标牌加工的时候，搭配真空吸附功能，加工效率和成品率都有明显提升。另外面板的铝材质本身相比原有密度板台面，切削液耐受能力更强，长期接触切削液不会出现发胀、变形的问题，使用寿命是原有密度板台面的5倍以上，日常维护只需要在加工结束后清理表面切屑即可，不需要做特殊的防潮、防腐处理。

安装边界方面，这款面板的底部做了和原有溜板匹配的定位止口，安装时止口卡入溜板的定位边即可快速找正，不需要反复调整X、Y向的平行度，安装孔位完全和原有设备的安装孔一一对应，孔位公差控制在0.1mm以内，锁紧螺丝后不会出现台面偏移的问题。面板表面没有做多余的涂层处理，保留了铝合金的金属本色，长期使用后如果表面出现划伤、凹坑，可以直接在设备上用自铣的方式重新精铣台面，恢复平面度，不需要拆卸面板返厂加工，日常维护成本极低。对于经常做不同材质加工的用户来说，这款铝面板的硬度适中，即使刀具意外扎到台面，也不会出现崩刀的问题，相比钢制台面，对刀具的损伤更小，能有效延长铣刀、雕刻刀的使用寿命。
