桌面固定用焊接线轴支撑固定座

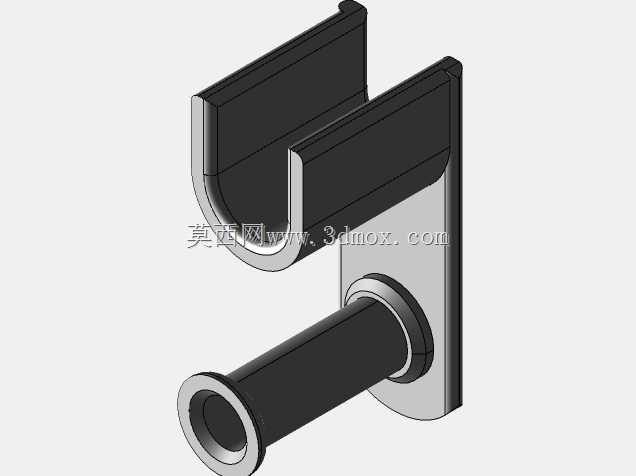

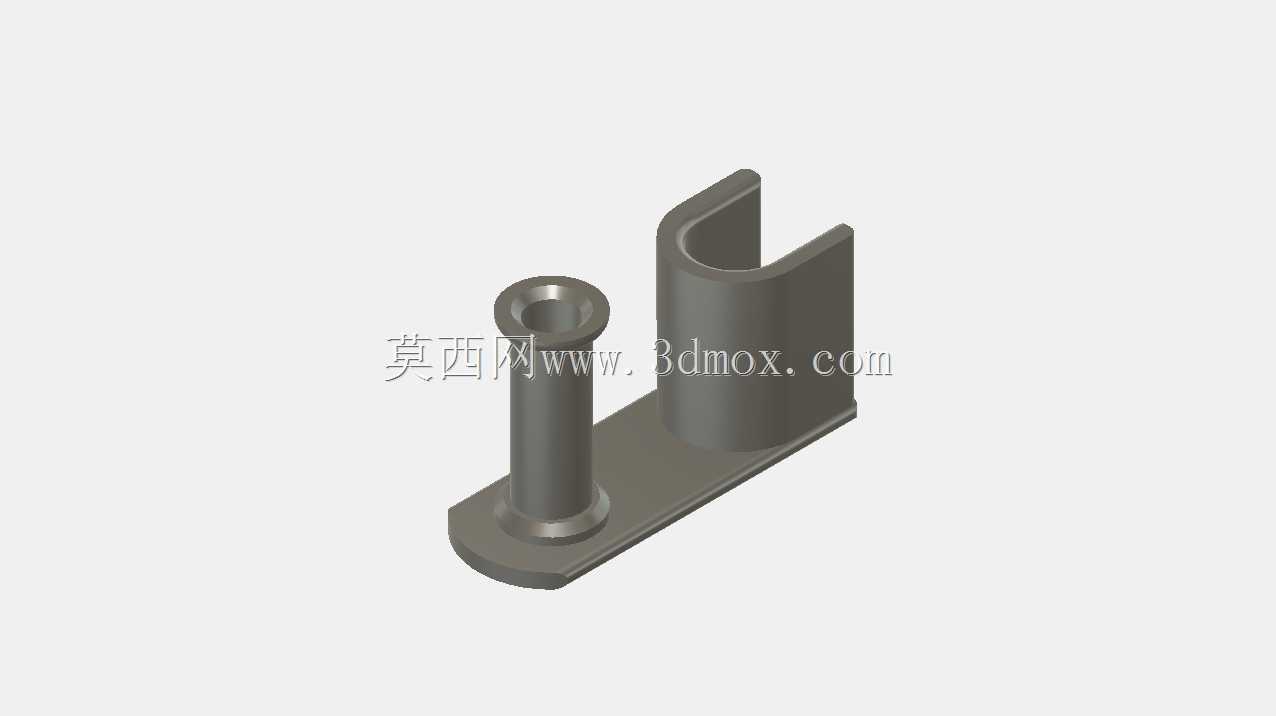

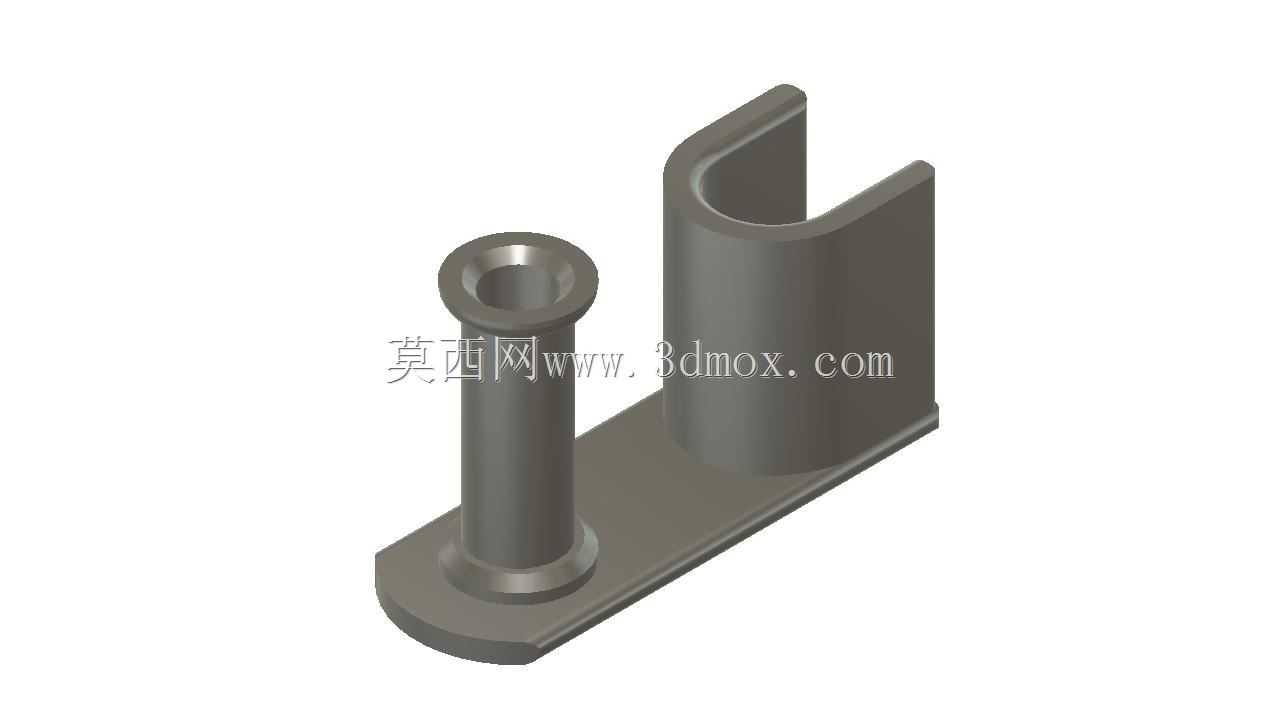

　　在电子装联、小型五金维修、创客手工焊接的作业场景中，焊锡丝的取用顺畅度直接影响焊接作业的连续效率，传统焊锡丝卷多随意放置在工作台面，拖拽时容易整卷滚落、线体打结，或是沾附台面上的焊渣、助焊剂残留，影响送丝手感与焊接质量。这款支撑固定座正是针对这类桌面焊接作业的痛点设计，核心作用是将焊锡线轴稳定固定在工作台边缘位置，让焊锡丝可以随用随拉，不会出现整卷移位、线体缠绕的问题。从结构设计来看，整个固定座采用一体化成型思路，没有额外的拼接装配部件，适配3D打印的快速成型特性，不需要后续的二次组装即可投入使用。底座部分采用平直的长条形板状结构，底面做了平整处理，能够完全贴合工作台的边缘台面，依靠自身结构的卡合限位实现固定，

　　不需要额外打孔或是使用螺栓锁紧，不会破坏原有工作台的表面结构，拆装移动都十分方便。底座上垂直设置的空心圆柱立柱是线轴的承载部位，立柱的外径匹配常规小规格焊锡线轴的中心内孔尺寸，立柱顶端做了外翻的限位凸缘，线轴套入立柱之后，凸缘可以挡住线轴的上端面，防止拖拽焊锡丝的时候线轴从立柱上方脱出；立柱采用空心结构，在保证结构强度满足承载要求的前提下，有效减少了成型材料的用量，同时降低了整体自重，避免固定座因为自重过大从台面滑脱。底座另一侧的U型立板结构是整个固定座的限位卡合部位，U型的开口槽宽度匹配常规工作台的边缘厚度，使用时直接将U型槽卡在工作台的侧边，配合底座的平板部分搭在台面上，即可形成稳定的三角支撑结构，

　　即使拖拽焊锡丝时施加侧向的拉力，固定座也不会出现侧翻或是移位的情况。从安装边界来看，这款固定座适配的工作台边缘厚度在20mm到35mm之间，基本覆盖了常规家用工作台、车间维修台、创客实验室操作台的常见板材厚度；立柱的有效承载高度为60mm，能够适配市面上绝大多数100g、250g规格的小卷焊锡丝，线轴套入后可以围绕立柱自由转动，送丝时的阻尼感均匀，不会出现卡滞的情况。在实际使用过程中，焊锡丝从线轴引出后可以顺着立柱的侧面自然下垂，操作者手持烙铁拖拽焊锡丝时，线轴会随拉力同步转动，送丝长度可以精准控制，不会因为线轴卡顿导致焊锡丝拉拽过长造成浪费，也不会因为线轴随意滚动导致焊锡丝表面沾附杂物影响焊接质量。整个结构的外形没有尖锐的棱角，

　　所有转角位置都做了圆角过渡处理，3D打印成型后不需要额外的打磨去毛刺工序，不会划伤操作者的手部或是刮破焊锡丝的外包装。不同于传统的金属线轴支架，这款固定座采用绝缘的非金属材质成型，焊接过程中即使偶尔有飞溅的高温焊渣落到支架表面，也不会出现导电、短路的风险，适合电子维修类的带电作业场景使用。结构的受力分布经过优化，底座平板与U型立板、承载立柱的连接位置都做了加厚的圆角过渡，长期使用不会出现连接部位断裂的问题，即使反复拆装移动，结构的形变量也控制在极小范围内，能够保持长期的尺寸稳定性。在实际的作业排布中，这款固定座通常安装在工作台的右手边靠前位置，距离烙铁架的位置保持在20cm左右，操作者拿取烙铁后可以顺手拖拽焊锡丝，不需要大幅度抬臂移动，能够有效降低长时间焊接作业的操作疲劳感。对于小批量的电子组装作业来说，每个工位配置一个这样的固定座，可以统一焊锡丝的放置位置，保持台面的整洁有序，避免不同工位的焊锡丝混放、滚落丢失的问题。
