6040数控设备用阶梯式钻套衬套结构

　　在小型数控雕刻、钻铣设备的改装与运维场景中，进给轴的传动连接精度直接决定了加工孔位的同轴度与重复定位误差，这款适配6040规格CNC设备的钻套衬套，正是针对步进电机驱动端扩孔改装需求设计的定位衔接零件。日常车间里做小型数控设备升级时，不少操作人员会遇到原配驱动轴孔径偏小，无法适配更大规格耦合螺母的问题，直接扩孔容易破坏电机端盖的安装基准面，长期受力还会出现孔位失圆、传动跳动超差的问题，这款衬套就承担了基准转换、载荷分散的核心作用。

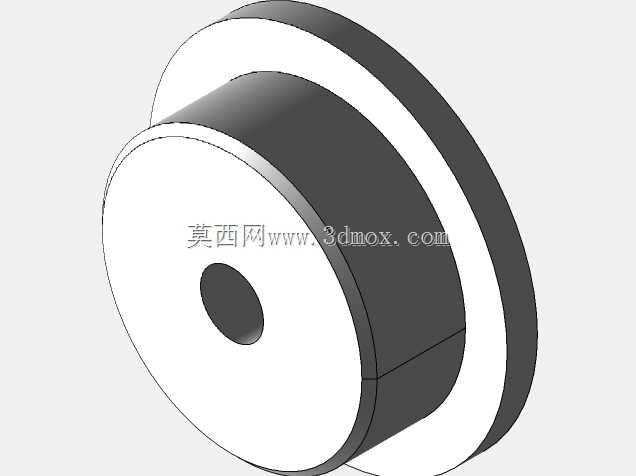

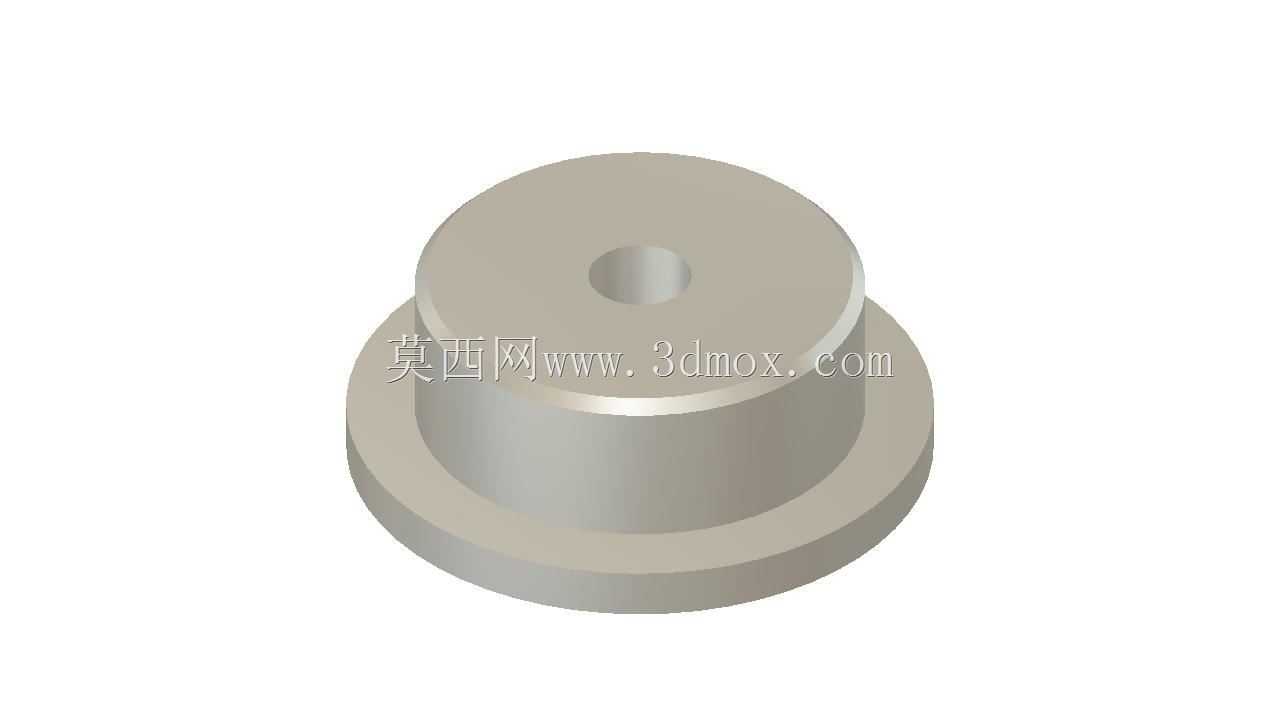

　　从结构设计来看，零件采用同轴双阶梯轴结构，下部大直径法兰盘作为安装定位基准，法兰端面与安装贴合面完全贴合，能分散轴向锁紧时的压应力，避免薄壁安装面出现压溃变形；上部圆柱段与待安装的耦合螺母内孔形成间隙配合，配合公差控制在H7/g6区间，既保证装配时的顺畅推入，又能将径向跳动量控制在0.02mm以内，满足钻削加工时的同轴度要求。中心通孔为钻削刀具或传动螺杆提供穿行通道，孔口做了0.2mm的倒角处理，去除机加工毛刺的同时，也能避免装配时刮伤杆件表面的防锈层或螺纹牙型。

　　设计过程中优先考虑了安装边界的适配性，下部法兰的外径尺寸严格匹配6040设备电机安装座的沉孔尺寸，安装后法兰端面与安装座表面齐平，不会额外占用Z向的安装空间，避免出现耦合螺母锁紧后与周边护罩、拖链产生运动干涉的问题；衬套总高度经过反复校核，保证耦合螺母锁紧后，螺杆的旋合长度达到螺母公称直径的1.2倍，满足传动副的轴向受力要求，不会出现螺纹脱扣的风险。从实际使用场景出发，这款衬套除了用在6040数控钻的电机驱动端改装，也可适配同规格的小型雕刻机、台式钻床的导向套改装场景，当设备需要更换更大直径的丝杠、升级更大扭矩的耦合螺母时，不需要对原有电机安装座进行二次铣削加工，直接加装该衬套就能完成基准过渡，大幅降低现场改装的加工难度，也减少了改装后设备的精度校准工作量。

　　零件的材质选用常规45号钢即可满足使用要求，表面做发黑防锈处理，适配车间多切削液、多金属粉尘的工作环境，长期使用不会出现锈蚀卡滞的问题；法兰与圆柱段的过渡位置做了R0.5的圆角过渡，避免热处理或受力时出现应力集中开裂的问题，在设备频繁正反转、进给载荷波动的工况下，能长期保持尺寸稳定性，不会出现衬套变形导致的传动卡顿、孔位偏移问题。实际装配时，只需要将衬套的大端法兰嵌入原有安装座的定位沉孔，保证端面贴合无间隙后，再穿入传动螺杆、锁紧耦合螺母即可，不需要额外制作定位销或紧定螺钉，依靠法兰端面的摩擦力与配合面的径向定位就能满足传动扭矩要求，日常维护拆卸也十分便捷，不会因为长期受力出现衬套与安装座咬死无法拆卸的问题。针对钻削加工时的排屑需求，衬套的法兰端面还做了微小的端面卸荷槽设计，当有细小金属切屑掉入安装贴合面时，切屑会被挤入卸荷槽内，不会因为切屑垫在贴合面之间导致衬套安装倾斜，从细节上保证了安装后的同轴度精度，避免因为微小安装误差导致的刀具偏摆、钻孔扩孔超差的问题。
